PROTO – Schaltungssimulator

Sind Sie auf der Suche nach Tools wie Multisim, SPICE, LTspice, Proteus oder Altium? Das ist geil! PROTO ist ein Echtzeit-Simulator für elektronische Schaltungen, was bedeutet, dass Sie in der Lage sind, eine Schaltung mit verschiedenen Komponenten einzurichten und das Verhalten der elektronischen Schaltung zu simulieren. Während der Simulation können Sie Spannungen, Ströme und viele andere Variablen überprüfen. Überprüfen Sie die Signale auf dem Mehrkanal-Oszilloskop und stimmen Sie Ihre Schaltung in Echtzeit ab! Unsere App kann Ihnen bei Ihrem Raspberry Pi, Arduino oder ESP32 Projekt sehr helfen. Sie können PROTO auch als Logikschaltungssimulator verwenden und digitale elektronische Analysen durchführen!

* Sie können ein Problem melden oder eine Komponentenanforderung an https://github.com/Proto-App/Proto-Android/issues *

Funktionen:

+ Animationen von Spannungswerten und Stromflüssen

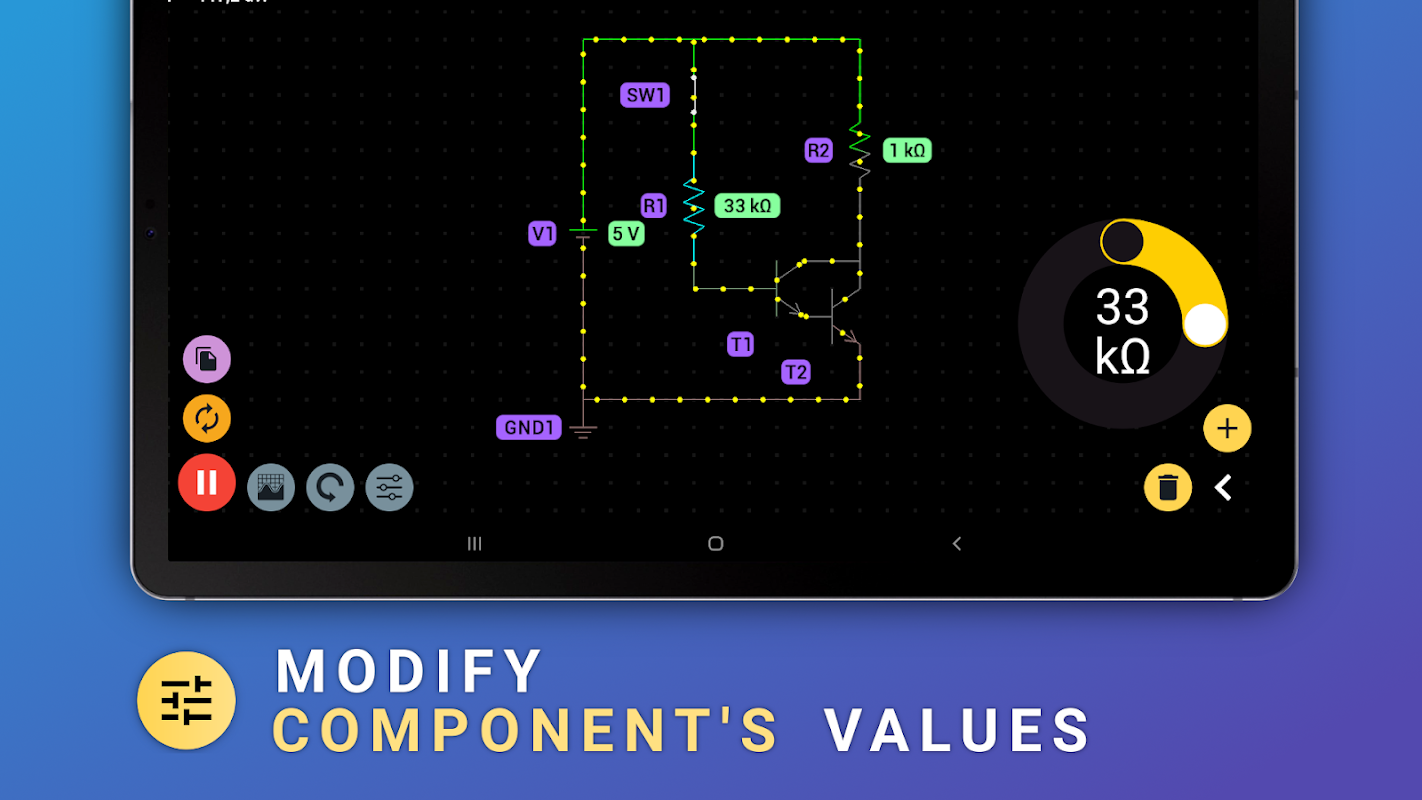

+ Passt Schaltungsparameter (wie Spannung, Strom und andere) an

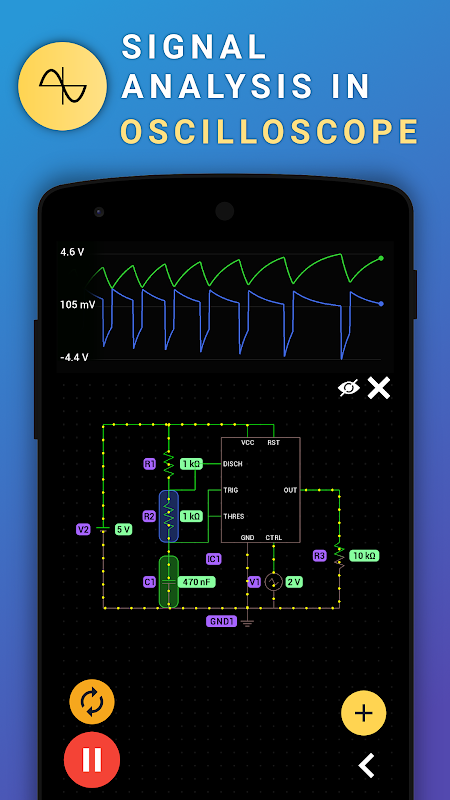

+ Vierkanal-Oszilloskop

+ Einzelne Play/Pause-Taste zur Steuerung der Simulation

+ Elektronische Bauteile kopieren

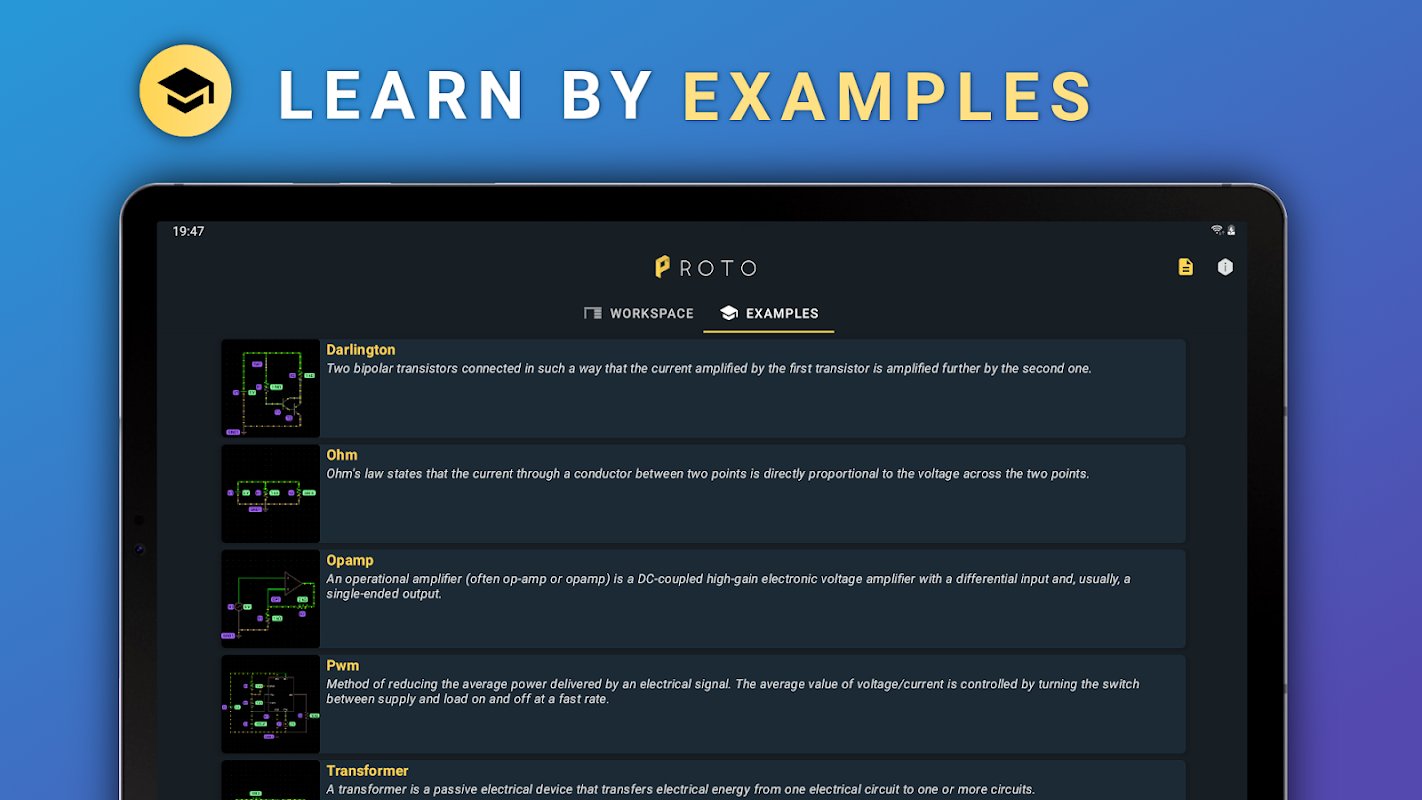

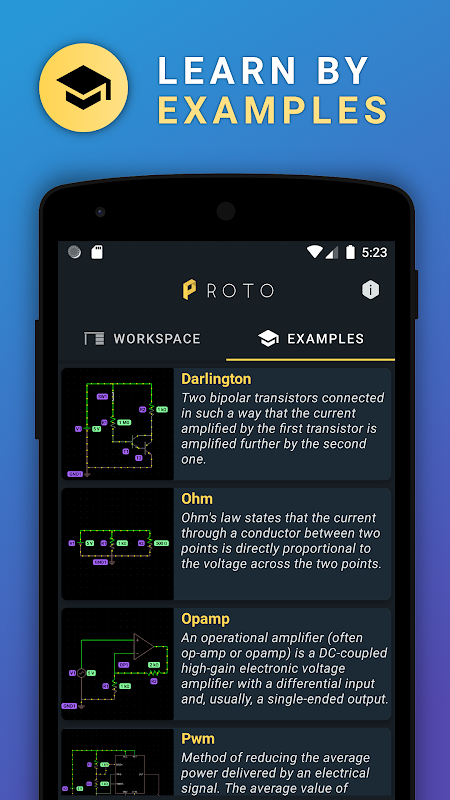

+ Erfahren Sie mehr über elektronische Schaltungen anhand von Beispielen in der App

+ Teilen Sie die Schaltung mit Freunden

+ Thema (Dark, Light, Ocean, Solarized)

+ Export von PNG- JPG und PDF-Schaltungen

+ Arbeitsplatz exportieren

+ Video-Tutorials über Elektronik

+ Arduino-Unterstützung in der Zukunft

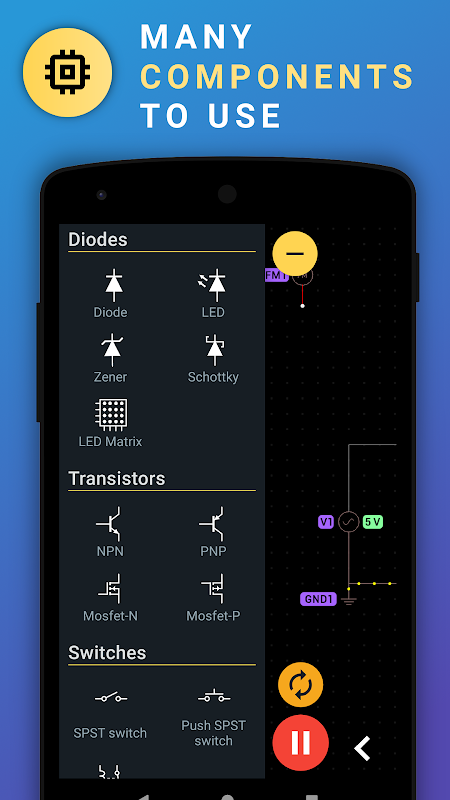

Komponenten:

+ DC, AC, Quadrat, Dreieck, Sägezahn, Impuls, Rauschspannungsquelle

+ Aktuelle Quelle

+ Widerstand

+ Potentiometer

+ Kondensator

+ Polarisierter Kondensator

+ Induktivität

+ Transformator

+ Diode (Gleichrichterdiode, LED, Zener, Schottky)

+ Transistor (NPN, PNP, N- und P-Kanal Mosfet)

+ Schalter (SPST, Relais)

+ Glühbirne

+ Operationsverstärker

+ Timer 555 (NE555)

+ Digitale Gates (AND, NAND, OR, XOR, NOR, NXOR, Wechselrichter)

+ Voltmeter

+ Amperemeter

+ Sicherung

+ Fotowiderstand (verwendet Telefonlichtsensor)

+ Analog-Digital-Wandler (ADC)

+ Beschleunigungsmesser (verwendet Telefon-Beschleunigungsmesser-Sensor)

+ FM-Quelle

+ Logikeingang

+ Memristor

+ Logikausgang

Analoges Paket:

+ Tunneldiode

+ Varaktor

+ NTC-Thermistor

+ Mittelgetappter Transformator

+ Schmitt Auslöser

+ Schmitt-Auslöser (invertierend)

+ Solarzelle

+ TRIAC

+ DIAC

JavaScript Paket:

+ Schreiben von Code

+ JavaScript-Interpreter (ES2020-Klasse)

+ Zugriff auf IC-Eingänge im Code

+ Zugriff auf IC-Ausgänge im Code

+ Vier kundenspezifische ICs

Digitales Paket:

+ Addierer

+ Zähler

+ Verriegelung

+ PISO registrieren

+ SIPO-Register

+ Sieben-Segment-Decoder

+ Sequenzgenerator

+ D Flip-Flop

+ T Flip-Flop

+ JK Flip-Flop

+ Multiplexer

+ Demultiplexer

Sonstiges Paket:

+ Wobbulator

+ AM-Quelle

+ SPDT-Schalter

+ Digital-Analog-Wandler (DAC)

+ Antenne

+ Funkenspalt

+ LED-Leiste

+ RGB-LED

+ Ohmmeter

+ Audioeingang

+ Mikrofon

+ Geräteakku

+ Gleichstrommotor

Sensorpaket:

+ Druck

+ Gyroskop

+ Licht

+ Magnetfeld

+ Nähe

+ Temperatur
