Bangun, simulasikan, dan pelajari sirkuit elektronik dengan simulator sirkuit PROTO

Apakah Anda mencari alat seperti Multisim, SPICE, LTspice, Proteus atau Altium? Itu hebat! PROTO adalah simulator sirkuit elektronik waktu nyata yang berarti Anda dapat mengatur sirkuit dengan berbagai komponen dan mensimulasikan perilaku sirkuit elektronik.

Selama simulasi Anda dapat memeriksa tegangan, arus, dan banyak variabel lainnya. Periksa sinyal pada ossilioskop multisaluran dan sesuaikan sirkuit Anda secara real time! Aplikasi kami dapat sangat membantu proyek Raspberry Pi, Arduino, atau ESP32 Anda. Anda juga dapat menggunakan PROTO sebagai simulator rangkaian logika dan melakukan analisis elektronik digital!

* Anda dapat melaporkan masalah atau membuat permintaan komponen di https://github.com/Proto-App/Proto-Android/issues *

Fitur:

+ Animasi nilai tegangan dan aliran arus

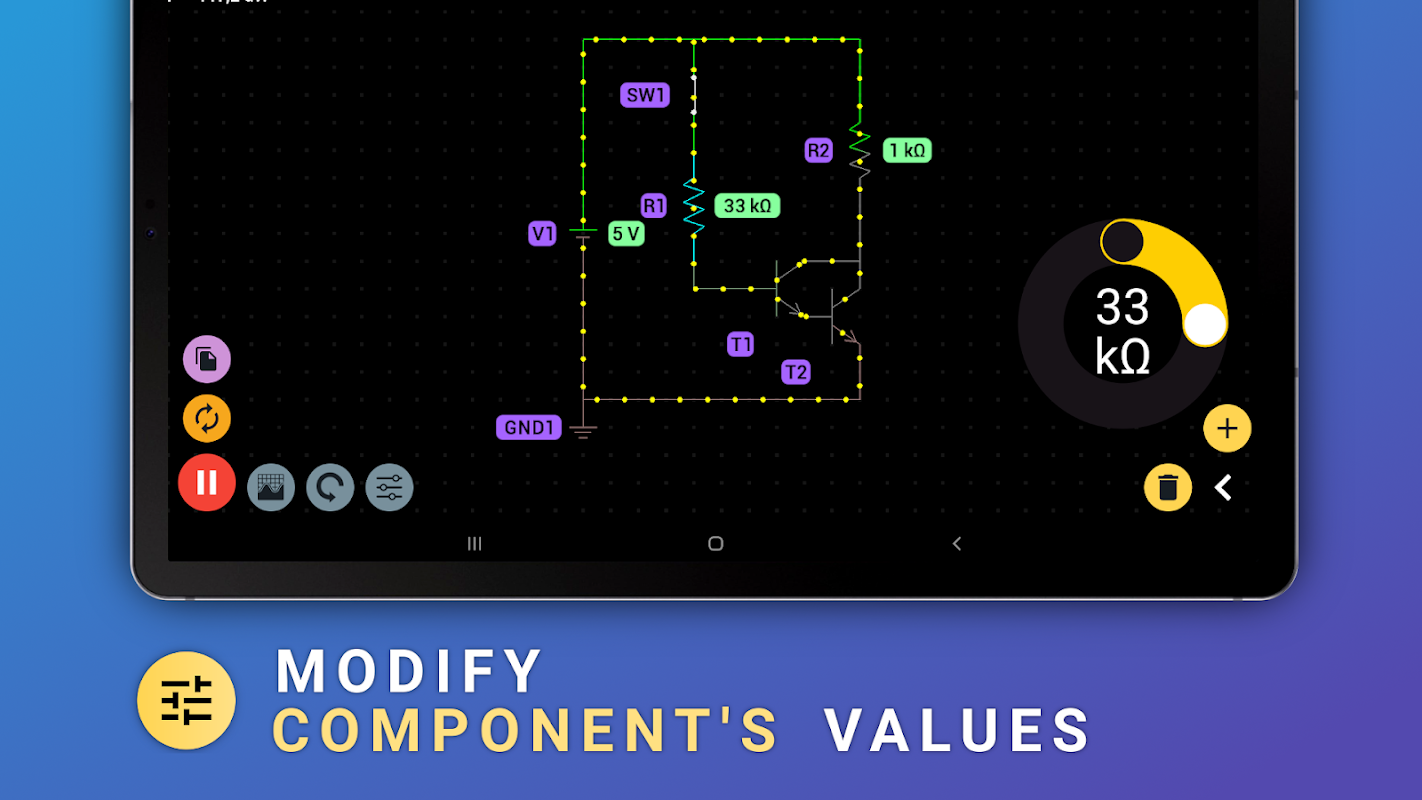

+ Menyesuaikan parameter sirkuit (seperti tegangan, arus, dan lainnya)

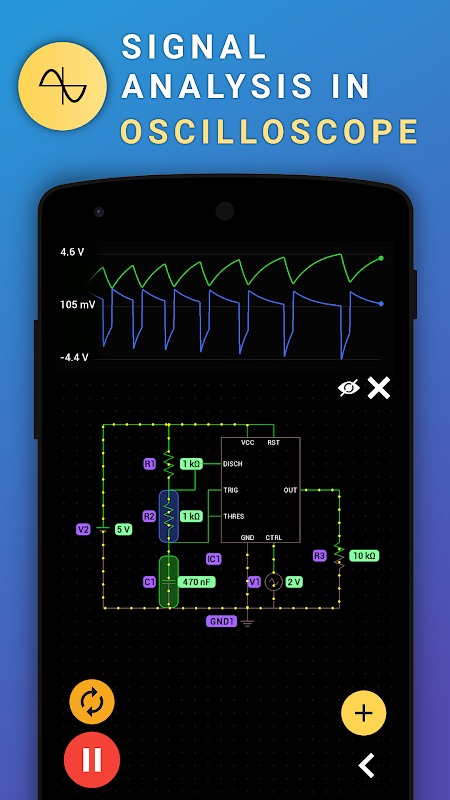

+ Osiloskop empat saluran

+ Tombol putar/jeda tunggal untuk mengontrol simulasi

+ Salin komponen elektronik

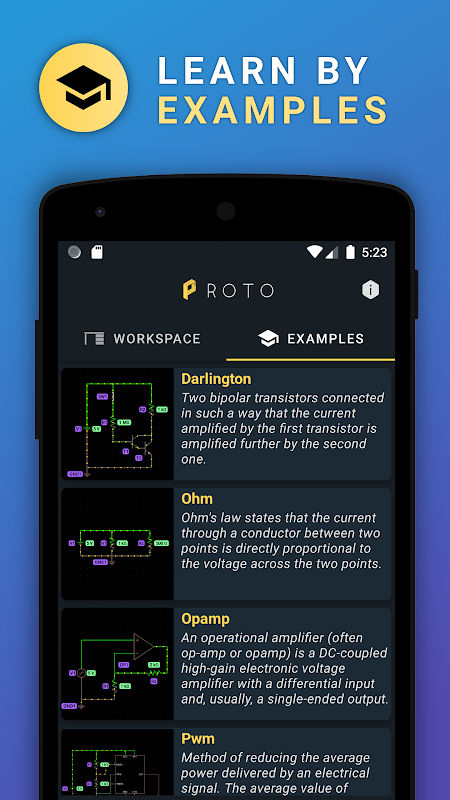

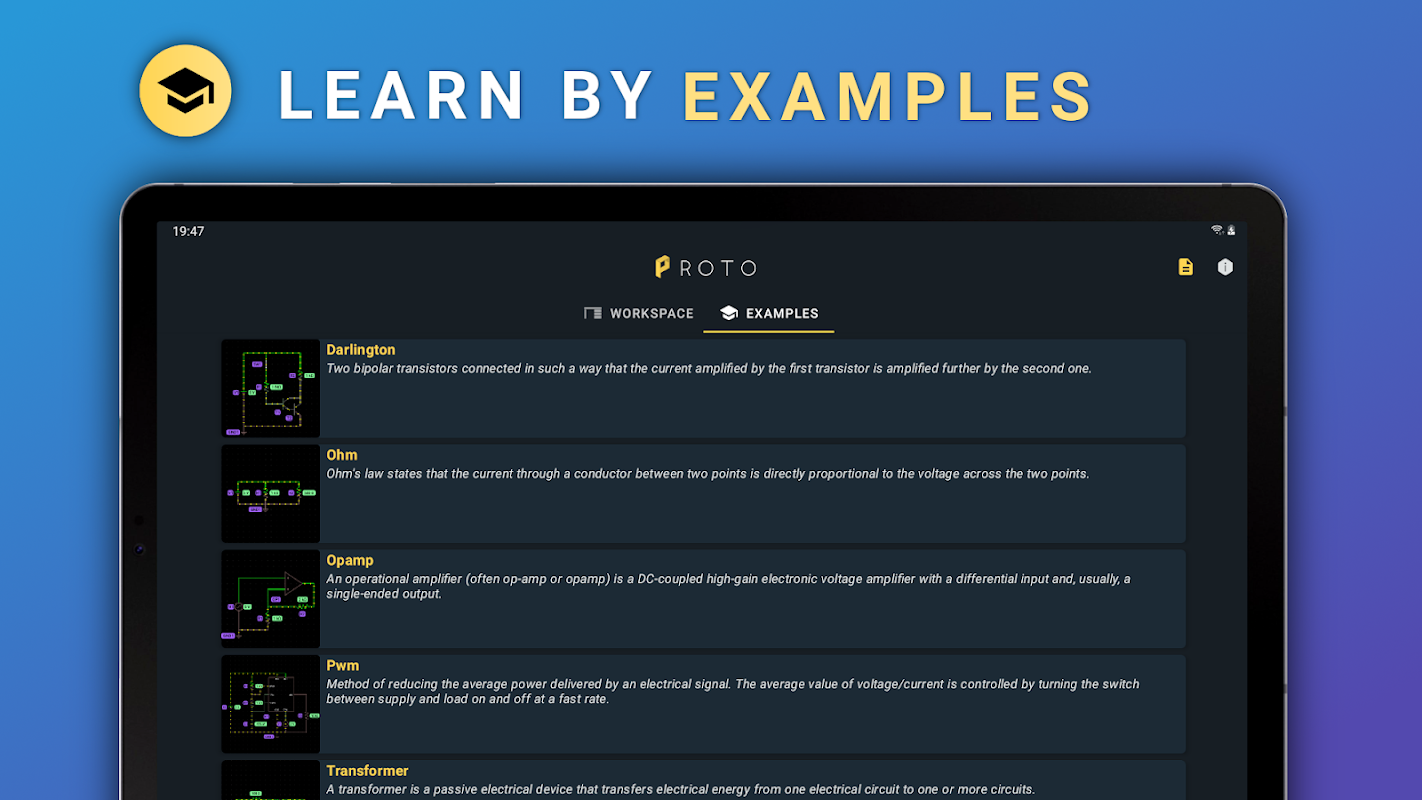

+ Pelajari tentang sirkuit elektronik dengan contoh di aplikasi

+ Bagikan sirkuit dengan teman

+ Tema (Gelap, Terang, Lautan, Solarisasi)

+ PNG, JPG, ekspor sirkuit PDF

+ Ekspor ruang kerja

+ Video tutorial tentang elektronik

+ Dukungan Arduino di masa depan

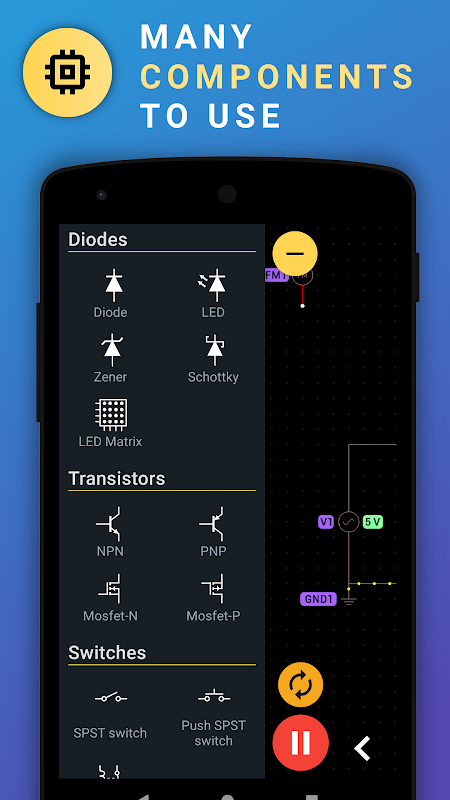

Komponen:

+ DC, AC, Kotak, Trinagle, Gigi Gergaji, Pulsa, Sumber tegangan kebisingan

+ Sumber saat ini

+ Resistor

+ Potensiometer

+ Kapasitor

+ Kapasitor terpolarisasi

+ Induktor

+ Transformator

+ Dioda (menyearahkan dioda, LED, Zener, Schottky)

+ Transistor (NPN, PNP, MOSFET saluran N dan P)

+ Sakelar (SPST, Relai)

+ Bohlam

+ Penguat operasional

+ Pengatur Waktu 555 (NE555)

+ Gerbang Digital (AND, NAND, OR, XOR, NOR, NXOR, Inverter)

+ Voltmeter

+ Ammeter

+ Sekering

+ Fotoresistor (menggunakan sensor cahaya ponsel)

+ Konverter analog-ke-digital (ADC)

+ Akselerometer (menggunakan sensor akselerometer ponsel)

+ Sumber FM

+ Masukan Logika

+ Memristor

+ Keluaran logika

+ Selidiki

+ Rel tegangan

Paket Analog:

+ Dioda terowongan

+ Varaktor

+ Termistor NTC

+ Transformator yang disadap tengah

+ Pemicu Schmitt

+ Pemicu Schmitt (pembalik)

+ sel surya

+ TRIAC

+ DIAC

+ Thyristor

+ Trioda

+ Darlington NPN

+ Darlington PNP

+ SPST Analog

+ SPDT Analog

Paket Digital:

+ Penambah

+ Penghitung

+ Kait

+ Daftar PISO

+ Daftar SIPO

+ Dekoder tujuh segmen

+ Generator urutan

+ D Flip-flop

+ T Flip-flop

+ JK Flip-flop

+ Multiplekser

+ Demultiplexer

+ Sumber arus terkendali tegangan (VCCS)

+ Sumber tegangan terkontrol tegangan (VCVS)

+ Sumber arus terkendali saat ini (CCCS)

+ Sumber tegangan terkontrol saat ini (CCVS)

+ Kopling optis

Paket Lain-Lain:

+ Wobbulator

+ Sumber AM

+ Sakelar SPDT

+ Konverter digital ke analog (DAC)

+ Antena

+ Celah percikan

+ Bilah LED

+ LED 7 segmen

+ LED RGB

+ Ohmmeter

+ Masukan audio

+ Mikrofon

+ Baterai perangkat

+ Motor DC

+ LED 14 segmen

+ Jembatan dioda

+ Kristal

+ Regulator tegangan (keluarga 78xx)

+ TL431

+ Bel

+ Pengukur frekuensi

Paket JavaScrip:

+ Tulis kode

+ Penerjemah JavaScript (kelas ES2020)

+ Akses ke input IC dalam kode

+ Akses ke output IC dalam kode

+ Empat IC khusus

Paket 7400 TTL:

+ 7404 - inverter heksagonal

+ 7410 - Gerbang NAND 3-input rangkap tiga

+ 7414 - inverter pemicu Schmitt hex

+ 7432 - gerbang OR 2 input empat kali lipat

+ 7440 - penyangga NAND 4 masukan ganda

+ 7485 - pembanding magnitudo 4-bit

+ 7493 - penghitung biner

+ 744075 - gerbang OR tiga input 3

+ 741G32 - gerbang OR 2 input tunggal

+ 741G86 - gerbang XOR 2 input tunggal

Paket 4000 CMOS:

+ 4000 - gerbang NOR 3-input ganda dan inverter.

+ 4001 - gerbang NOR 2 masukan segi empat.

+ 4002 - gerbang NOR 4 input ganda.

+ 4011 - gerbang NAND 2 masukan segi empat.

+ 4016 - saklar dua sisi segi empat.

+ 4017 - Penghitung dekade Johnson 5 tahap.

+ 4023 - gerbang NAND tiga input 3.

+ 4025 - gerbang NOR tiga masukan 3.

+ 4081 - quad 2-input DAN gerbang.

+ 4511 - Dekoder BCD ke 7 segmen.

Paket sensor:

+ Tekanan

+ Giroskop

+ Cahaya

+ Medan magnet

+ Kedekatan

+ Suhu

+ Kelembaban
