PROTO - circuit simulator

Bent u op zoek naar tools zoals Multisim, SPICE, LTspice, Proteus, Altium of PhET simulaties? Dat is geweldig! PROTO is een real-time elektronische circuitsimulator, wat betekent dat u een circuit met verschillende componenten kunt opzetten en het gedrag van het elektronische circuit kunt simuleren ⚡

Tijdens de simulatie kunt u spanningen, stromen en vele andere variabelen controleren. Controleer signalen op een meerkanaals-oscilioscoop en stem uw circuit in realtime af! Onze app kan enorm helpen met uw Raspberry Pi-, Arduino- of ESP32-project. U kunt PROTO ook gebruiken als logische circuitsimulator en digitale elektronische analyses uitvoeren!

ℹ️ U kunt een probleem melden of een componentverzoek indienen op Github

👉 Kenmerken:

✅ Animaties van spanningswaarden en stroomstromen

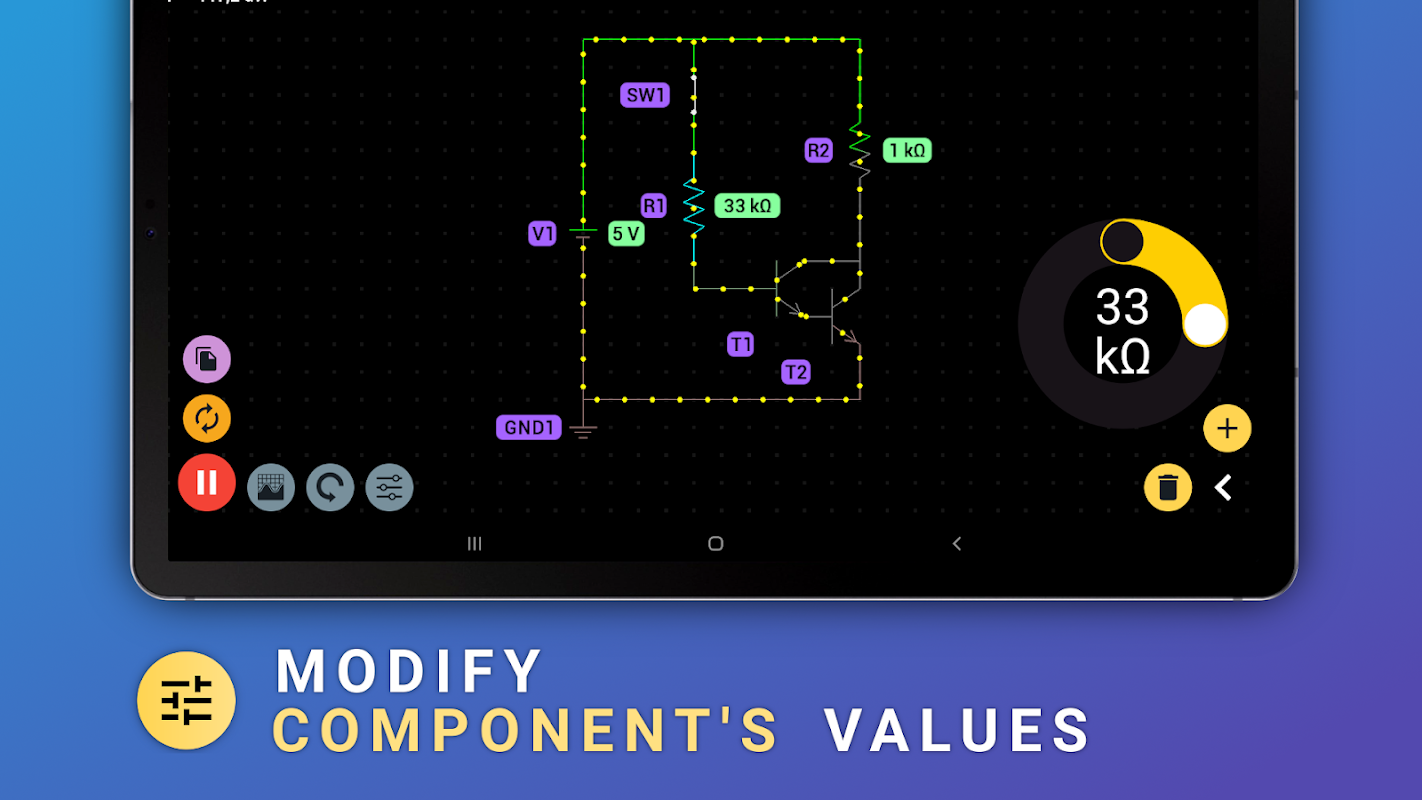

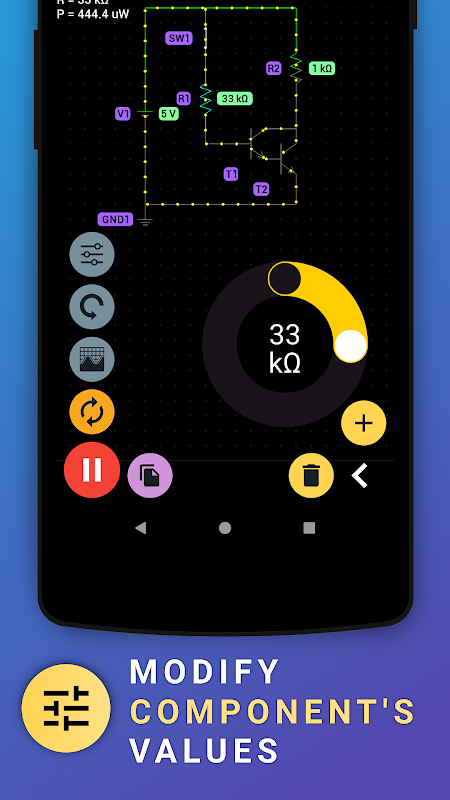

✅ Past circuitparameters aan (zoals spanning, stroom en andere)

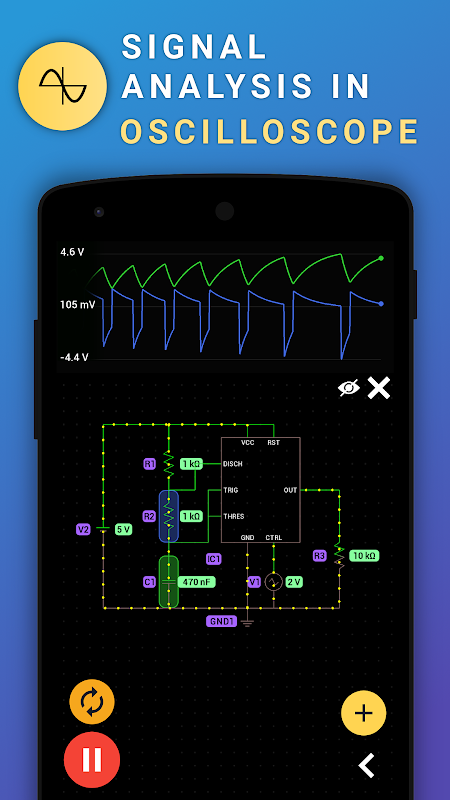

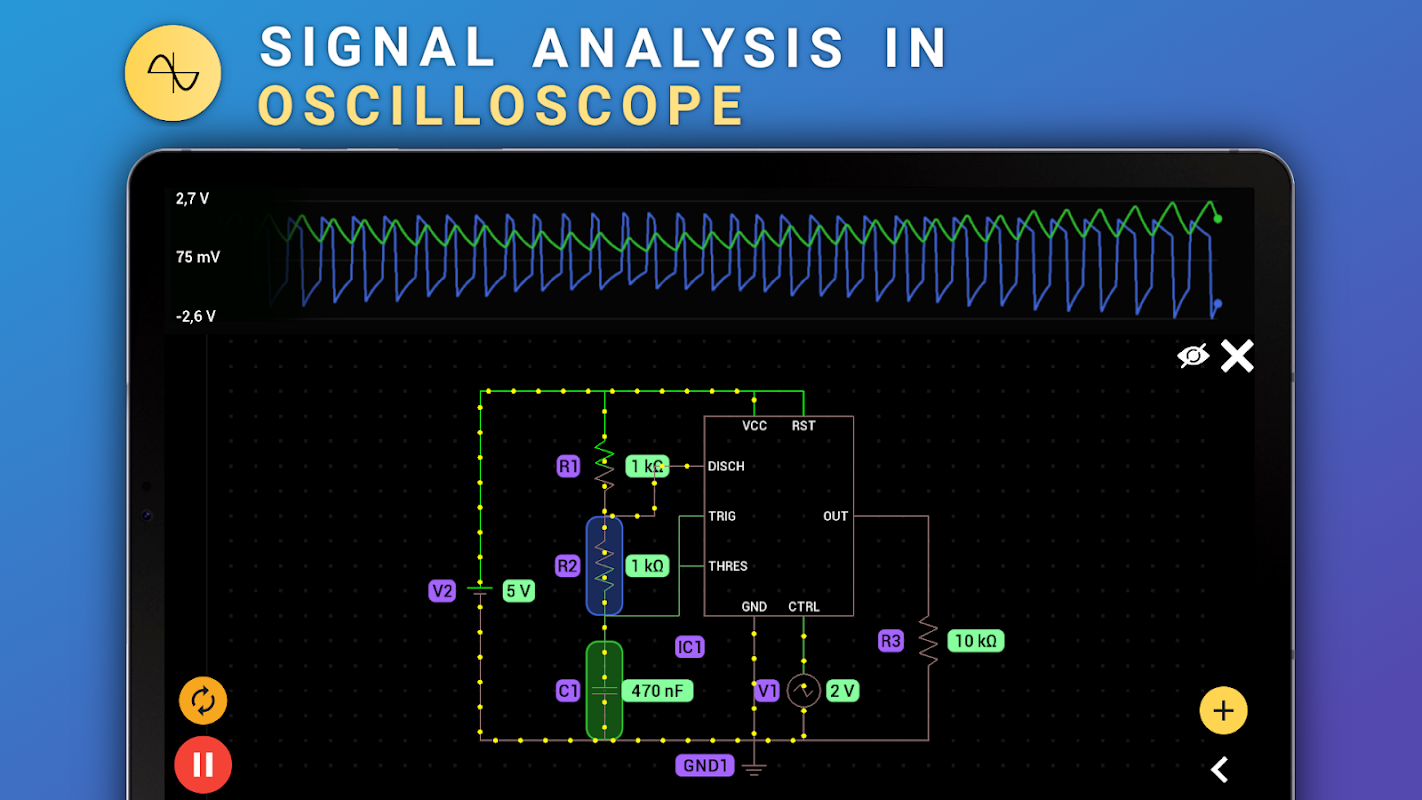

✅ Vierkanaals-oscilloscoop

✅ Enkele afspeel-/pauzeknop om de simulatie te besturen

✅ Kopieer elektronische componenten

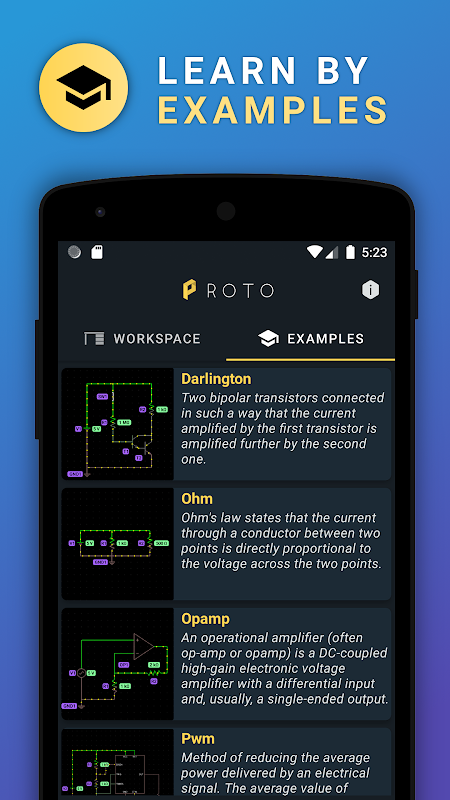

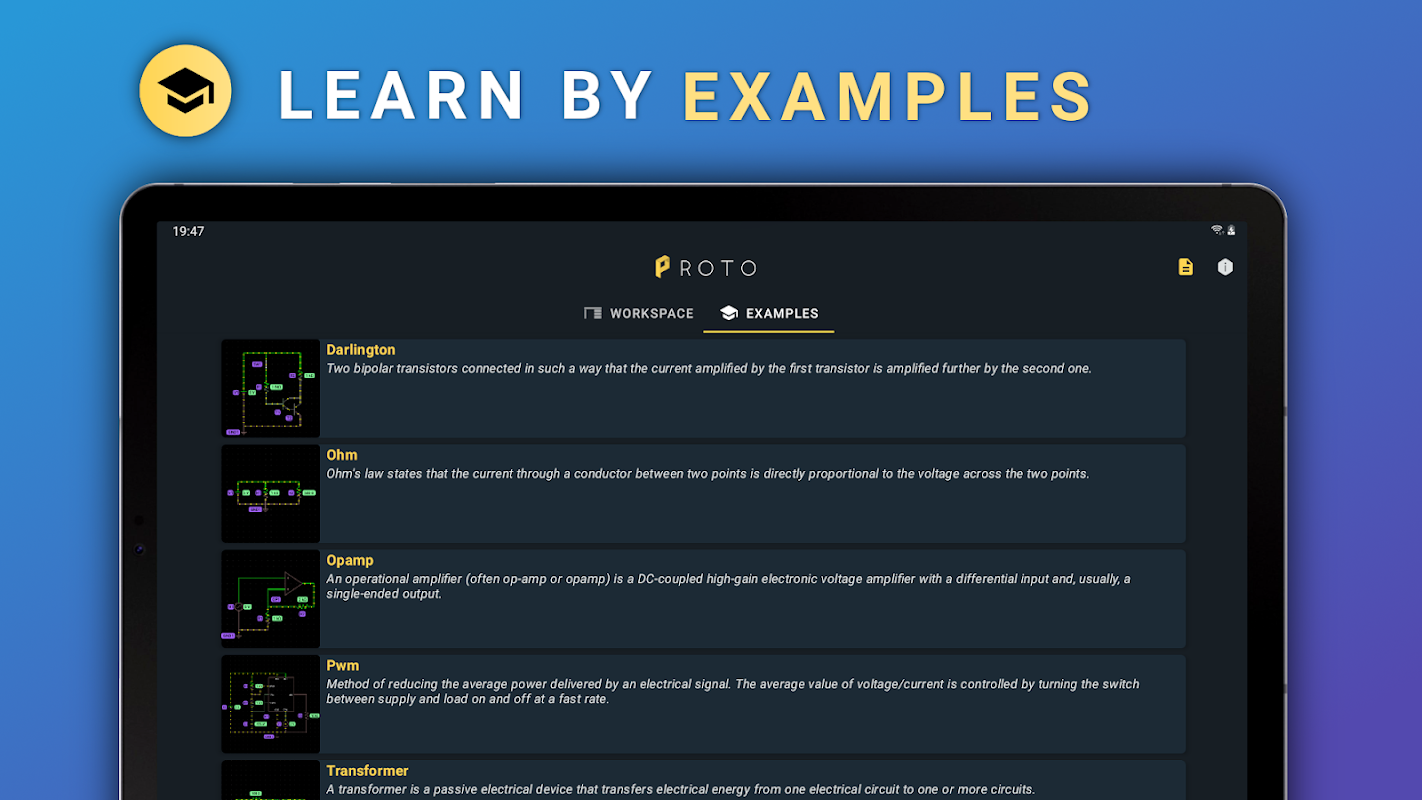

✅ Leer meer over elektronische circuits aan de hand van voorbeelden in de app

✅ Deel circuit met vrienden

✅ Thema's (donker, licht, oceaan, zonne-energie)

✅ PNG-, JPG-, PDF-circuitexport

✅ Werkruimte exporteren

✅ Videotutorials over elektronica

🔥 Arduino-ondersteuning in de toekomst

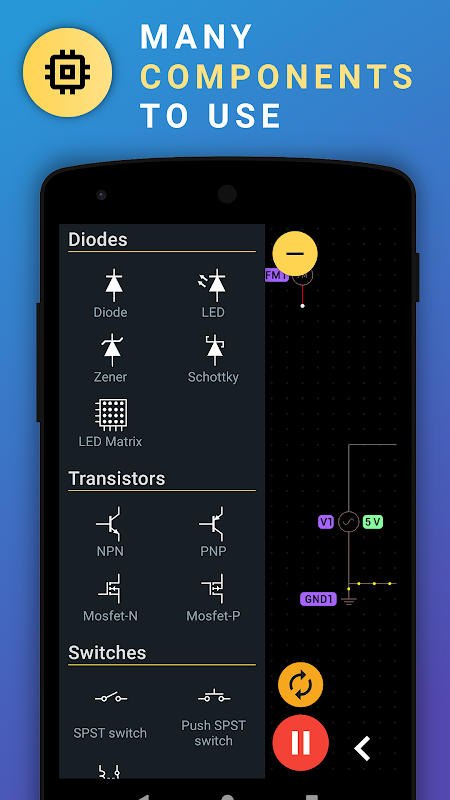

👉 Componenten:

+ DC, AC, Vierkant, Trinagle, Zaagtand, Puls, Ruisspanningsbron

+ Huidige bron

+ Weerstand

+ Potentiometer

+ Condensator

+ Gepolariseerde condensator

+ Spoel

+ Transformator

+ Diode (gelijkrichtdiode, LED, Zener, Schottky)

+ Transistor (NPN, PNP, N- en P-kanaal Mosfet)

+ Schakelaars (SPST, relais)

+ Lamp

+ Operationele versterker

+ Timer 555 (NE555)

+ Digitale poorten (AND, NAND, OR, XOR, NOR, NXOR, omvormer)

+ Voltmeter

+ Ampèremeter

+ Zekering

+ Fotoresistor (gebruikt telefoonlichtsensor)

+ Analoog-digitaalomzetter (ADC)

+ Accelerometer (gebruikt telefoonversnellingsmetersensor)

+ FM-bron

+ Logische invoer

+ Memristor

+ Logische uitgang

+ Sonde

+ Spanningsrail

👉 Analoog pakket:

+ Tunneldiode

+ Varactor

+ NTC-thermistor

+ Centraal afgetakte transformator

+ Schmitt-trigger

+ Schmitt-trigger (omkeren)

+ Zonnecel

+ TRIAC

+ DIAC

+ Thyristor

+ Triode

+ Darlington NPN

+ Darlington PNP

+ Analoge SPST

+ Analoge SPDT

Digitaal pakket:

+ Opteller

+ Teller

+ Vergrendeling

+ PISO-register

+ SIPO-register

+ Zevensegmentdecoder

+ Sequentiegenerator

+ D Flipflop

+ T Flipflop

+ JK Flipflop

+ Multiplexer

+ Demultiplexer

+ Spanningsgestuurde stroombron (VCCS)

+ Spanningsgestuurde spanningsbron (VCVS)

+ Stroomgestuurde stroombron (CCCS)

+ Stroomgestuurde spanningsbron (CCVS)

+ Optokoppelaar

👉 Overig pakket:

+ Wobbulator

+ AM-bron

+ SPDT-schakelaar

+ Digitaal naar analoog converter (DAC)

+ Antenne

+ Vonkafstand

+ LED-balk

+ 7-segment-LED

+ RGB-LED

+ Ohmmeter

+ Audio-ingang

+ Microfoon

+ Apparaatbatterij

+ DC-motor

+ 14 segment-LED

+ Diodebrug

+ Kristal

+ Spanningsregelaars (familie 78xx)

+TL431

+ Zoemer

+ Frequentiemeter

👉 JavaScrip-pakket:

+ Schrijf code

+ JavaScript-interpreter (ES2020-klasse)

+ Toegang tot IC-ingangen in code

+ Toegang tot IC-uitgangen in code

+ Vier aangepaste IC's

👉 7400 TTL-pakket:

+ 7404 - hex-omvormer

+ 7410 - drievoudige NAND-poort met 3 ingangen

+ 7414 - hex Schmitt-trigger-omvormer

+ 7432 - viervoudige OF-poort met 2 ingangen

+ 7440 - dubbele NAND-buffer met 4 ingangen

+ 7485 - 4-bit magnitude-comparator

+ 7493 - binaire teller

+ 744075 - drievoudige OF-poort met 3 ingangen

+ 741G32 - enkele OF-poort met 2 ingangen

+ 741G86 - enkele XOR-poort met 2 ingangen

👉 4000 CMOS-pakket:

+ 4000 - dubbele NOR-poort met 3 ingangen en omvormer.

+ 4001 - quad NOR-poort met 2 ingangen.

+ 4002 - dubbele NOR-poort met 4 ingangen.

+ 4011 - quad NAND-poort met 2 ingangen.

+ 4016 - quad bilaterale schakelaar.

+ 4017 - Johnson-decenniumteller met 5 fasen.

+ 4023 - drievoudige NAND-poort met 3 ingangen.

+ 4025 - drievoudige NOR-poort met 3 ingangen.

+ 4081 - EN-poort met vier ingangen en 2 ingangen.

+ 4511 - BCD naar 7-segmentdecoder.

👉 Sensorenpakket:

+ Druk

+ Gyroscoop

+ Licht

+ Magnetisch veld

+ Nabijheid

+ Temperatuur

+ Vochtigheid
