Über Velograph II
Software PDAs Ultraschallfehler Velograph II
Ultraschallprüfgerät Velograph II (Velograf 2) dient zur Suche nach Diskontinuitäten und Homogenität des Materials und zur Bestimmung seiner Koordinaten in Produkten aus Metallen und Kunststoffen. Mit dem Gerät können Sie Schweißnähte kontrollieren, die Dicke der Produktwände messen, nach Korrosionsstellen, Rissen, inneren Ablösungen und anderen Fehlern suchen.
Es besteht aus einer elektronischen Einheit und einem PDA, die über eine drahtlose Bluetooth-Schnittstelle verbunden sind. Als PDA kann ein Gerät mit dem Betriebssystem Android 4.0 und höher, mit einer Bildschirmdiagonale von mindestens 4,7 Zoll, mit Bluetooth ausgestattet werden.
Das Basispaket beinhaltet einen Tablet-PDA mit einer Diagonale von 7 Zoll.
Die volle Funktionalität der Software ist nach dem Anschließen an die mitgelieferte Elektronikeinheit gegeben, für die Sie die Schaltfläche „Ein“ drücken müssen und im geöffneten Fenster die zugehörige Elektronikeinheit auswählen (falls erforderlich, eine andere Schaltfläche „Suchen“ wählen).
Funktionen der Programmverwaltung:
- Ein einzelner Klick auf einen numerischen Parameter oder seine Signatur macht den Parameter aktiv
- Um Werte aktiver numerischer Parameter einzugeben, klicken Sie sie erneut an
- Um die numerischen Parameter zu ändern, ist es zweckmäßig, den "Schieberegler" zu verwenden, mit einem einzigen Mausklick den aktiven Parameter auf die minimale Stufe zu ändern, und durch Halten des Parameters den Parameter fortlaufend ändern (je schneller der "Schieberegler" von der Mitte abgewiesen wird).

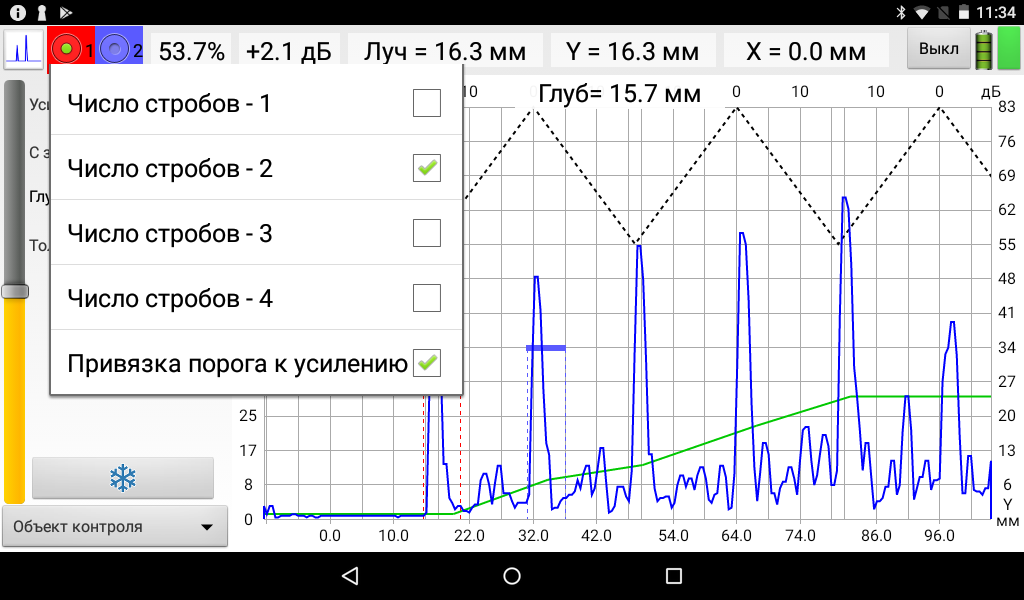

- Um die Anzahl der Gates zu ändern oder an die Verstärkung zu binden, doppelklicken Sie auf den aktiven Gate-Schalter. Dadurch wird das entsprechende Menü geöffnet

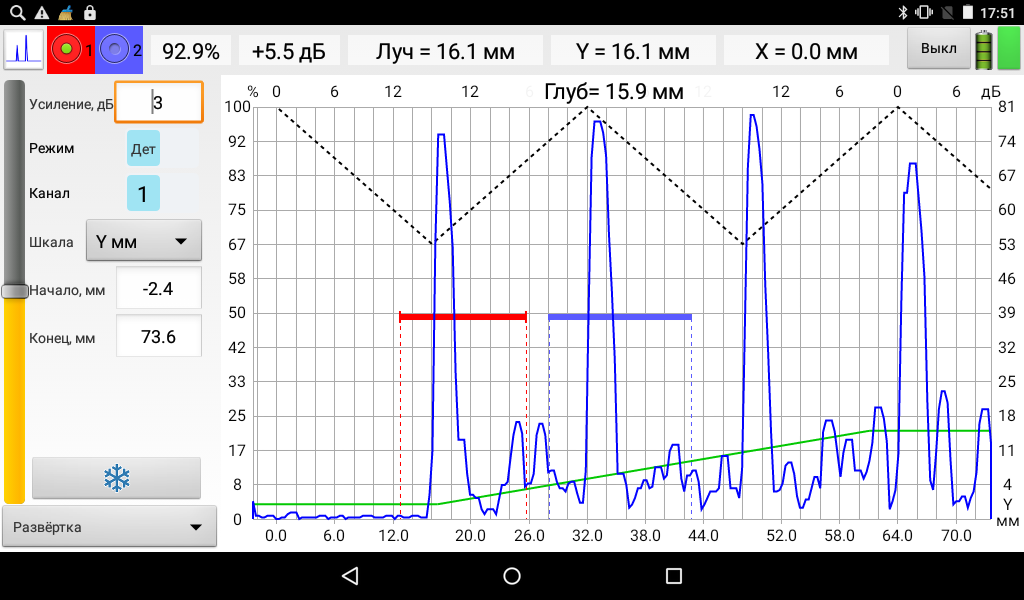

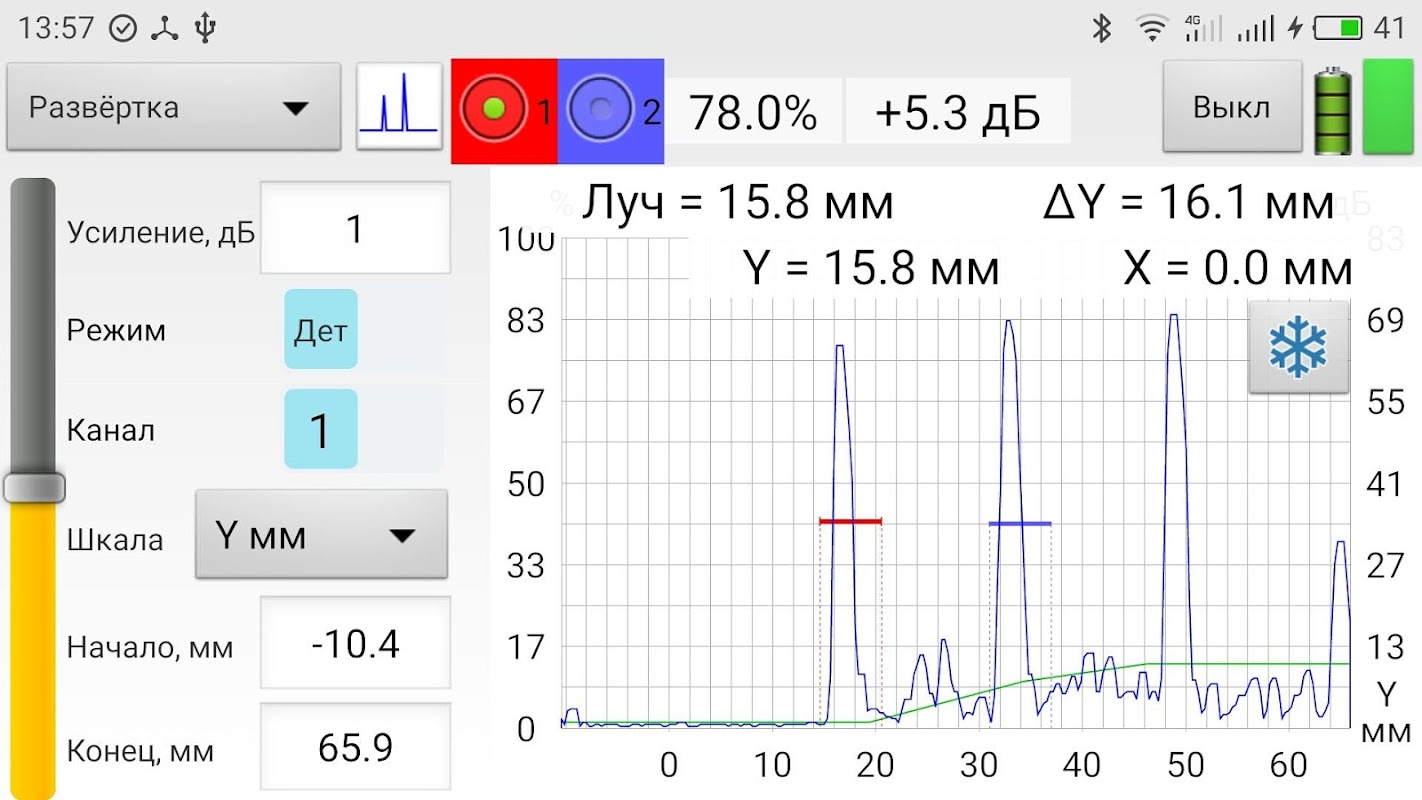

- Gates und Punkte von ACG- und ARC-Kurven können über den Scan-Bildschirm gezogen werden, Gates können auch gedehnt werden
- Wenn Sie auf die Waage klicken, öffnet sich das Menü zur Auswahl der Anzeigeeinheiten
- individuelle Einstellungen werden geöffnet, wenn Sie auf die Schaltfläche in der oberen rechten Ecke des Bildschirms klicken
Ultraschallprüfgerät Velograph II:
- ein vollwertiger zweikanaliger Ultraschall-Fehlerdetektor mit der Fähigkeit, mit piezoelektrischen Wandlern von 1,5 bis 10 MHz gemäß separaten und kombinierten Steuerkreisen zu arbeiten, die im staatlichen Register für Messgeräte unter der Nummer 68124-17 eingetragen sind
- Kompaktheit und Leichtigkeit (elektronische Einheit mit einem Gewicht von weniger als 170 g)
- die Fähigkeit, Stahl mit direkten Wandlern mit Dicken von 4 bis 300 mm, geneigten Wandlern 65 und 70 Grad von 3 bis 40 mm zu steuern
- unabhängige Parameter für jeden der beiden Verstärker für jeden der beiden Generatoren in derselben Einstellung
- Verstärkungsänderung bis zu 84 dB in Schritten von 1 dB
- bis zu 4 Blitze mit der Fähigkeit, Schwellwerte an die eingestellte Verstärkung zu binden, mit automatischem und Vibro-Alarm zum Überschreiten
- Das Vorhandensein von RFG bis zu 8 Punkten mit einem Dynamikbereich von bis zu 84 dB

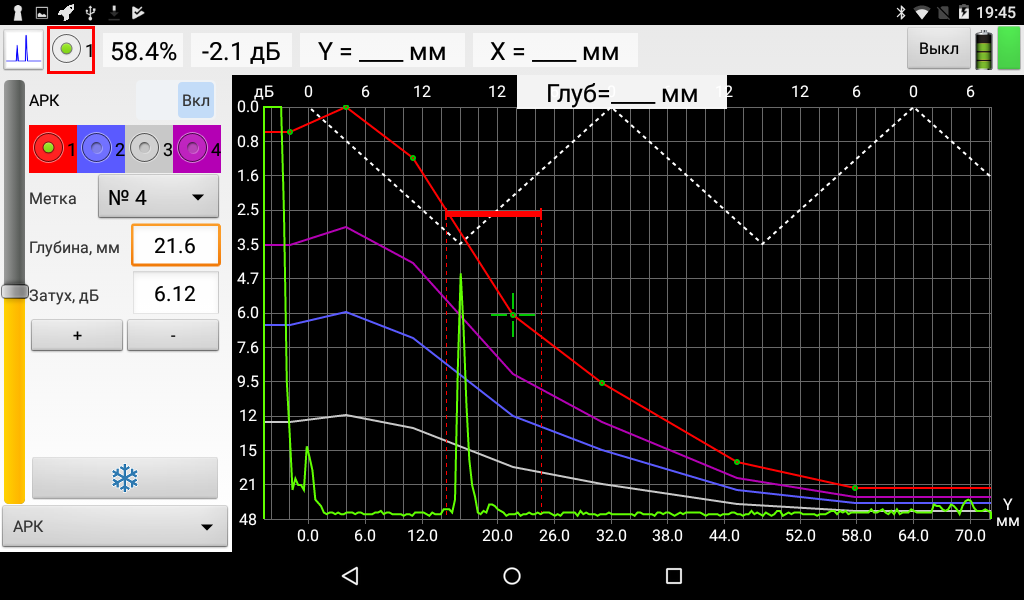

- Fähigkeit, eine ARC-Kurve mit bis zu 128 Punkten aufzubauen
- Optionale Ein / Aus-Anzeige von Koordinaten, Entfernung entlang des Strahls und Signalamplituden
- Die horizontale Skala kann die Signalverzögerungszeit, die Y-Koordinate, die Tiefe und die X-Koordinate anzeigen
- komfortable Anzeige des Rasters der horizontalen Skala, gebunden an die ganzzahligen Werte der angezeigten Einheiten
- Vorhandensein eines Umschlags
- die Fähigkeit "das Signal einzufrieren"
- Die aktuelle Einstellung des Geräts und bis zu 200 weitere gespeicherte Einstellungen werden in der elektronischen Einheit gespeichert. So können Sie die Verbindung zu anderen PDAs mit der installierten Software herstellen und ohne Neukonfiguration weiterarbeiten
- Die Kontrollergebnisse werden als Bilder im PNG-Format gespeichert, sodass Sie keine speziellen Programme zum Anzeigen oder Drucken verwenden können
