Velograph II

超聲波探傷儀Velograph II（Velograf 2）旨在尋找材料的不連續性和均勻性，並確定它們在由金屬和塑料製成的產品中的坐標。該設備允許您控制焊縫，測量產品牆壁的厚度，搜索腐蝕，裂縫，內部分層和其他缺陷的位置。

它由一個電子單元和一個通過無線藍牙接口連接的PDA組成。 PDA可以是Android 4.0及以上操作系統的設備，屏幕對角線至少為4.7英寸，配備藍牙。

基本包裝包括一個7英寸對角線的平板電腦PDA。

連接到附帶的電子單元後，可以實現軟件的全部功能，您需要按下“開”按鈕，在打開的窗口中選擇相關的電子單元（如有必要，選擇另一個按鈕“搜索”）。

程序管理的特點：

- 單擊數字參數或其簽名使參數處於活動狀態

- 要輸入活動數字參數的值，請再次單擊它們

- 更改數字參數，方便使用“滑塊”，單擊可將活動參數更改為最小步長，並保持連續更改參數（“滑塊”從中間被拒絕的越快）

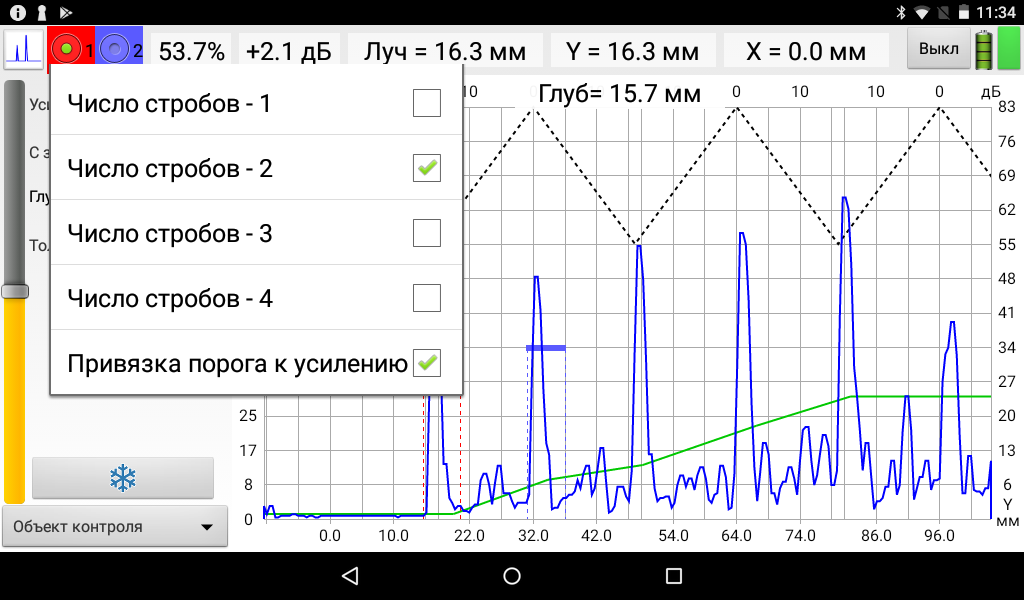

- 要更改門數或將它們綁定到增益，雙擊活動門控開關 - 這將打開相應的菜單

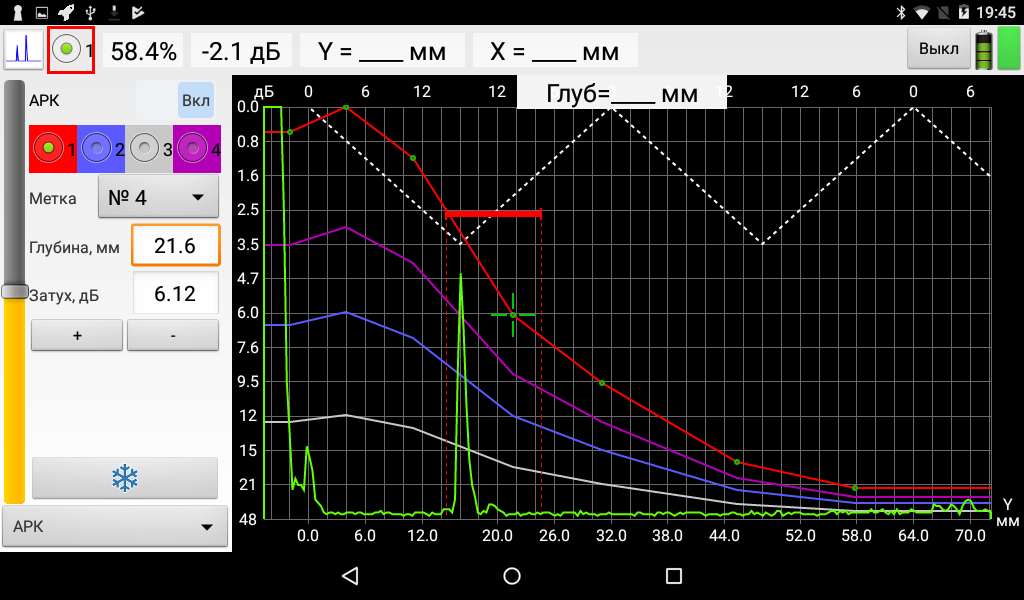

- 可以在掃描屏幕上拖動ACG和ARC曲線的門和點，也可以拉伸門

- 單擊刻度時，將打開用於選擇其顯示單位的菜單

- 單擊屏幕右上角的按鈕時，將打開個別設置

特點超聲波探傷儀Velograph II：

- 一個成熟的雙通道超聲波探傷儀，能夠根據單獨和組合控制電路使用1.5至10 MHz的壓電傳感器，輸入狀態寄存器，編號為68124-17

- 緊湊和輕便（電子單元重量低於170克）

- 通過厚度為4至300 mm的直接傳感器控製鋼材，傾斜傳感器65和70至3 mm至40 mm

- 兩個放大器中每個放大器的獨立參數，對於相同設置中的兩個發生器中的每一個

- 增益變化高達84 dB，步長為1 dB

- 最多4個閃光燈，能夠將閾值綁定到調整後的增益，自動和振動警報超過

- RFG的存在高達8點，動態範圍高達84 dB

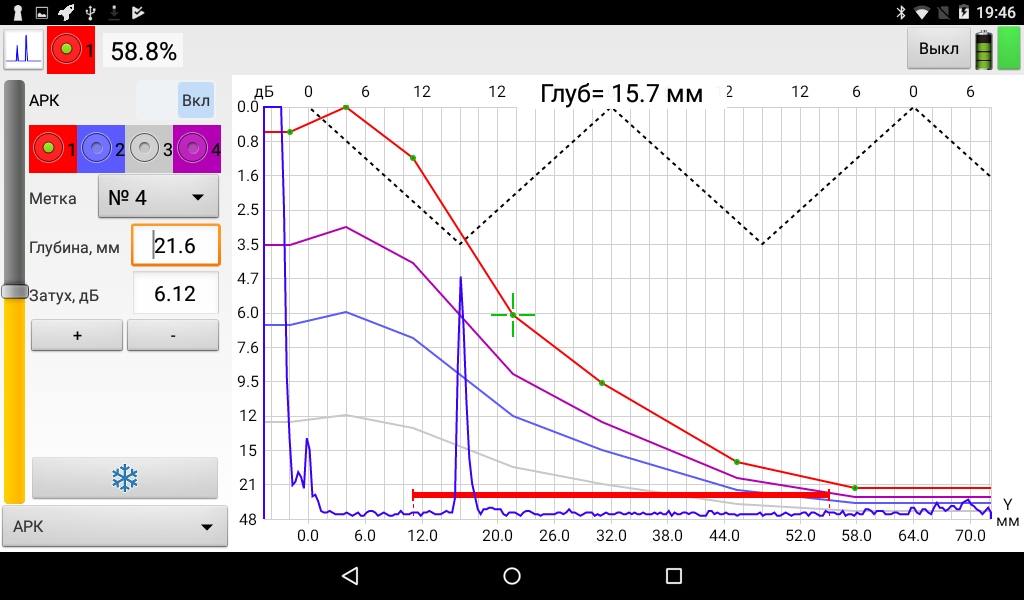

- 能夠構建高達128點的ARC曲線

- 可選的開/關坐標顯示，沿樑的距離和信號幅度

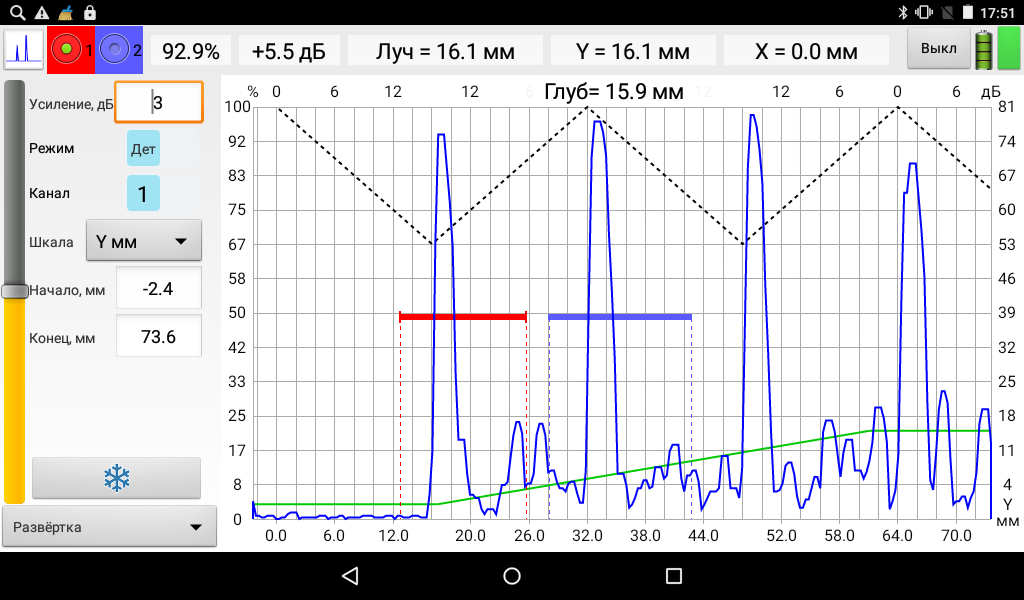

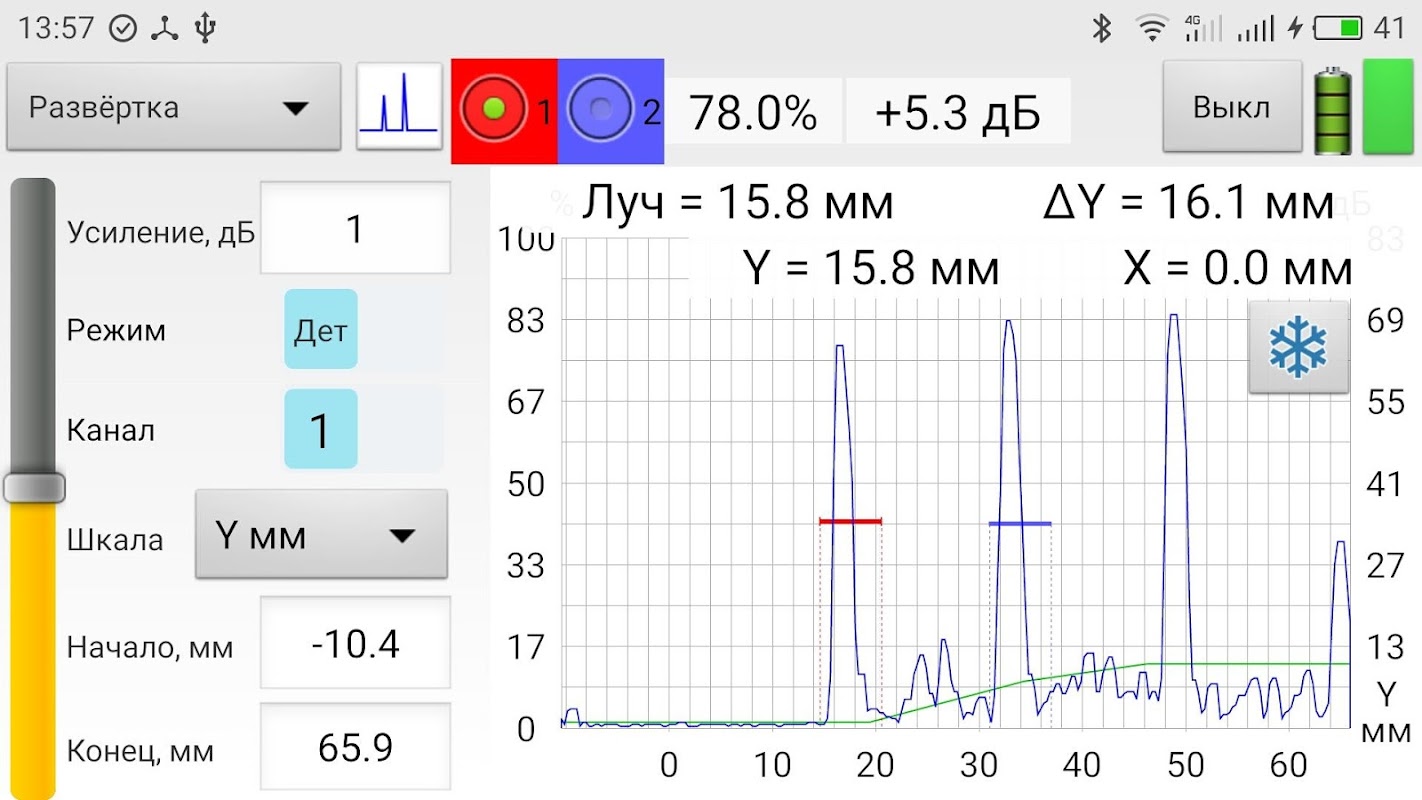

- 水平刻度可以顯示信號延遲時間，Y坐標，深度和X坐標

- 方便地顯示水平刻度的網格，與顯示單位的整數值相關聯

- 信封的存在

- “凍結信號”的能力

- 設備的當前設置和最多200個已保存的設置存儲在電子單元中，這使您可以使用已安裝的軟件重新連接其他PDA並繼續工作而無需重新配置

- 控制結果以PNG格式保存為圖像，允許您不使用特殊程序查看或打印它們
