Velograph II

超音波探傷器Velograph II（Velograf 2）は、材料の不連続性と均質性を探求し、金属とプラスチック製の製品の座標を決定するように設計されています。このデバイスを使用すると、溶接部を制御し、製品の壁の厚さを測定し、腐食、亀裂、内部剥離、およびその他の欠陥の場所を検索することができます。

それは、電子装置と、無線ブルートゥースインターフェースを介して接続されたPDAとからなる。 PDAは、少なくとも4.7インチのスクリーン対角を有する、オペレーティングシステムのAndroid 4.0以上を備えたデバイスであり、ブルートゥースを備えていることができる。

基本パッケージには、対角線が7インチのタブレットPDAが含まれています。

ソフトウェアの全機能は、付属の電子ユニットに接続した後で、「オン」ボタンを押し、関連する電子ユニットを選択します（必要に応じて「検索」ボタンを選択します）。

プログラム管理の特徴：

- 数値パラメータまたはそのシグネチャを1回クリックすると、パラメータがアクティブになります

- アクティブな数値パラメータの値を入力するには、再度それらをクリックします

- 数値パラメータを変更するには、「スライダ」を使用すると便利です。アクティブなパラメータを最小ステップに変更するシングルクリック、パラメータを連続的に変更します（「スライダ」が途中で拒否されるほど速くなります）

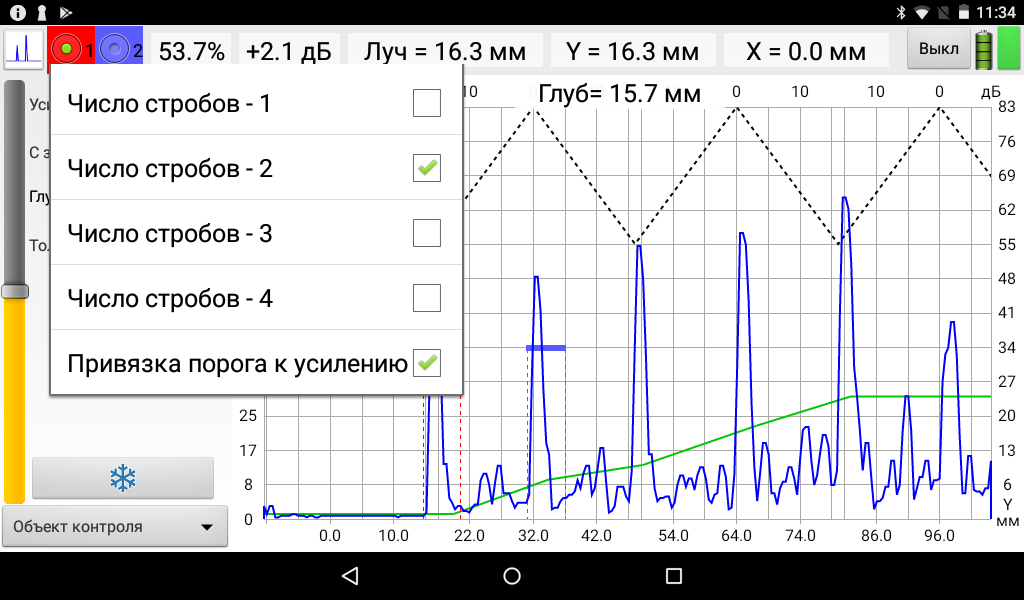

- ゲートの数を変更するか、ゲインにバインドするには、アクティブゲートスイッチをダブルクリックします。これにより、対応するメニューが開きます

- ACGとARCカーブのゲートとポイントをスキャン画面全体にドラッグすることができます。ゲートも伸ばすことができます

- スケールをクリックすると、表示単位を選択するメニューが開きます

- 画面の右上にあるボタンをクリックすると個々の設定が開きます

特徴超音波探傷器Velograph II：

- 独立した複合制御回路に従って1.5〜10MHzの圧電トランスデューサで動作する本格的な2チャンネル超音波探傷器。測定器の状態レジスタ番号68124-17

- コンパクトで軽量（170g未満の電子ユニット）

- 厚さが4〜300mmの直接変換器で鋼を制御する能力、3〜40mmから65〜70度傾斜した変換器

- 同じ設定の2つの発電機のそれぞれについて、2つの増幅器のそれぞれについて独立したパラメータ

- 1 dBステップで最大84 dBのゲイン変更

最大4つのストロボで、調整されたゲインにスレッシュホールドをバインドする機能、超過した場合の自動およびバイブロアラーム

- ダイナミックレンジが最大84 dBの8ポイントまでのRFGの存在

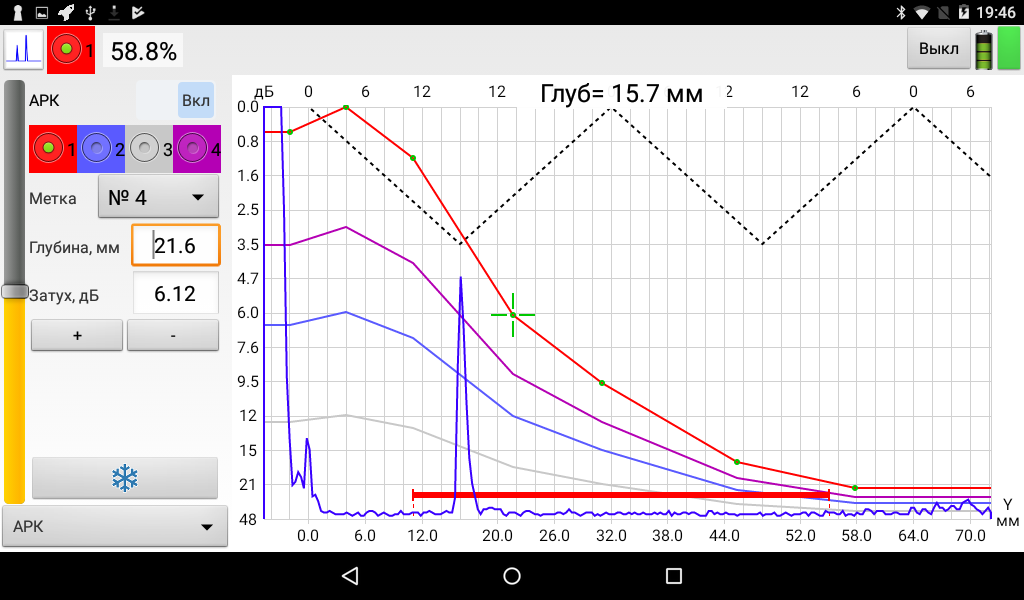

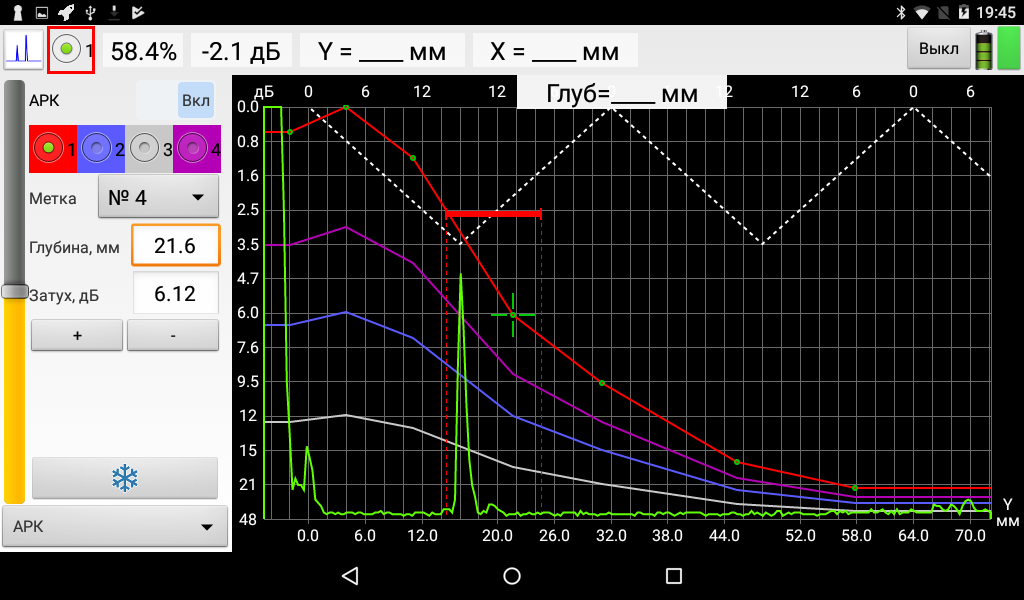

- 最大128ポイントのARC曲線を作成する能力

- 座標のオプションのオン/オフ表示（オプション）、ビームに沿った距離と信号の振幅

- 水平スケールは、信号遅延時間、Y座標、深度、およびX座標を表示できます

- 表示された単位の整数値に結び付けられた水平スケールのグリッドの便利な表示

- 封筒の存在

- "信号をフリーズする"能力

- デバイスの現在の設定と200個以上の保存された設定が電子ユニットに保存されます。これにより、インストールされたソフトウェアで他のPDAと再接続し、再設定することなく作業を続けることができます

- 制御結果は、PNG形式の画像として保存されるため、特別なプログラムを使用して表示または印刷することはできません
