IO Transceiver

Esta aplicación complementaria se usa para configurar y ver los parámetros del transceptor de entrada / salida inalámbrico de NIST Control Systems (Pty) Ltd, denominado IO Transceiver.

El transceptor IO tiene 2 salidas de relé, 2 entradas vinculadas a 5V aisladas galvánicamente (use contactos secos para controlar estas entradas), 2 salidas analógicas de 4 a 20 mA aisladas galvánicamente, 2 entradas analógicas (0 a 5 VCC O 0 a 20 mA). También hace uso de una radio LoRA para crear una red de área local (por lo tanto, NO está conectada con LoRA WAN, por lo tanto no hay tarifas mensuales) a través de un protocolo de malla TDMA patentado.

SE REQUIERE VERIFICACIÓN DE LA PRESENCIA FÍSICA (presionando un botón en el dispositivo Transceptor IO) PARA HABILITAR LA EDICIÓN DE PARÁMETROS.

Utilice esta aplicación para:

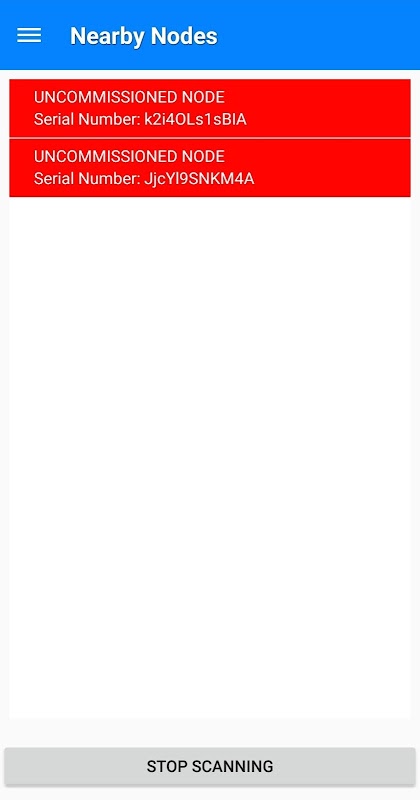

- Nodos de la Comisión en una nueva red (2 a 15 nodos por red)

- Reemplace los nodos muertos (lo que permite a la red recuperar la funcionalidad completa después de que un nodo se dañó sin posibilidad de reparación)

- Configure la lógica de salida de relé (según el estado de UNA o MUCHAS entradas en la red a través de hasta 8 operandos lógicos estándar: NO, AND, NAND, OR, NOR, XOR y XNOR)

- Configurar salidas analógicas (enlace con una sola entrada analógica en la red con inversión de señal opcional)

- Capture las coordenadas GPS de cada nodo para verlas en un mapa en la aplicación.

- Descomprimir un nodo de la red (para fines de reubicación).

Al estar conectado vía Bluetooth a CUALQUIER nodo en la red:

- Se pueden ver todos los estados de entrada y salida de toda la red.

- Se puede ver el RSSI de toda la red.
