IO Transceiver

แอพตัวช่วยนี้ใช้ในการกำหนดค่าและดูพารามิเตอร์ของตัวรับส่งสัญญาณไร้สาย / เอาท์พุทของ NIST Control Systems (Pty) Ltd ที่เรียกว่าตัวรับส่งสัญญาณ IO

ตัวรับส่งสัญญาณ IO มีเอาต์พุตรีเลย์ 2 ตัว, 5V อินพุตแบบแยก 2 Galvanically (ใช้หน้าสัมผัสแบบแห้งเพื่อควบคุมอินพุตเหล่านี้), 2 แบบแยก Galvanically 4 ถึง 20mA เอาต์พุตอะนาล็อกแบบอะนาล็อก, 2 อินพุตแบบอนาล็อก นอกจากนี้ยังใช้ประโยชน์จากวิทยุ LoRA เพื่อสร้างเครือข่ายท้องถิ่น (ดังนั้นจึงไม่ได้เชื่อมต่อ LORA WAN จึงไม่มีค่าบริการรายเดือน) ผ่านโปรโตคอลเครือข่าย TDMA ที่เป็นกรรมสิทธิ์

ต้องการการตรวจสอบความถูกต้องทางกายภาพ (ผ่านการกดปุ่มบนอุปกรณ์ IO Transceiver) เพื่อเปิดใช้งานการแก้ไขพารามิเตอร์

ใช้แอพนี้เพื่อ:

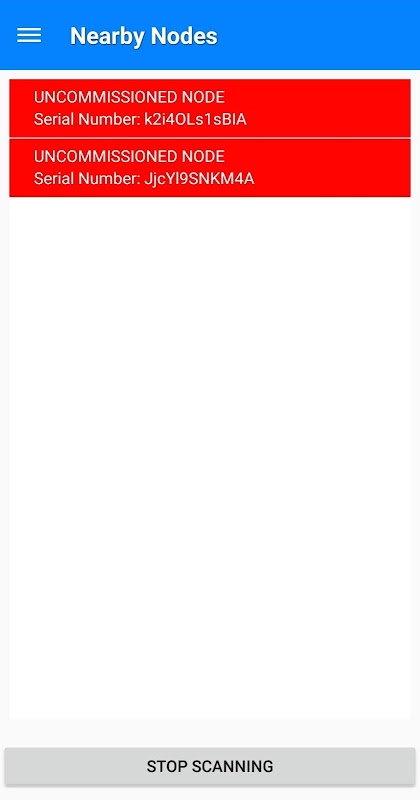

- คอมมิชชั่นโหนดเข้าสู่เครือข่ายใหม่ (2 ถึง 15 โหนดต่อเครือข่าย)

- แทนที่โหนดที่ตายแล้ว (ทำให้เครือข่ายสามารถกู้คืนการทำงานเต็มรูปแบบหลังจากที่โหนดได้รับความเสียหายเกินกว่าจะซ่อมได้)

- กำหนดค่าตรรกะเอาท์พุทรีเลย์ (ขึ้นอยู่กับสถานะของอินพุตหนึ่งหรือหลาย MANY ในเครือข่ายผ่านตัวประมวลผลตรรกะมาตรฐานสูงสุด 8 ตัว: NOT, AND, NAND, OR, NOR, XOR และ XNOR)

- กำหนดค่าเอาต์พุตอะนาล็อก (ลิงก์ที่มีอินพุตอะนาล็อกเดียวในเครือข่ายที่มีการเลือกสัญญาณกลับกัน)

- จับพิกัด GPS ของแต่ละโหนดเพื่อดูบนแผนที่ในแอพ

- การยกเลิกการเก็บข้อมูลโหนดจากเครือข่าย (เพื่อจุดประสงค์ในการย้าย)

โดยการเชื่อมต่อผ่านบลูทู ธ ไปยังโหนดใดก็ได้ในเครือข่าย:

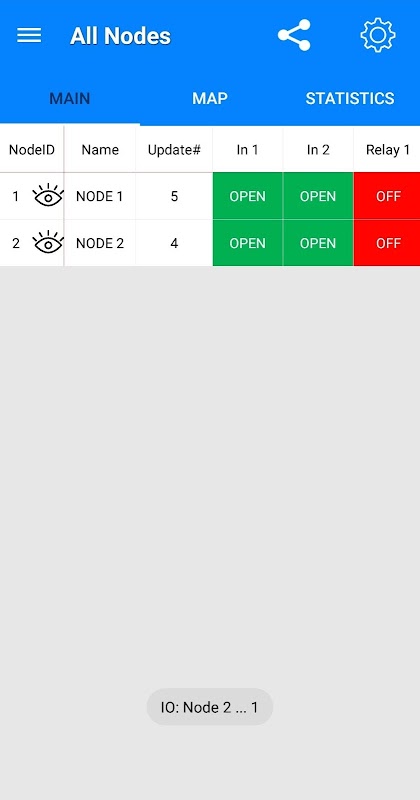

- สถานะอินพุตและเอาต์พุตทั้งหมดของเครือข่ายทั้งหมดสามารถดูได้

- RSSI ของเครือข่ายทั้งหมดสามารถดูได้
