IO Transceiver

Это сопутствующее приложение используется для настройки и просмотра параметров беспроводного приемопередатчика ввода-вывода NIST Control Systems (Pty) Ltd, который называется IO Transceiver.

Приемопередатчик IO имеет 2 релейных выхода, 2 гальванически развязанных входа 5 В (используйте сухие контакты для управления этими входами), 2 гальванически развязанных аналоговых выхода 4–20 мА, 2 аналоговых входа (от 0 до 5 В постоянного тока или от 0 до 20 мА). Он также использует радио LoRA для создания локальной сети (таким образом, НЕ подключен к LoRA WAN, следовательно, нет ежемесячной платы) через запатентованный протокол сетки TDMA.

ТРЕБУЕТСЯ ФИЗИЧЕСКАЯ ПРОВЕРКА (при нажатии кнопки на устройстве IO Transceiver), чтобы включить редактирование параметров.

Используйте это приложение для:

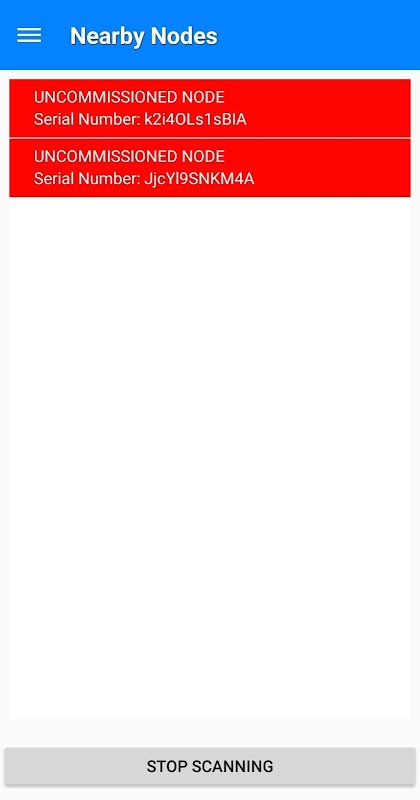

- Ввод узлов в новую сеть (от 2 до 15 узлов на сеть)

- Заменить мертвые узлы (что позволяет сети восстановить полную функциональность после того, как узел был поврежден и не подлежит восстановлению).

- Настроить логику релейного выхода (на основе состояния ОДНОГО или МНОГО входов в сети с помощью до 8 стандартных логических операндов: НЕ, И, NAND, ИЛИ, NOR, XOR и XNOR)

- Настройте аналоговые выходы (соединение с одним аналоговым входом в сети с опциональной инверсией сигнала)

- Захват GPS-координат каждого узла для просмотра на карте в приложении.

- Отключение узла от сети (для целей перемещения).

При подключении через Bluetooth к ЛЮБОМУ узлу в сети:

- Все входные и выходные состояния всей сети могут быть просмотрены.

- RSSI всей сети можно просматривать
