Flux-2D

این نرم افزار تجزیه و تحلیل حالت پایدار و گذرا از سازه های صفحه 2D را با استفاده از روش المان محدود انجام می دهد. این هدف کلی در ابعاد و کاربردی آسان است. می توان از مشکلات اندازه کوچک تا متوسط ​​استفاده کرد.

برای تجزیه و تحلیل حالت پایدار ، دما در کل ساختار محاسبه می شود. برای آنالیزهای گذرا ، درجه حرارت در مقابل زمان به دست می آید. دما را می توان ترسیم یا محصور کرد.

Flux-2D برای استفاده توسط مهندسین طراحی ، دانشجویان مهندسی حرارتی ، سازه ای و مهندسی مکانیک و متخصصان باتجربه که آرزوی راه حل های سریع و دقیق برای طیف گسترده ای از مشکلات دارند ، ایجاد شده است.

فرایند مدل سازی و تحلیل شامل مراحل زیر است:

        1: مدل را نام ببرید

        2: سیستم واحدها را انتخاب کنید

        3: تعریف سیستم مختصات (اختیاری):

                  - دکارتی یا قطبی

                  - مختصات x-y مبدا

        4: اضافه کردن مواد:

                  - نام ماده

                  - هدایت حرارتی k

                  - تراکم وزن ریو

                  - گرمای خاص

        5: اضافه کردن گره:

                  - مختصات x و y

        6: اضافه کردن عناصر:

                  - گره های گوشه ای I-J-K

                  - شناسه مواد

                 - ضخامت

        7: اضافه کردن شرایط مرزی به گره ها:

                 - گره برای استفاده از شرایط مرزی

                 - دمای ثابت

                 - درجه حرارت اولیه (تجزیه و تحلیل گذرا)

                 - تولید گرما

        8: اضافه کردن جرم به گره ها (اختیاری):

                 - گره برای استفاده از وزن

                 - بزرگی جرم

                 - گرمای خاص همراه با جرم

        9: حل سیستم معادلات خطی:

                 - درجه حرارت برای حالت پایدار

                 - زمان متفاوت دما برای گذرا

        10: نمایش نتایج

                 - مشاهده فایل متنی مدل

                 - مشاهده پرونده متن نتایج

                 - به اشتراک گذاشتن پرونده ها

                 - دمای نمودار یا شار گرما

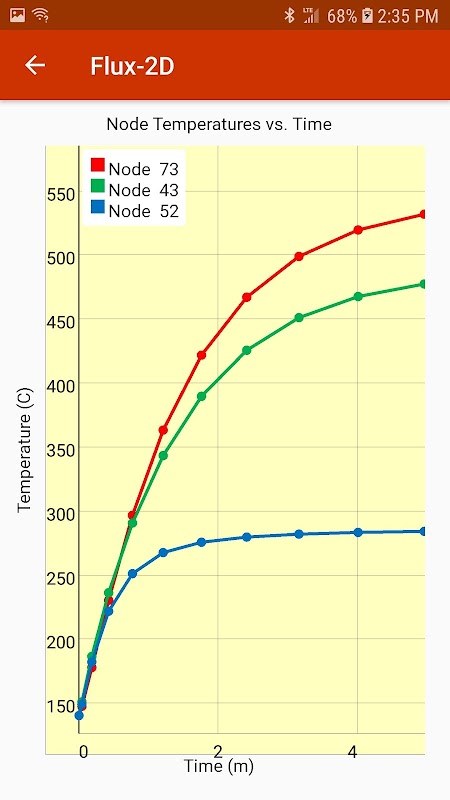

                 - دمای نمودار در مقابل زمان

                 - تحریک دما
