저항의 직렬연결 가상실험

En connectant les résistances en série, vous pouvez observer le courant, la mesure de la tension et le mouvement des électrons dans une expérience virtuelle.

Pour que les étudiants puissent expérimenter directement la valeur actuelle.

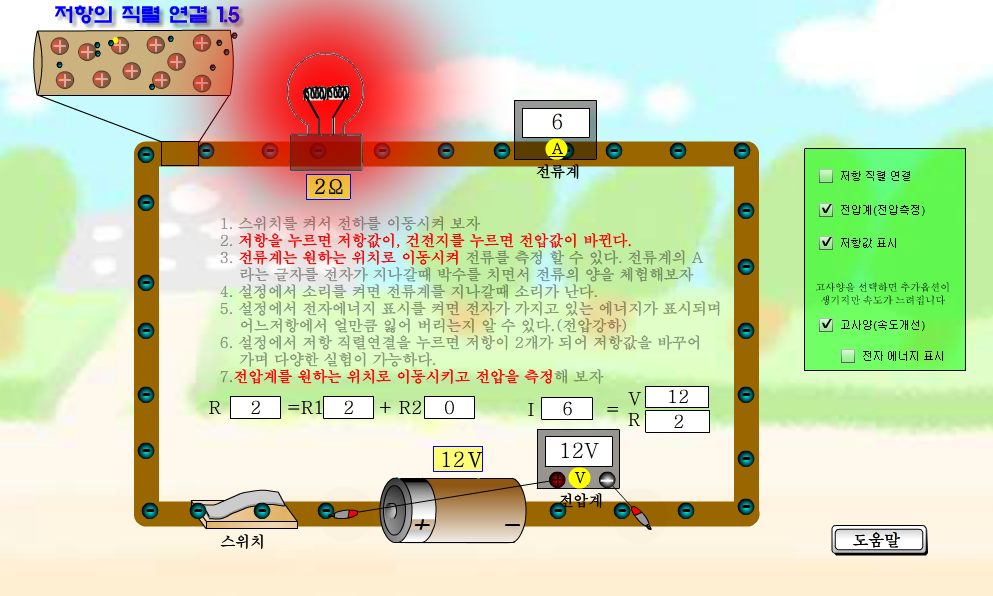

Lorsque les électrons ont passé l'ampèremètre, la couleur de l'ampèremètre a changé

À ce moment-là, les étudiants ont pu ressentir la valeur actuelle en les laissant applaudir.

(Notez que la valeur actuelle n’est pas précise, mais elle est exprimée en fonction du nombre d’électrons traversant le fil.)

L'ampèremètre peut être sélectionné avec la souris et déplacé à la position désirée.

Certains étudiants pensent que le courant diminue après la résistance, mais vous pouvez déplacer l'ampèremètre et le vérifier.

Le concept de tension est exprimé sous la forme d'une barre d'énergie d'un jeu familier aux enfants.

Vous pouvez voir combien d'énergie est perdue lorsque vous passez une résistance (ce qui peut expliquer la quantité de résistance consommée par la résistance).

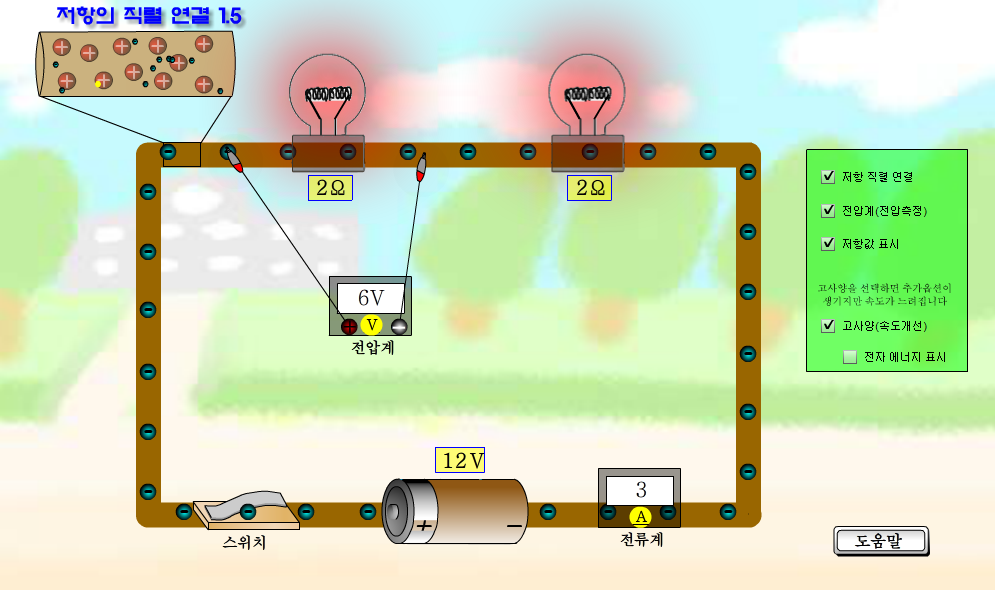

Un voltmètre peut être utilisé pour mesurer directement la tension dans chaque zone.

En fait, lors de la construction d'un circuit électrique, il est préférable de ne pas inclure le voltmètre dans la configuration du circuit électrique.

Je dois le prendre séparément et l'amener plus tard aux deux extrémités de l'endroit que je veux mesurer. Lorsque vous présentez un voltmètre comme celui-ci

Il est également naturel que le voltmètre soit une connexion parallèle.

En appuyant sur une résistance, la résistance passe automatiquement à 1 ohm et 2 ohm.

Si vous cliquez sur l'aide, vous pouvez voir une explication détaillée et la loi d'Ohm simple qui est calculée automatiquement.

Source: https://sciencelove.com/1394 [Kim Jung Sik]
