저항의 직렬연결 가상실험

من خلال ربط المقاومات في سلسلة ، يمكنك مراقبة التيار وقياس الجهد وحركة الإلكترون في تجربة افتراضية.

بحيث يمكن للطلاب تجربة القيمة الحالية مباشرة.

عندما مرت الإلكترونات على مقياس التيار الكهربائي ، تغير لون مقياس التيار الكهربائي

في هذا الوقت ، كان الطلاب قادرين على الشعور بالقيمة الحالية من خلال السماح لهم بالتصفيق.

(لاحظ أن القيمة الحالية هنا ليست دقيقة ، ولكن يتم التعبير عنها باستخدام عدد الإلكترونات التي تمر عبر السلك.)

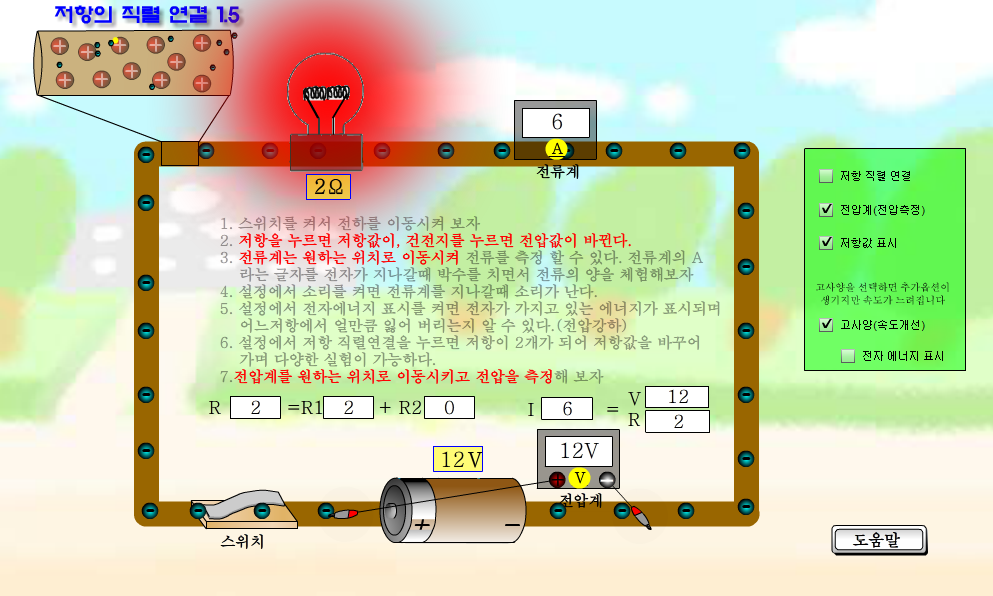

يمكن اختيار مقياس التيار الكهربائي بالماوس ونقله إلى الموضع المطلوب.

هناك طلاب يعتقدون أن التيار ينخفض ​​بعد المقاومة ، ولكن يمكنك تحريك مقياس التيار الكهربائي حوله والتحقق منه.

يتم التعبير عن مفهوم الجهد في شكل شريط الطاقة للعبة مألوفة للأطفال.

يمكنك أن ترى مقدار الطاقة المفقودة عند تمرير المقاوم (والذي يمكن أن يفسر مقدار المقاومة التي يستهلكها المقاوم).

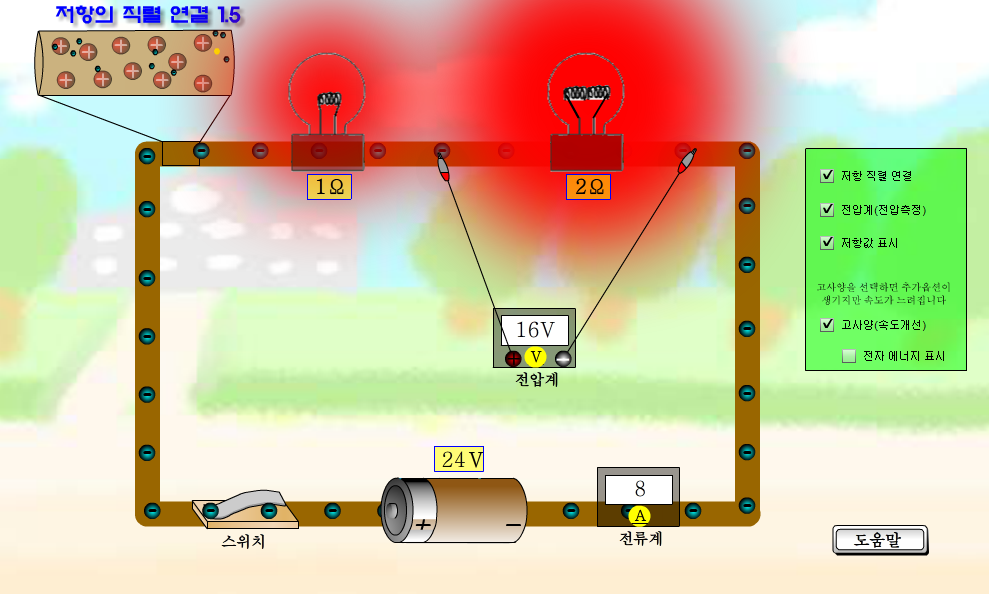

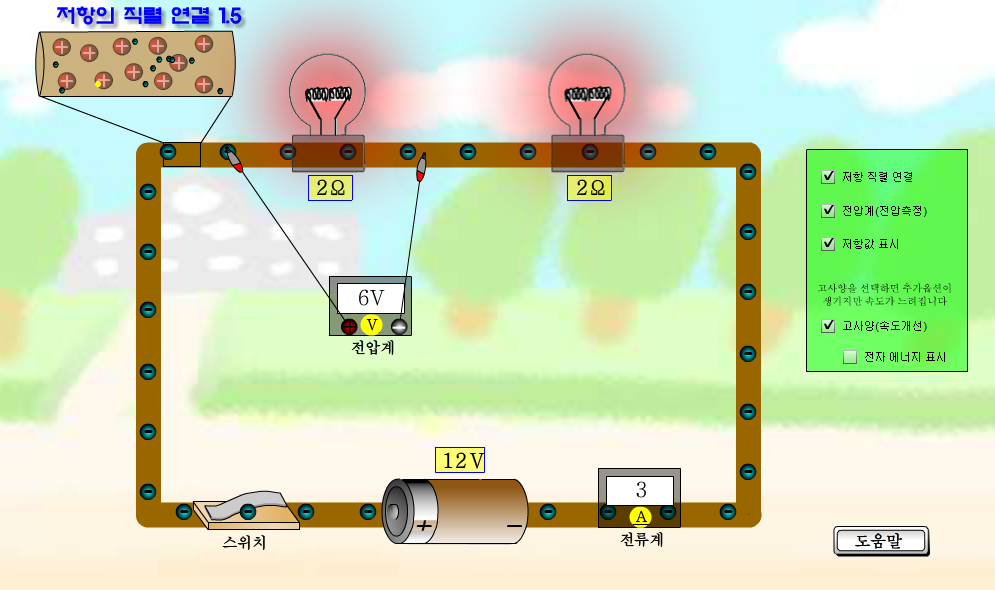

يمكن استخدام الفولتميتر لقياس الجهد المباشر في كل منطقة.

في الواقع ، عند إنشاء دائرة كهربائية ، من الأفضل عدم تضمين الفولتميتر في تكوين الدائرة الكهربائية.

يجب أن آخذها بشكل منفصل ثم أحضرها إلى طرفي المكان الذي أريد قياسه. عندما تقدم الفولتميتر مثل هذا

ومن الطبيعي أيضًا أن يكون الفولتميتر عبارة عن اتصال متوازي.

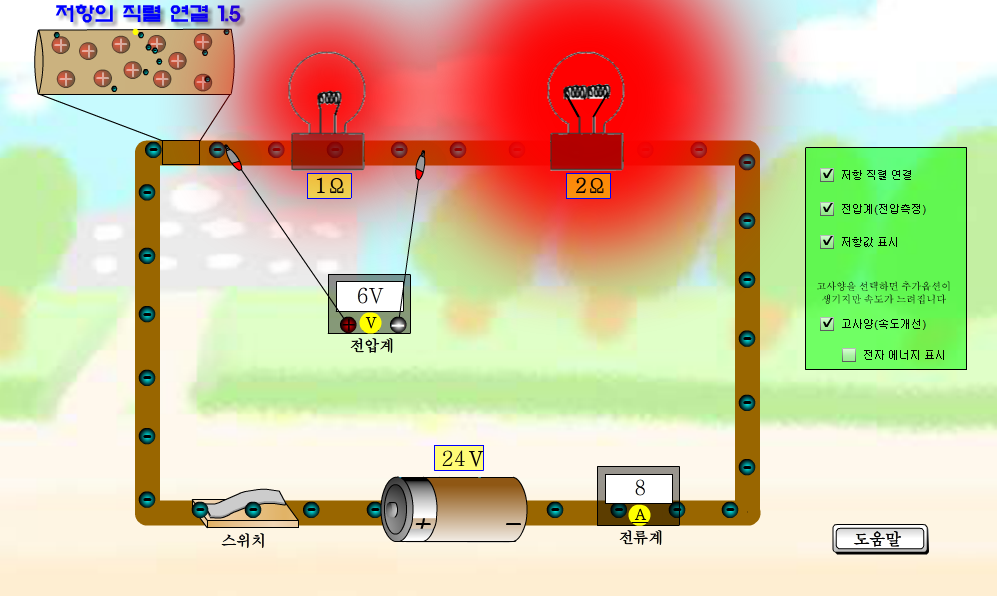

يؤدي الضغط على المقاوم إلى تغيير المقاومة إلى 1 أوم و 2 أوم.

إذا قمت بالنقر فوق التعليمات ، يمكنك مشاهدة شرح مفصل وقانون أوم بسيط والذي يتم حسابه تلقائيًا.
