저항의 직렬연결 가상실험

ด้วยการเชื่อมต่อตัวต้านทานแบบอนุกรมคุณสามารถสังเกตกระแสการวัดแรงดันและการเคลื่อนที่ของอิเล็กตรอนในการทดลองเสมือน

เพื่อให้นักเรียนได้สัมผัสกับคุณค่าปัจจุบันโดยตรง

เมื่ออิเล็กตรอนผ่านแอมมิเตอร์แล้วสีของแอมแปร์ก็เปลี่ยนไป

ในเวลานี้นักเรียนสามารถรู้สึกถึงคุณค่าในปัจจุบันโดยให้พวกเขาปรบมือ

(โปรดทราบว่าค่าปัจจุบันที่นี่ไม่ถูกต้อง แต่จะแสดงโดยใช้จำนวนอิเล็กตรอนผ่านลวด)

แอมป์มิเตอร์สามารถเลือกได้ด้วยเมาส์และย้ายไปยังตำแหน่งที่ต้องการ

มีนักเรียนที่คิดว่ากระแสไฟฟ้าลดลงหลังจากการต่อต้าน แต่คุณสามารถเลื่อนแอมป์มิเตอร์ไปรอบ ๆ และตรวจสอบได้

แนวคิดของแรงดันไฟฟ้าแสดงออกมาในรูปของแท่งพลังงานของเกมที่เด็ก ๆ คุ้นเคย

คุณสามารถเห็นพลังงานที่สูญเสียไปเมื่อคุณผ่านตัวต้านทาน (ซึ่งสามารถอธิบายได้ว่าตัวต้านทานนั้นถูกใช้ไปเท่าใด)

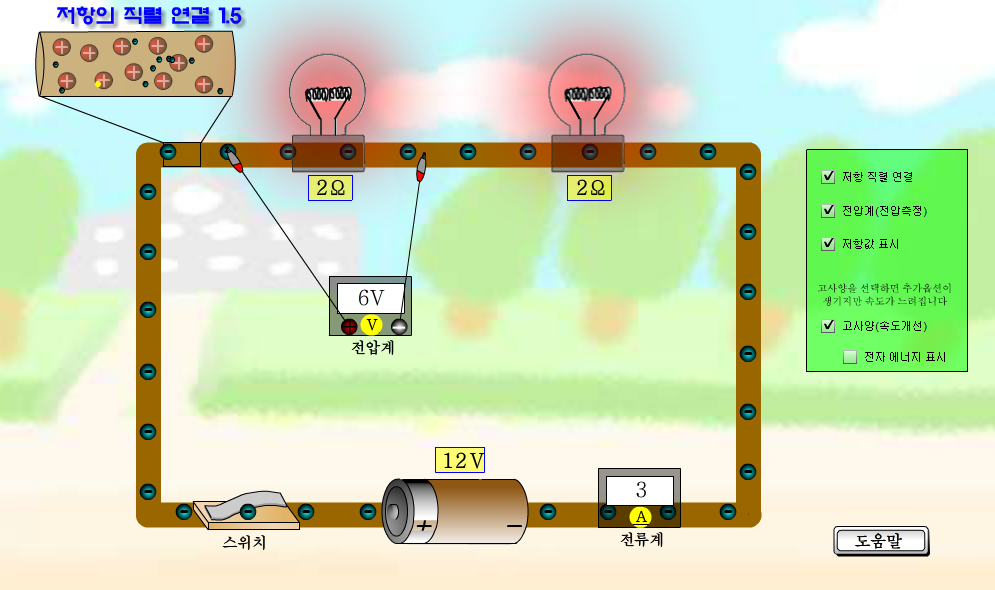

โวลต์มิเตอร์สามารถใช้วัดแรงดันไฟฟ้าในแต่ละโซนได้โดยตรง

ในความเป็นจริงเมื่อสร้างวงจรไฟฟ้ามันจะดีกว่าที่จะไม่รวมโวลต์มิเตอร์ในการกำหนดค่าวงจรไฟฟ้า

ฉันต้องใช้มันแยกกันและต่อมาก็นำมาไว้ที่ปลายทั้งสองของสถานที่ที่ฉันต้องการวัด เมื่อคุณนำเสนอโวลต์มิเตอร์แบบนี้

มันเป็นธรรมชาติที่โวลต์มิเตอร์นั้นเชื่อมต่อแบบขนาน

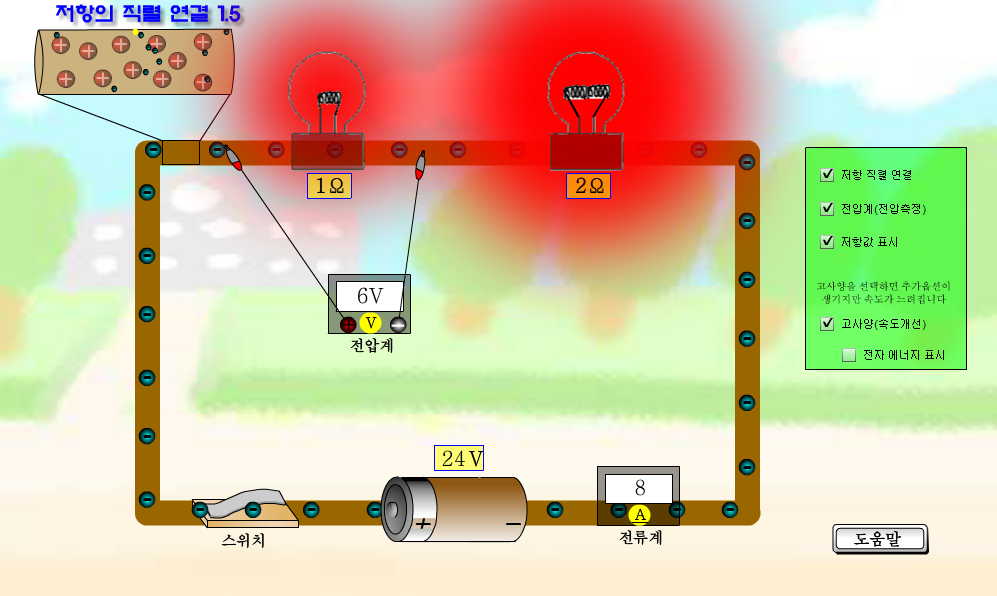

การกดตัวต้านทานจะเปลี่ยนความต้านทานเป็น 1 โอห์มและ 2 โอห์มโดยอัตโนมัติ

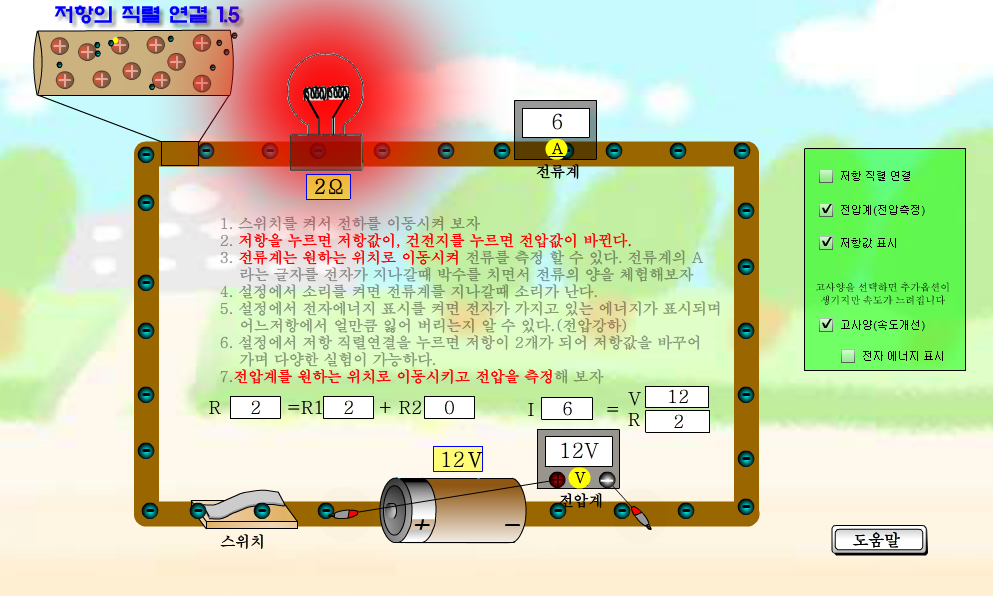

หากคุณคลิกที่ความช่วยเหลือคุณสามารถดูคำอธิบายโดยละเอียดและกฎของโอห์มอย่างง่ายซึ่งคำนวณโดยอัตโนมัติ

ที่มา: https://sciencelove.com/1394 [Kim Jung Sik]
