Cone Developer

Comme un fabricant de 40 ans, la dernière trigonométrie 30 ou alors que le chef d'atelier, je suis constamment utilisé pour calculer etc. cônes, des coudes segmentaires et bien plus encore. Aujourd'hui, je suis constamment demandé par les fabricants pour calculer la longueur développés etc. pour les sauver du temps et de l'effort de pose it out. Je l'ai développé cette application afin qu'ils puissent le faire pour eux-mêmes et donc sauver «Mon temps".

Une pratique application facile à utiliser pour le développement de cônes, l'application va se développe toute véritable cône de toute taille ou l'épaisseur, les entrées peuvent être en pouces ou millimètres.

Quatre formes coniques de base à choisir si l'écran d'entrée correcte est affichée.

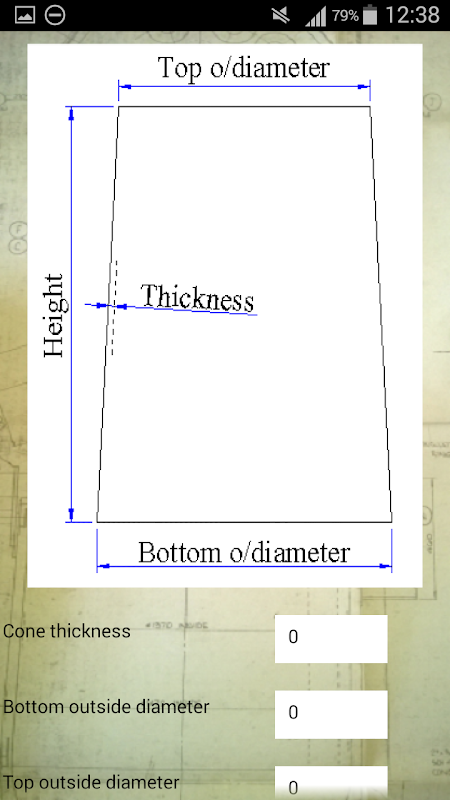

            Un cône multi-pièce standard avec joints verticaux

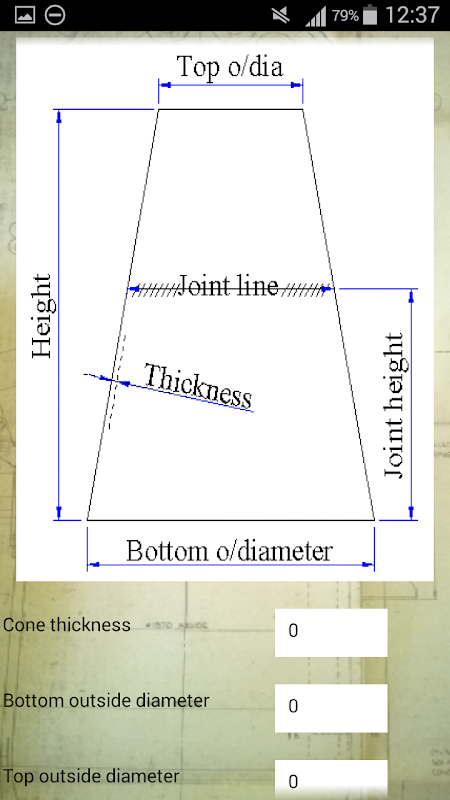

            Un cône multi-pièce standard avec des joints verticaux et un joint horizontal

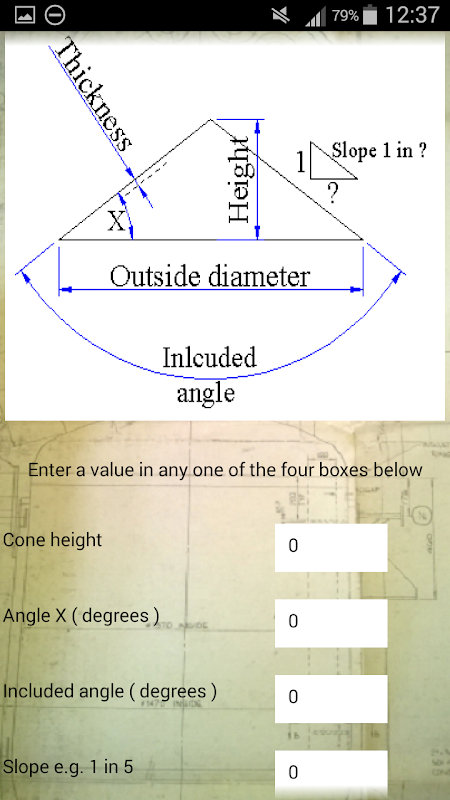

            Un type de toit multi-pièce cône

            Une seule pièce de cône encaissée

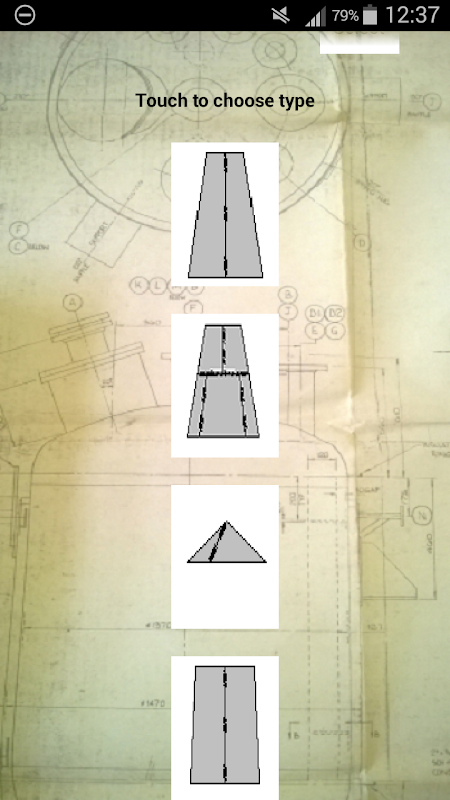

Choisissez le type de cône vous souhaitez développer en appuyant sur / toucher l'icône correspondante.

Une fois que vous avez sélectionné le type de cône que vous souhaitez développer, l'écran des entrées pertinentes apparaîtra

Sélectionnez mms ou en pouces pour les détails d'entrée (millimètres est le réglage par défaut).

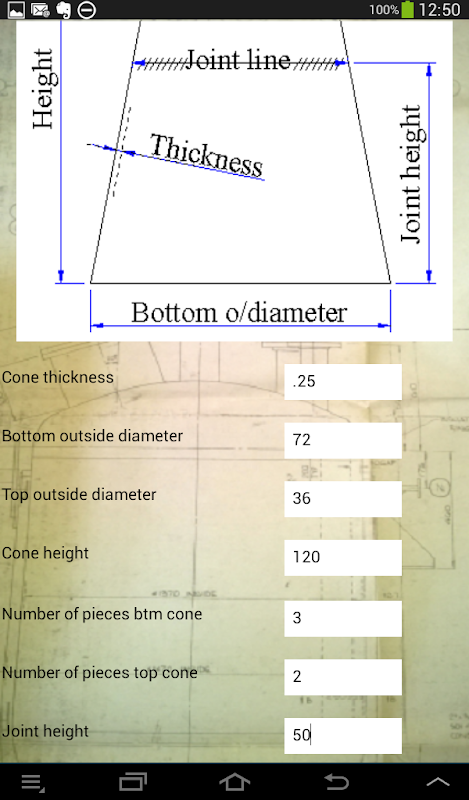

Entrez les détails de cône dans les cases correspondantes et appuyez sur / appuyez sur le bouton Développer.

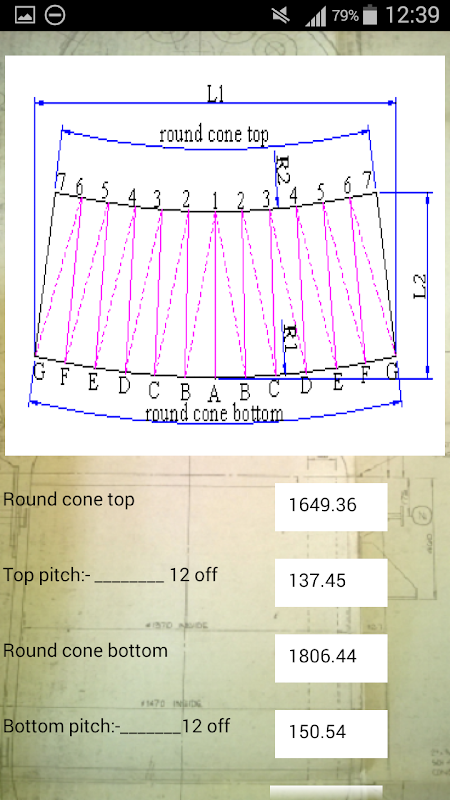

L'écran de résultats apparaîtra avec les dimensions de la forme et un dessin de référence pour la pose du modèle, ainsi que les mesures L1 et L2, qui donnent les dimensions globales du modèle développé. Cela vous permet de vérifier que le modèle développé sera adapter sur le matériau de plaque disponibles, et, si nécessaire, de modifier les détails d'entrée de telle sorte que le modèle développé ne rentre sur le matériau par exemple nombre de pièces, hauteur joint horizontal etc.

Pour modifier les détails d'entrée Presse / toucher le bouton Effacer les résultats au bas de l'écran, cela vous permettra de revenir à la page des entrées où vous pouvez modifier tout ou partie des entrées et ensuite développer le cône avec les nouveaux détails

Si vous souhaitez effacer toutes les entrées sur la touche CLEAR en bas de l'écran, cela va effacer toutes les boîtes d'entrée de cône, mais ne modifiera pas votre choix de millimètres ou en pouces.

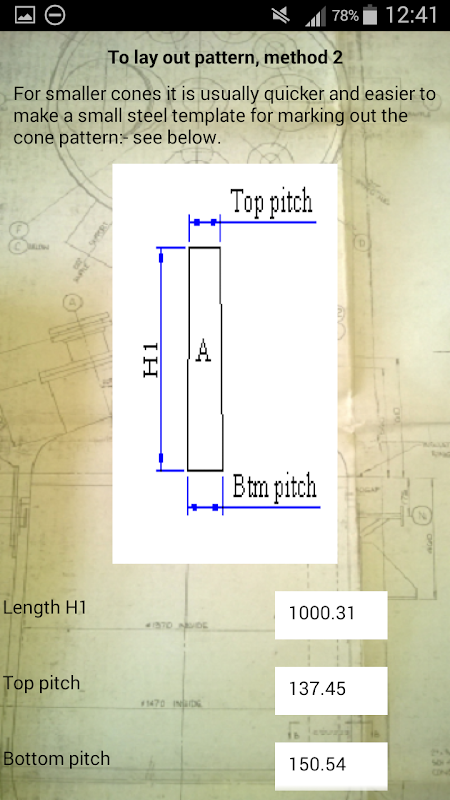

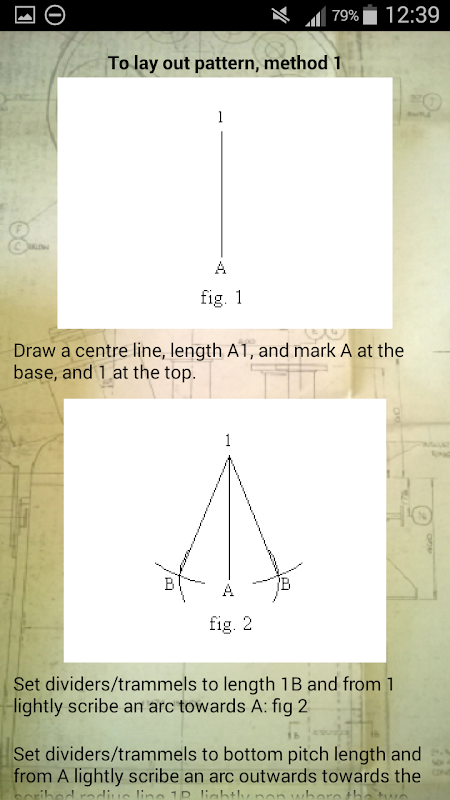

Le cône raide côté est développé en utilisant la méthode de triangulation, cela est parce que la mesure sommet R1, est généralement trop gros pour être en mesure de balancer le rayon. Deux méthodes pour la pose sur le modèle de cône encaissée sont indiqués sur la page de résultats avec les détails du motif etc.

Note! Si vous développez un cône norme dont la mesure sommet R1 dépasse 6500 mm ou 255 pouces, alors vous aurez la possibilité soit de poursuivre le développement en utilisant la méthode de la ligne radiale, ou, pour utiliser la méthode de triangulation. Quelle que soit la méthode que vous choisissez, vous pouvez passer à l'autre en appuyant sur la méthode / toucher le bouton Effacer les résultats au bas de l'écran, cela vous permettra de revenir à l'écran d'entrées. Appuyez sur le bouton Développer et lorsque vous êtes invité choisir l'autre option.

Je souhaite que de vos commentaires / commentaires je vais être en mesure d'ajouter des fonctionnalités supplémentaires et des modifications pertinentes dans les éditions futures.
