Cone Developer

Sebagai FABRICATOR dari 40 + tahun, yang terakhir 30 atau lebih sebagai manajer lokakarya, saya telah terus-menerus digunakan trigonometri dll untuk menghitung kerucut, tikungan segmental dan banyak lagi. Saat ini saya terus-menerus diminta oleh perakit untuk menghitung panjang maju dll untuk menyelamatkan mereka waktu dan upaya meletakkan keluar. Saya telah mengembangkan aplikasi ini sehingga mereka dapat melakukannya untuk diri mereka sendiri dan karena itu menyelamatkan "MY WAKTU".

Sebuah berguna mudah untuk menggunakan aplikasi untuk mengembangkan kerucut, kehendak app berkembang setiap kerucut benar dari berbagai ukuran, atau ketebalan, masukan bisa dalam inci, atau milimeter.

Empat bentuk kerucut dasar untuk memilih dari sehingga layar input yang benar ditampilkan.

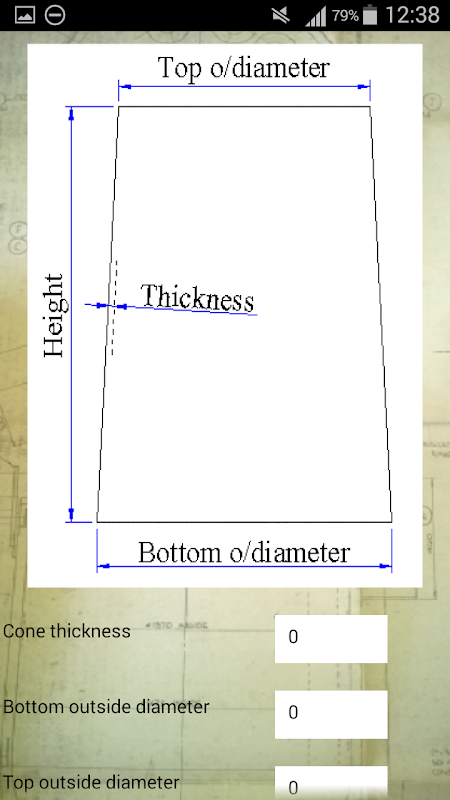

            Sebuah standar multi-piece kerucut dengan vertikal sendi

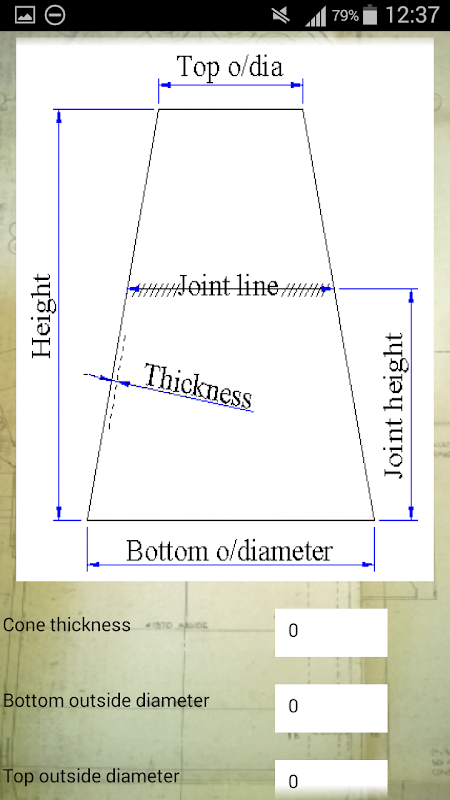

            Sebuah standar multi-piece kerucut dengan sendi vertikal dan satu sendi horisontal

            Suatu jenis atap multi-piece kerucut

            Sebuah satu bagian curam kerucut sisi

Memilih jenis kerucut Anda ingin mengembangkan dengan menekan / menyentuh ikon yang relevan.

Setelah Anda memilih jenis kerucut Anda ingin mengembangkan, layar input yang relevan akan muncul

Pilih salah satu mms atau inci untuk rincian input (milimeter adalah pengaturan default).

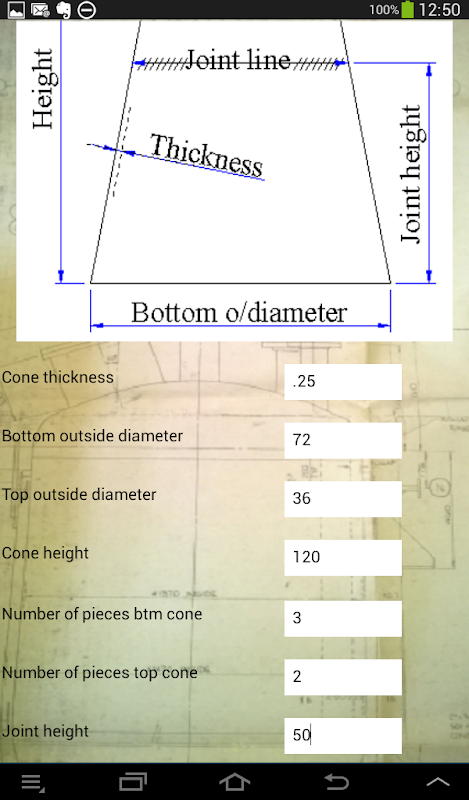

Masukkan rincian kerucut ke dalam kotak yang relevan dan tekan / sentuh Mengembangkan tombol.

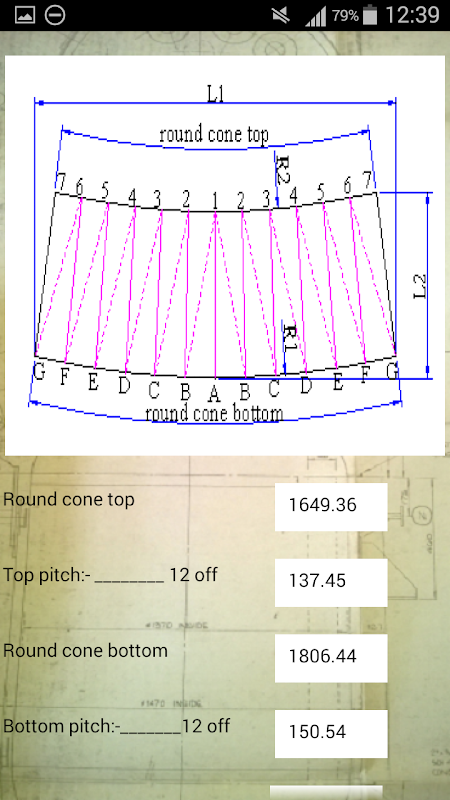

Hasil layar akan muncul dengan dimensi pola dan gambar referensi untuk meletakkan pola, ditambah pengukuran L1 dan L2, yang memberikan ukuran keseluruhan pola yang dikembangkan. Hal ini memungkinkan Anda untuk memeriksa bahwa pola yang dikembangkan akan cocok pada bahan piring yang tersedia, dan, jika diperlukan, untuk mengubah rincian masukan sehingga pola yang dikembangkan tidak sesuai pada materi misalnya jumlah potongan, tinggi sendi horisontal dll

Untuk mengubah rincian masukan tekan / sentuh hasil Batal tombol di bagian bawah layar, ini akan kembali Anda ke halaman input di mana Anda dapat mengubah salah satu atau semua masukan dan kemudian mengembangkan kerucut dengan rincian baru

Jika Anda ingin menghapus semua masukan tekan tombol yang jelas di bagian bawah layar, ini akan menghapus semua kotak masukan kerucut tapi tidak akan mengubah pilihan Anda milimeter atau inci.

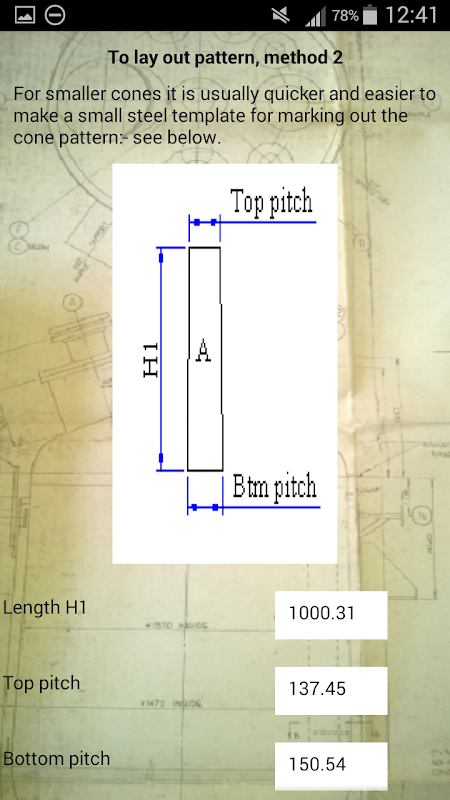

Curam sisi kerucut dikembangkan dengan menggunakan metode Triangulasi, hal ini karena pengukuran puncak R1, biasanya terlalu besar untuk dapat mengayunkan jari-jari. Dua metode untuk meletakkan pola kerucut sisi curam ditampilkan pada halaman hasil bersama dengan rincian pola dll

Catatan! Jika Anda sedang mengembangkan sebuah kerucut standar yang pengukuran puncak R1 melebihi 6500 mm atau 255 inci, maka Anda akan diberikan pilihan untuk melanjutkan pembangunan dengan menggunakan metode garis Radial, atau, untuk menggunakan metode Triangulasi. Apapun metode yang Anda pilih, Anda dapat mengubah ke metode lain dengan menekan / menyentuh hasil Batal tombol di bagian bawah layar, ini akan mengembalikan Anda ke layar input. Tekan tombol Mengembangkan dan ketika diminta memilih pilihan lainnya.

Saya berharap bahwa dari tanggapan / komentar saya akan dapat menambahkan fitur tambahan yang relevan dan perubahan di edisi mendatang.
