Transformer Calculator

De applicatie is ontworpen om de kosten van de kracht en energie verliezen in transformatoren en autotransformators berekenen. Het is ontworpen om de gegevens van de volgende typen transformatoren gebruikt:

een twee-wikkeling transformator - transformator met een secundaire wikkeling spanning;

drie-wikkeling transformatoren - transformator met twee secundaire wikkelingen: primaire en secundaire.

Parameters voor input:

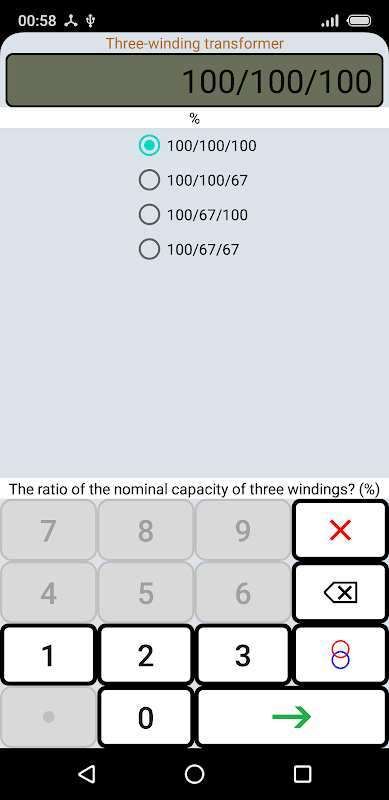

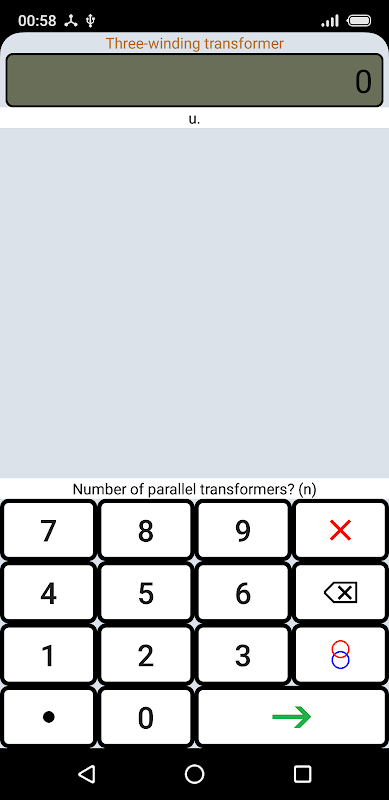

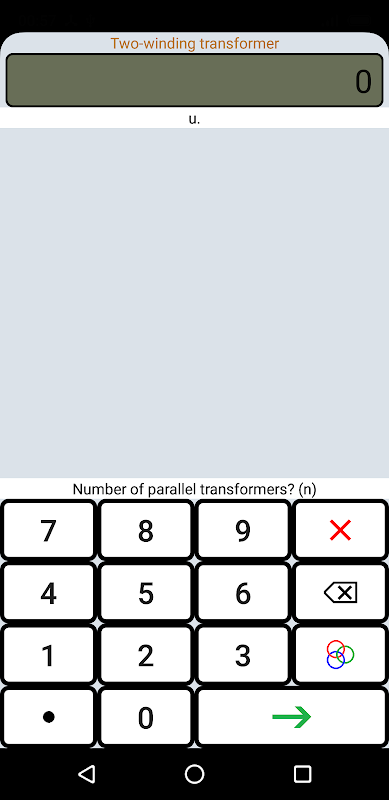

n - Aantal parallelle transformatoren (u.)

Snom - Nominaal vermogen transformator (kVA)

Smax - Transformer belasting op maximale capaciteit (kVA)

SHV - Geschatte capaciteit aan de kant van hogere spanning (HV) transformator (kVA)

SMV - geschatte capaciteit op de middenspanning (MV) transformator (kVA)

Slv - Geschatte capaciteit aan de kant van de lage voltage (LV) transformator (kVA)

ΔPnl - No-load verlies van de transformator (kW)

ΔPsc - Verlies van de transformator kortsluiting (kW)

Psc (hm) - Verlies van kortsluiting van de hoogspanning op de gemiddelde (kW)

Psc (hl) - Verlies van kortsluiting van de hoogste tot de laagste spanning (kW)

Psc (ml) - Verlies van kortsluiting van de middenspanning het laagste (kW)

Inl - De waarde van de belastingsstroom van de transformator (%)

USC - Kortsluiting spanning van de transformator (%)

USC (hm) - Kortsluiting spanning van een hogere spanning op de gemiddelde (%)

USC (hl) - Kortsluiting spanning van een hogere naar een lagere spanning (%)

USC (ml) - Kortsluiting spanning van de middenspanning tot het laagste (%)

Tmax - De tijdswaarde van de maximale belasting van de transformator (h.)

Tmax (hv) - De tijdswaarde van de maximale belasting op de HV zijde van de transformator (h).

Tmax (mv) - De tijdswaarde van de maximale belasting van de MV van de transformator (h).

Tmax (lv) - De tijdswaarde van de maximale belasting op de LS-zijde van de transformator (h).

Ty - (. H) Aantal uren van de transformator voor het jaar

C¤ - Het gemiddelde tarief voor actieve vermogen (¤ / kWh.)

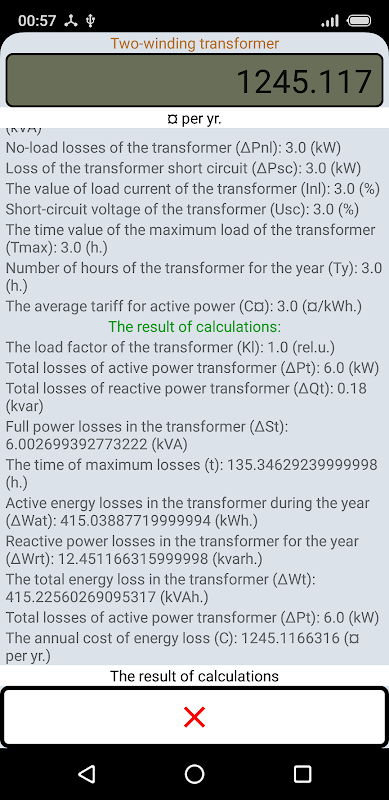

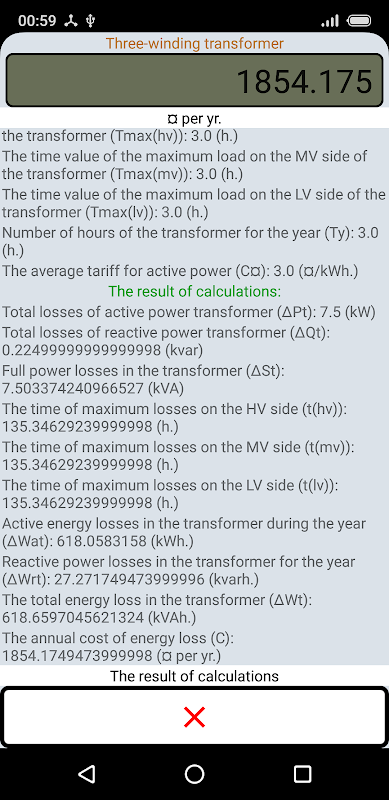

Parameters verkregen na berekeningen:

Kl - De bezettingsgraad van de transformator (rel.u.)

ΔPt - Totaal verlies van actieve transformator (kW)

AQT - Totaal verlies aan reactief vermogen transformator (kvar)

ΔSt - Volle kracht verliezen in de transformator (kVA)

t - De tijd van de maximale verliezen (h.)

t (hv) - De tijd van de maximale verliezen op de kant HV (h.)

t (mv) - De tijd van de maximale verliezen op de MV zijde (h.)

t (lv) - De tijd van de maximale verliezen op de LV zijde (h.)

ΔWat - Actieve energie verliezen in de transformator tijdens het jaar (kWh).

ΔWrt - Reactief vermogen verliezen in de transformator voor het jaar (kvarh).

ΔWt - Het totale verlies van energie in de transformator (kVAh.)

C - De jaarlijkse kosten van energieverlies (¤ per jaar)
