Alignment Viewer V3

[VERSI LEGACY - TIDAK DIPERBARUI LAGI]

Hemat waktu dengan Alignment Viewer – Impor alinyemen rel atau jalan dan terima informasi rantai/stasiun dan posisi offset secara real-time.

Dirancang untuk membantu konstruksi/pemeliharaan jalan raya dan kereta api melakukan inspeksi lokasi dengan cepat dan mudah untuk mengidentifikasi dan melaporkan masalah lokasi dan kemajuan dari lapangan. Foto yang diberi tanda air dengan rantai / stasiun dan offset memastikan laporan cepat, akurat, dan sesuai dengan BIM, menjadikan ini aplikasi sempurna untuk Insinyur Sipil modern.

Impor dan lihat garis geometris, titik, dan jelajahi potongan melintang yang diambil dari data desain dan permukaan tanah yang disediakan. Konversi antara koordinat dunia geodesi WGS84/ETRS89 (Lintang Bujur) dan Cartesian Easting Northing berdasarkan ribuan transformasi jaringan yang tersedia dengan pergeseran situs opsional dan faktor skala.

****Fitur Penampil Penyelarasan****

Silakan temukan di bawah daftar lengkap fitur yang disediakan oleh Alignment Viewer:

**Penyelarasan Jalan / Rel**

Impor perataan dari LandXML (.xml), atau format NRG Alignment (.nst).

Memberikan dukungan untuk alinyemen jalan dan rel yang menggabungkan Kurva, Spiral, Clothoid, Parabola, dan Lurus.

Pembaruan posisi real-time di Chainage / Station dan Offset.

Ambil tanda air foto dengan Chainage / Station dan Offset.

**Pin / Titik Geometris**

Memungkinkan impor pin dari file Google Earth (.kml), NRG Ground Plot Files (.gpf) dan file ASCII/CSV (.txt).

Pin dapat ditempatkan secara manual berdasarkan koordinat geodesi, Cartesian, atau geometri.

Memungkinkan untuk mengedit pin yang diimpor.

Memungkinkan ekspor file pin baru (.kml, .gpf, atau .txt).

**Garis Geometris**

Garis dapat diimpor dari file Google Earth (.kml).

Garis dapat dimuat ke peta, dimuat ke penampang, atau dimuat ke keduanya.

Warna tampilan penampang dapat dipilih untuk setiap file baris.

Memberikan dukungan untuk memuat beberapa file baris sekaligus.

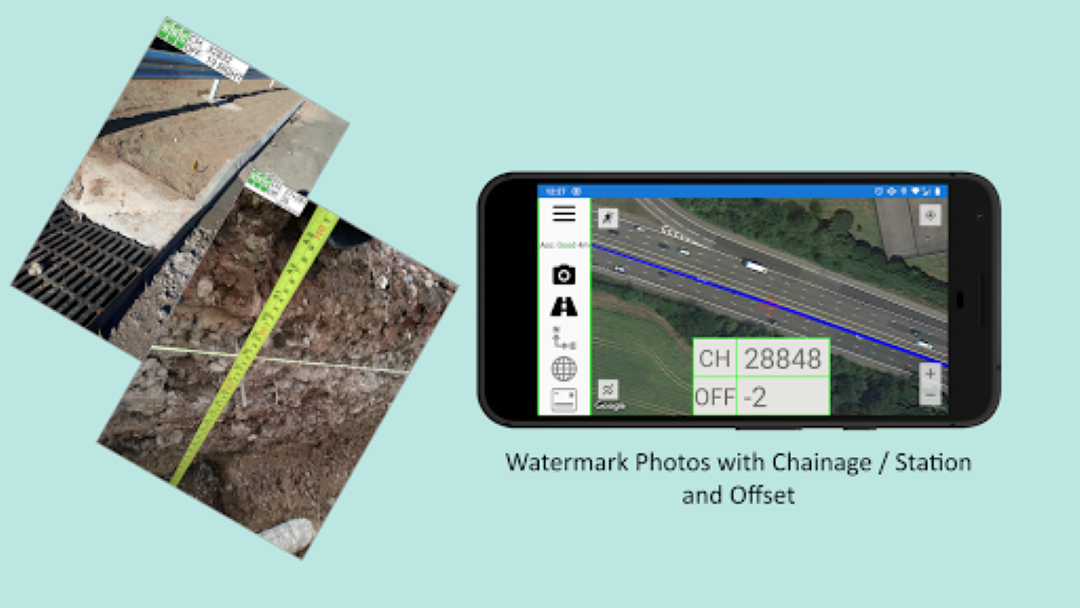

**Foto yang diberi Watermark**

Foto dapat diambil yang kemudian akan diberi watermark dengan Chainage/Stasiun dan Offset lokasi saat ini.

**Persimpangan**

Memungkinkan pembuatan penampang tegak lurus terhadap kesejajaran atau arah geometris tertentu.

Pembaruan lintas bagian secara real-time.

Mode penampang mendukung jeda pembaruan, mengunci skala/transformasi, dan mengimpor data ketinggian tanah Google.

**Mode lanskap**

Sempurna untuk ditempatkan di dasbor kendaraan Anda Mode lanskap NRG Alignment Viewer memberikan pembaruan yang jelas dan real-time pada posisi perangkat dalam hal koordinat WGS84, Cartesian EN, dan Geometric Alignment (Chainage/Station/Meterage).

****Opsi Konfigurasi****

Alignment Viewer menyediakan daftar lengkap opsi konfigurasi yang memungkinkan aplikasi disesuaikan dengan preferensi Anda.

**Opsi Konfigurasi Perataan Geometris**

Formasi tampilan offset: -/+ atau Kiri/Kanan.

Jarak penyelarasan: Chainage/Station/Meterage.

Format perataan 10000/10+000/100+00

Tampilan tempat desimal untuk Alignment/EN.

**Opsi Konfigurasi Peta**

Tampilan lalu lintas.

Jenis peta Jalan, Satelit, dan Hibrid.

Rambut silang.

Bilah skala peta.

Satuan pengukuran: Imperial/Metrik.

**Opsi Konfigurasi Lintas Bagian**

Pusat penampang: Titik Tengah atau Offset yang ditentukan pengguna.

Bagian skala yang ditentukan pengguna / Jarak penampang.

Berlebihan Vertikal.

Jarak segmen Google Elevation

Aktifkan / Nonaktifkan bilah Skala.

**Opsi Konfigurasi Foto yang diberi Watermark**

Posisi tanda air

Ukuran tanda air

Tampilkan nama alinyemen jalan/rel

Tampilkan akurasi gps

Tanggal pertunjukan

Waktu pertunjukan

**Panduan**

Panduan NRG Alignment Viewer dapat ditemukan di http://www.nrgsurveys.co.uk/downloads/alignmentviewer.pdf

Sangat disarankan agar pengguna baru melihat manual untuk memanfaatkan NRG Alignment Viewer sepenuhnya.

Tag: GPS, Penjajaran Jalan, Penjajaran Rel, WGS84, ETRS89, OSGB36, Teknik Sipil, Pemeliharaan Jalan Raya, Survei, Penampang, Pembangunan Jalan, Chainage, Stasiun.
