Flange Bolt Chart

फ़्लैंज बोल्ट चार्ट के साथ सेकंडों में फ़्लैंज, पाइप और बोल्ट डेटा देखें।

सभी डेटा ऑफ़लाइन उपलब्ध है, लुकअप तात्कालिक हैं।

यहां उपलब्ध डेटा का एक नमूना मात्र है।

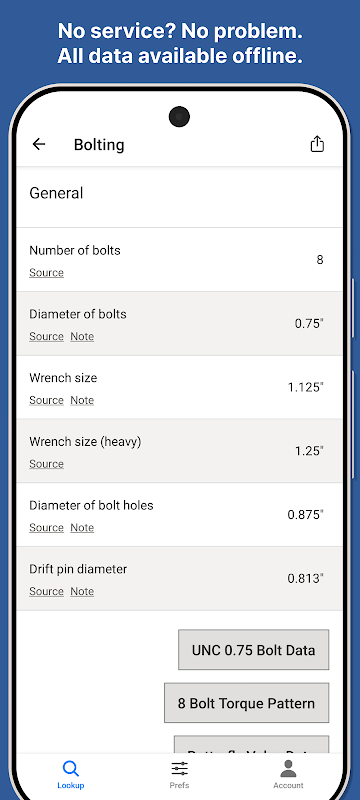

निकला हुआ किनारा बोल्टिंग डेटा:

1. बोल्ट की संख्या

2. बोल्ट का व्यास

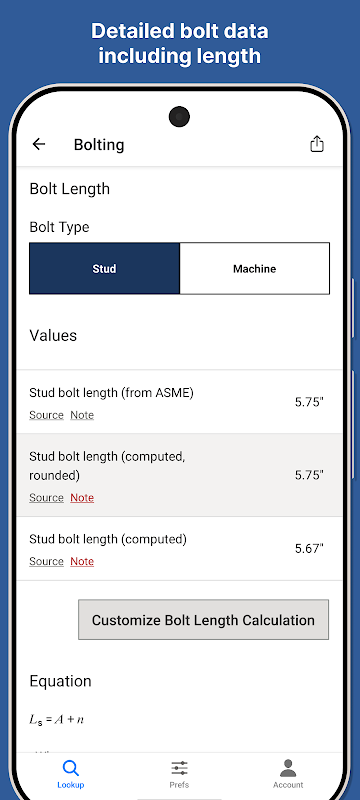

3. बोल्ट की लंबाई

4. रिंच का आकार

5. टॉर्क पैटर्न

6. लक्ष्य टोक़

निकला हुआ किनारा आयाम डेटा:

1. निकला हुआ किनारा का बाहरी व्यास

2. निकला हुआ किनारा मोटाई

3. बोल्ट सर्कल का व्यास

4. निकला हुआ किनारा वजन

पाइप डेटा:

1. बाहरी व्यास

2. दीवार की मोटाई

3. अनुसूची

4. वजन

5. तरल पदार्थ के साथ वजन

गैस्केट डेटा:

1. व्यास के अंदर गैसकेट

2. गैसकेट बाहरी व्यास

3. सर्पिल घाव आयाम

4. टाइप आर रिंग आयाम

और भी कई क्षेत्र.

सभी मानों की गणना या सीधे एएसएमई बी16.5 "पाइप फ्लैंज और फ्लैंग्ड फिटिंग: एनपीएस 1/2 से एनपीएस 24 मीट्रिक/इंच मानक" जैसे आधिकारिक मानकों से प्राप्त की जाती है।

फ्लैंज, पाइप और बोल्ट डेटा को फ्लैंज बोल्ट चार्ट के साथ देखना पीडीएफ चार्ट और तालिकाओं के माध्यम से खोजने की तुलना में कहीं अधिक तेज और कम त्रुटि प्रवण है। उपकरण का एकमात्र उद्देश्य पाइपफिटर्स, स्टीमफिटर्स और पाइपिंग में काम करने वाले अन्य लोगों के लिए फ्लैंज बोल्ट आकार और टॉर्क पैटर्न जैसी पाइपिंग जानकारी को देखना जितना संभव हो उतना सरल बनाना है।

क्या कोई ऐसी सुविधा है जो आप फ्लैंज बोल्ट चार्ट से चाहते हैं जो आपको दिखाई नहीं देती है? ऐप के माध्यम से इसका अनुरोध करें और हम इसे विकास कार्यक्रम में जोड़ने की पूरी कोशिश करेंगे।

ऐप की विशेषताएं:

1. पूर्ण ऑफ़लाइन क्षमता: उपयोग करने के लिए कोई इंटरनेट कनेक्शन आवश्यक नहीं है। सारा डेटा आपके फ़ोन पर स्थानीय रूप से संग्रहीत किया जाता है। (ऐप को कुल मिलाकर न्यूनतम संग्रहण स्थान की आवश्यकता होती है)

2. त्वरित डेटा लुकअप। बस आवश्यक इनपुट दर्ज करें (जैसे नाममात्र पाइप आकार और निकला हुआ किनारा वर्ग) और ऐप तुरंत आपके द्वारा खोजे जा रहे निकला हुआ किनारा, पाइप या बोल्ट आउटपुट के लिए सही मान पॉप्युलेट कर देता है।

3. फ्लैंज टॉर्क अनुक्रम छवियां: स्टड क्रमांकित के साथ, चित्र के रूप में टॉर्क अनुक्रमों की पूरी सूची शामिल है।

इस ऐप में दी गई जानकारी शामिल है, लेकिन यहीं तक सीमित नहीं है:

(1) एनपीएस 1/2 से एनपीएस 60 आकार में रेटिंग वर्ग पदनाम 150, 300, 400, 600, 900, और 1500 वाले फ्लैंज और एनपीएस 1/2 से एनपीएस 12 आकार में रेटिंग वर्ग पदनाम 2500 वाले फ्लैंज, दी गई आवश्यकताओं के साथ इंच इकाइयों में व्यक्त बोल्ट और निकला हुआ किनारा बोल्ट छेद के व्यास के साथ अमेरिकी प्रथागत इकाइयाँ;

(2) एनपीएस 1/2 से एनपीएस 60 आकार में रेटिंग वर्ग पदनाम 150 और 300 के साथ फ्लैंज्ड फिटिंग, अमेरिका में दी गई आवश्यकताओं के साथ बोल्ट के व्यास और इंच इकाइयों में व्यक्त फ्लैंज बोल्ट छेद के साथ प्रथागत इकाइयां;

(3) अमेरिकी प्रथागत इकाइयों में एनपीएस 1/2 से एनपीएस 60 आकार में रेटिंग वर्ग पदनाम 400, 600, 900, और 1500 के साथ फ्लैंग्ड फिटिंग और एनपीएस 1/2 से एनपीएस 12 आकार में रेटिंग वर्ग पदनाम 2500 के साथ फ्लैंग्ड फिटिंग।

4 बोल्ट से 60 बोल्ट अनुक्रम को कवर करता है।
