IO Transceiver

इस साथी ऐप का उपयोग NIST कंट्रोल सिस्टम (Pty) लिमिटेड के वायरलेस इनपुट / आउटपुट ट्रांसीवर के मापदंडों को कॉन्फ़िगर करने और देखने के लिए किया जाता है जिसे IO ट्रांसीवर कहा जाता है।

IO ट्रांसीवर के पास 2 रिले आउटपुट, 2 गैल्वेनिक रूप से पृथक 5V बंधे हुए इनपुट (इन इनपुट्स को नियंत्रित करने के लिए ड्राई-कॉन्टैक्ट्स का उपयोग करें), 2 गैल्वेनिक रूप से पृथक 4 से 20mA एनालॉग आउटपुट, 2 एनालॉग इनपुट (0 से 5 VV या 0 से 20mA) हैं। यह एक स्थानीय क्षेत्र नेटवर्क बनाने के लिए एक LoRA रेडियो का उपयोग भी करता है (इस प्रकार LoRA WAN जुड़ा नहीं है, इस प्रकार कोई मासिक शुल्क नहीं) एक मालिकाना TDMA जाल प्रोटोकॉल के माध्यम से।

भौतिक सिद्धता आवश्यक है (IO ट्रांसीवर डिवाइस पर एक बटन के प्रेस के माध्यम से) सक्षम करने के लिए स्थायी संपादन।

इस एप्लिकेशन का उपयोग करें:

- आयोग एक नए नेटवर्क में नोड्स (प्रति नेटवर्क 2 से 15 नोड्स)

- मृत नोड्स को बदलें (इस प्रकार मरम्मत के बाद नोड क्षतिग्रस्त हो जाने पर नेटवर्क को पूर्ण कार्यक्षमता को पुनर्प्राप्त करने की अनुमति देता है)

- रिले आउटपुट लॉजिक कॉन्फ़िगर करें (नेटवर्क में एक या MANY इनपुट की स्थिति के आधार पर 8 मानक लॉजिक ऑपरेंड के माध्यम से: NOT, AND, NAND, OR, NOR, XOR और XNOR)

- एनालॉग आउटपुट कॉन्फ़िगर करें (वैकल्पिक सिग्नल इनवर्जन के साथ नेटवर्क में सिंगल एनालॉग इनपुट के साथ लिंक)

- में app नक्शे पर देखने के लिए प्रत्येक नोड के जीपीएस निर्देशांक पर कब्जा।

- नेटवर्क से एक नोड को विस्थापित करना (स्थानांतरण उद्देश्यों के लिए)।

नेटवर्क में किसी भी नोड के लिए ब्लूटूथ के माध्यम से जुड़ा होने से:

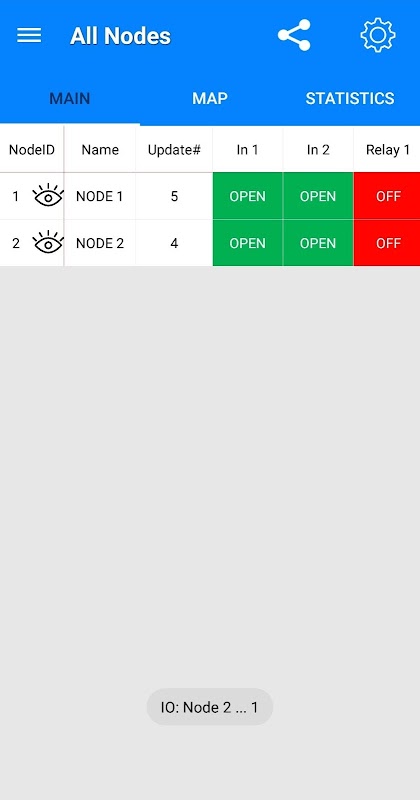

- पूरे नेटवर्क के सभी इनपुट और आउटपुट स्टेट्स देखे जा सकते हैं।

- पूरे नेटवर्क का RSSI देखा जा सकता है
