Electrical Symbols for Electro

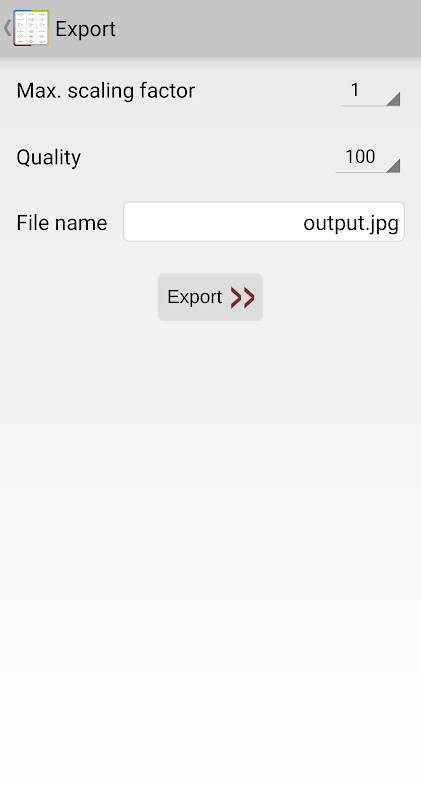

Questa applicazione contiene descrizioni e immagini di simboli elettrici. È possibile cercare simboli, visualizzare informazioni e ingrandire l'immagine del simbolo. I simboli possono essere esportati per l'utilizzo in programmi esterni. La directory di destinazione è Documents / ElectricalSymbolsForElectronics. L'app è senza pubblicità.

Maggiori informazioni: ecstudiosystems.com/symbols/

Simboli supportati:

Filo

Fili connessi

Fili non connessi

Terra

Chassis Ground

Signal Ground

Generatore di tensione

Fonte corrente

Fonte di tensione CA.

Generatore

Batteria

Batteria

Fonte di tensione controllata

Fonte corrente controllata

Resistenza (IEEE)

Resistenza (IEC)

Potenziometro (IEEE)

Potenziometro (IEC)

Reostato (IEEE)

Reostato (IEC)

trimmer

Termistore

fotoresistenza

Condensatore

Condensatore polarizzato

Condensatore variabile

induttore

Iron Core Inductor

Induttore variabile

Diodo

Diodo Zener

Diodo Schottky

varicap

Diodo Tunnel

Diodo ad emissione luminosa (LED)

Fotodiodo

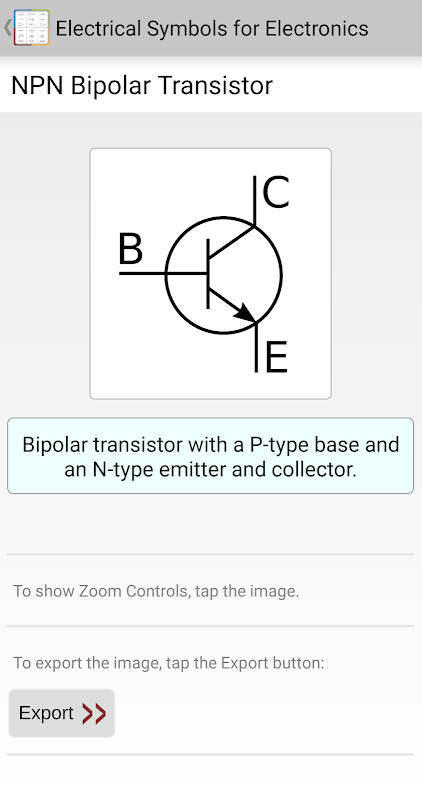

Transistor bipolare NPN

Transistor bipolare PNP

NPN Darlington

PNP Darlington

Transistor JFET-N

Transistor JFET-P

Transistor a modalità di esaurimento MOSFET-N

Transistor di modalità di esaurimento del MOSFET-P

Transistor di modalità di miglioramento MOSFET-N

Transistor di modalità di miglioramento MOSFET-P

NOT Gate (Inverter)

AND Gate

Porta NAND

Porta OR

Porta NOR

Porta XOR

XNOR Gate

D Flip-Flop

Multiplexer / Mux 2 a 1

Multiplexer / Mux 4 a 1

Demultiplexer / Demux da 1 a 4

voltometro

Amperometro

ohmmeter

wattmetro

Lampada

Lampadina

Lampada al neon

Cambia SPST

Cambia SPDT

Pulsante (N.O)

Pulsante (N.C)

Saltatore

Relay SPST

Relè SPDT

Antenna

Dipolo Antenna

Loop Antenna (IEC)

Loop Antenna (IEEE)

Il motore

Trasformatore

Fusibile

Autobus

accoppiatore ottico

Amplificatore operazionale

Schmitt Trigger

Convertitore analogico-digitale

Convertitore digitale-analogico

Oscillatore di cristallo

Microfono (IEC)

Microfono (IEEE)

Cicalino

Altoparlante
