Electric Circuit Studio

Questa è una versione gratuita, che contiene pubblicità. La versione "PRO" senza pubblicità si chiama "ECStudio". La documentazione completa è disponibile su ecstudiosystems.com/help

Qui puoi vedere che le etichette (riquadri con bordo grigio) possono essere spostate e gli interruttori possono essere cambiati usando un lungo tocco, ecc. Raccomandiamo anche di visualizzare il tutorial sullo screencast sul nostro canale YouTube.

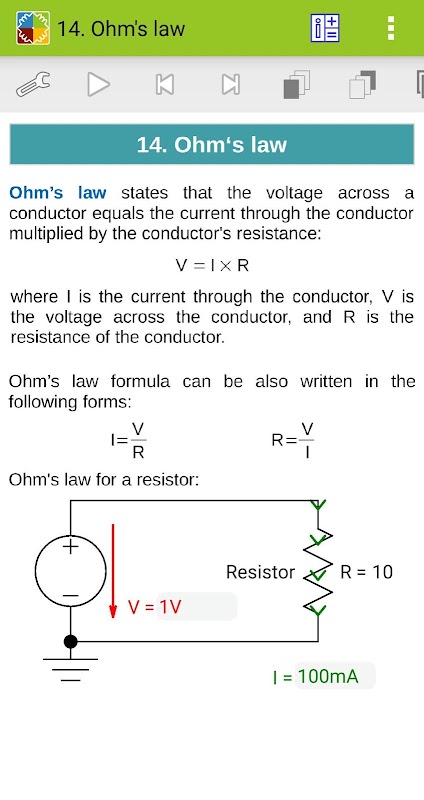

Electric Circuit Studio è un insieme di strumenti utilizzati per la creazione di circuiti elettronici, la simulazione SPICE e il calcolo dei circuiti. Questi strumenti sono integrati dal centro informazioni contenente risorse, piedinatura dei connettori e un breve libro interattivo che spiega i teoremi elettrici di base, le leggi ei circuiti. È un'applicazione utile per tutti gli appassionati di elettronica, studenti o altre persone interessate all'elettronica.

• Editor di schemi e simulatore SPICE

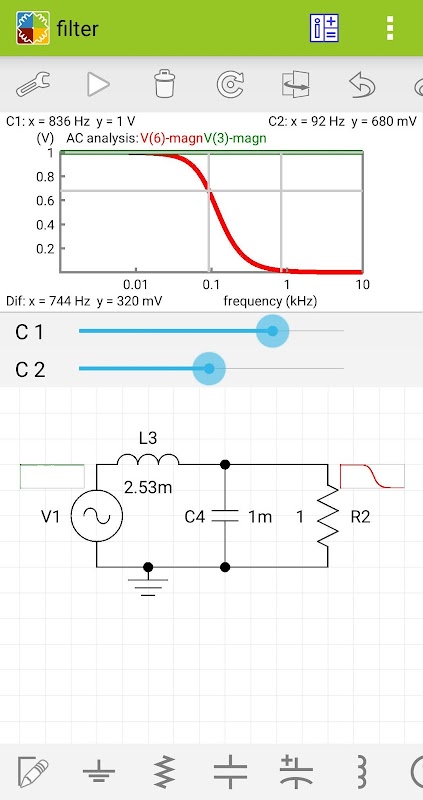

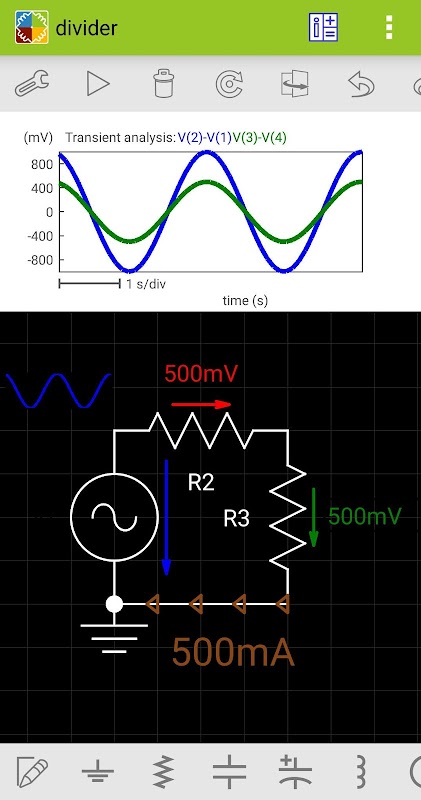

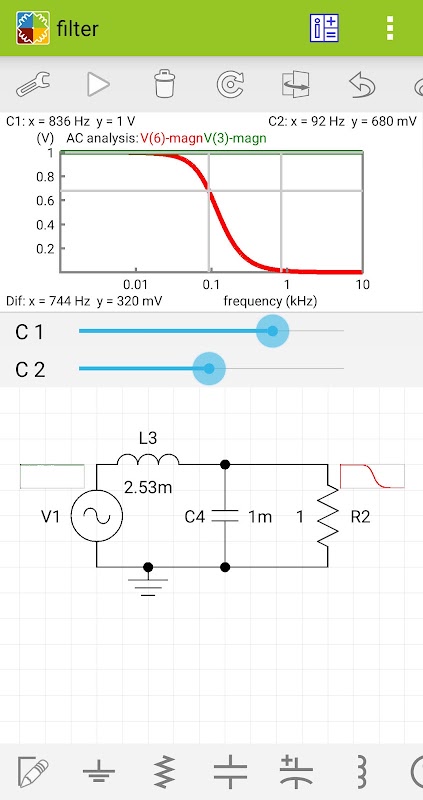

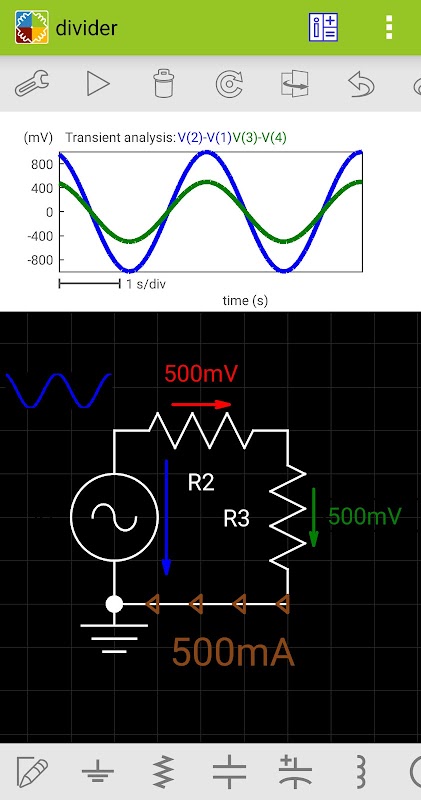

Questi strumenti consentono una facile creazione di schemi circuitali e analisi SPICE dei circuiti creati. Il simulatore si concentra sulla rappresentazione visiva dei risultati simulati, in modo tale che le tensioni e le correnti simulate possano essere collocate altrove nel circuito, come testo o grafico. Inoltre, l'ampiezza e la polarità di tensioni e correnti possono essere rappresentate da indicatori visivi, in modo da poter controllare rapidamente i risultati. Tutti i risultati possono essere visualizzati anche nel grafico in alto, dove possono essere esplorati utilizzando due cursori.

Sono supportate le analisi DC, AC e Transient.

La simulazione può essere eseguita ripetutamente (in Analisi transitoria) e i risultati possono essere visualizzati consecutivamente con una velocità controllata dall'utente (in tutti i tipi di analisi), oppure tutti i risultati della simulazione vengono visualizzati immediatamente. Quando i risultati vengono visualizzati consecutivamente, è possibile controllare i parametri degli elementi del circuito dalla barra di ricerca e vedere la modifica dei risultati in tempo reale.

Nell'analisi AC è possibile visualizzare l'ampiezza, il valore reale, il valore immaginario e la fase di tensioni e correnti.

L'editor schematico supporta annulla e ripristina e lavora anche con diversi elementi selezionati. Tutti gli elementi tranne i fili consentono la rotazione e il capovolgimento appropriati del testo all'interno degli elementi.

Elementi supportati: filo, terra, resistore, condensatore, condensatore polarizzato, induttore, sorgente di tensione CC, sorgente di impulsi, sorgente sinusoidale, sorgente di corrente CC, testo, immagine, diodo, diodo zener, LED, transistor (NPN, PNP, NMOS, PMOS , NJFET, PJFET), porte logiche (NOT, AND, NAND, OR, NOR, XOR, XNOR), SR latch, D flip-flop, T flip-flop, JK flip-flop, amplificatore operazionale, 555 timer, LM317, LM337, 7805, 7905, VCVS, VCCS, CCVS, CCCS, potenziometro, trasformatore, interruttore SPST, interruttore SPDT, pulsante aperto, pulsante chiuso, relè SPST, relè SPDT, crossover.

Sono supportati anche screenshot ed esportazione dell'intero circuito.

I fili vengono tracciati utilizzando l'autorouting oppure possono essere disegnati manualmente utilizzando linee a segmento singolo.

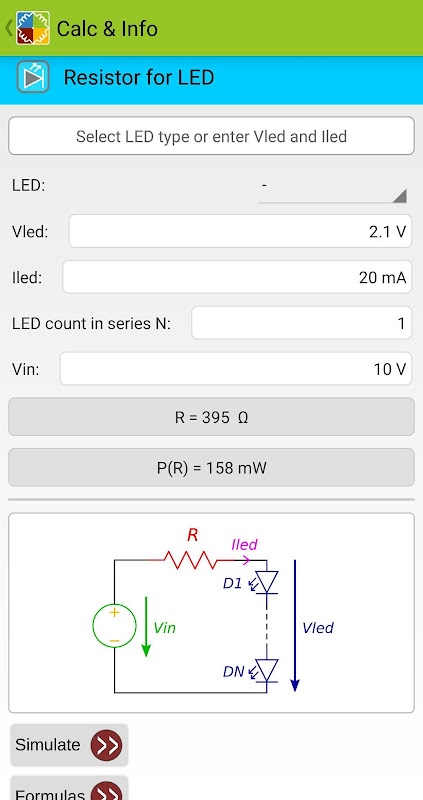

• Calcolatori: legge di Ohm, resistori in serie / parallelo, circuito serie-parallelo, trasformazione delta Y, resistore per attenuazione della tensione, calcolatore di potenza, divisore di tensione, divisore di corrente, reattanza / impedenza RLC, risonanza LC, filtri passivi, carica di condensatori, Calcoli del trasformatore, resistenza per LED, diodo Zener, amplificatore operazionale, regolatore di tensione LM317, timer 555, convertitori A / D e D / A, induttanza bobina, caduta di tensione, codice colore resistore, codice resistenza SMD, codice colore induttore, calcolatore RMS, Convertitore di frequenza / periodo, Conversione della capacità della batteria, Durata della batteria, Convertitore di decibel, Calcolatore della larghezza della traccia PCB

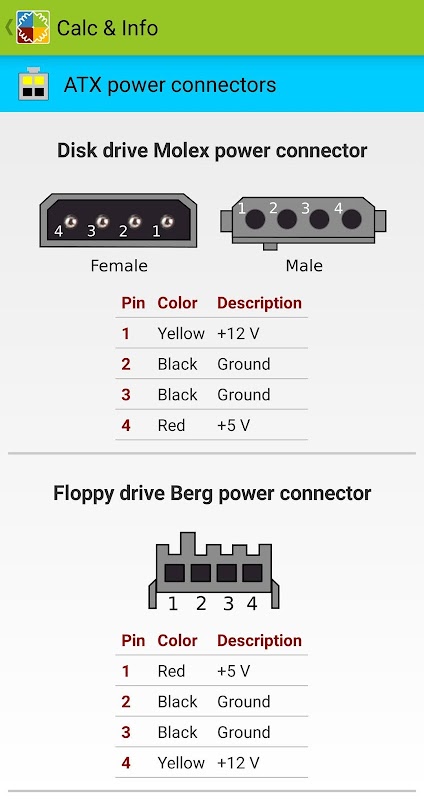

• Pinout del connettore

SCART, VGA, DVI, HDMI, Firewire, USB, Thunderbolt, Apple Lightning, Apple dock, RS-232, Sata, eSata, PS / 2, connettori di alimentazione ATX, schede SD, schede SIM, Ethernet RJ45, RJ11, RJ14, RJ25 , ISO10487 per car audio, XLR, LED, Raspberry GPIO

• Risorse

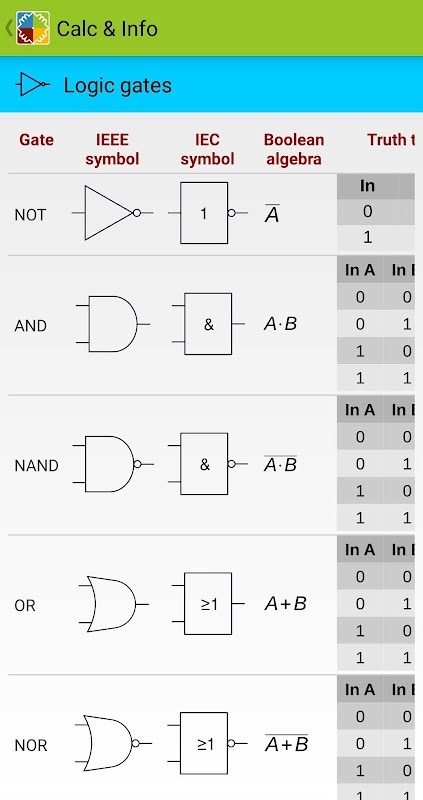

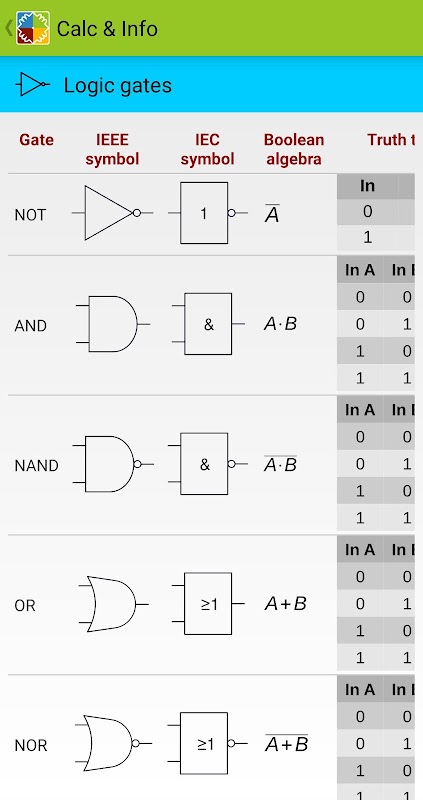

Dimensioni del filo, Colori dell'isolamento del filo, Ampacità, Resistività, Valori del resistore, Codici del condensatore, Valori del condensatore, Pacchetti SMD, Unità di misura, Prefissi SI, Serie 7400 di circuiti integrati, Regolatori di tensione, Porte logiche, Simboli elettrici, Specifiche USB
