Electrical Symbols for Electro

電気記号 - 検索、表示、エクスポート。

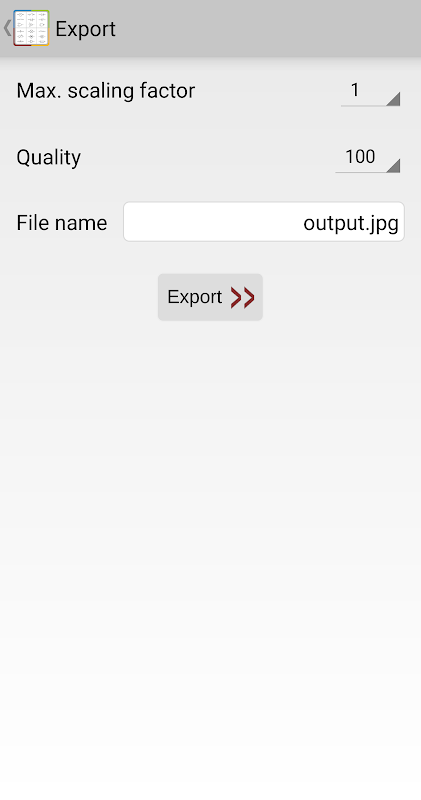

このアプリケーションには、電気記号の説明と写真が含まれています。シンボルを検索したり、情報を表示したり、シンボルの画像をズームしたりできます。シンボルは外部プログラムで使用するためにエクスポートできます。保存先ディレクトリはDocuments / ElectricalSymbolsForElectronicsです。アプリは広告なしです。

詳細情報：ecstudiosystems.com/symbols/

サポートされている記号：

ワイヤー

結線

接続されていないワイヤ

アースグラウンド

シャーシアース

シグナルグランド

電圧源

電流源

AC電源

ジェネレータ

電池セル

電池

制御電圧源

制御電流源

抵抗器（IEEE）

抵抗器（IEC）

ポテンショメータ（IEEE）

ポテンショメータ（IEC）

レオスタット（IEEE）

レオスタット（IEC）

トリマー

サーミスタ

フォトレジスター

コンデンサ

有極性コンデンサ

可変コンデンサ

インダクタ

鉄心インダクタ

可変インダクタ

ダイオード

ツェナーダイオード

ショットキーダイオード

バリキャップ

トンネルダイオード

発光ダイオード（LED）

フォトダイオード

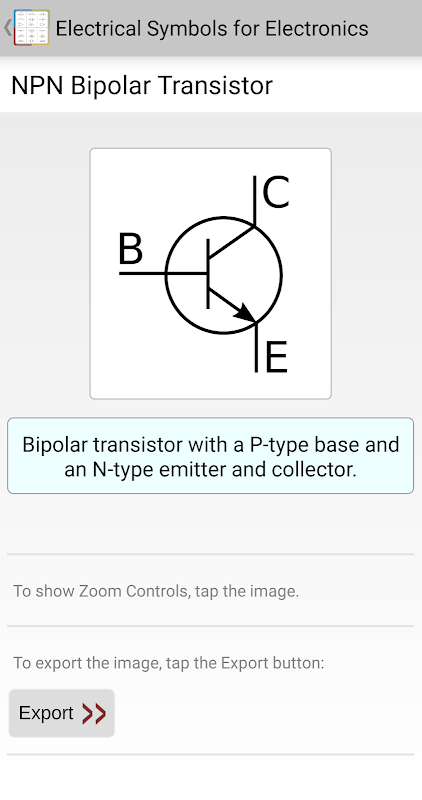

NPNバイポーラトランジスタ

PNPバイポーラトランジスタ

NPNダーリントン

PNPダーリントン

JFET-Nトランジスタ

JFET-Pトランジスタ

MOSFET-Nデプレッションモードトランジスタ

MOSFET-Pデプレッションモードトランジスタ

MOSFET-Nエンハンスメント型トランジスタ

MOSFET-Pエンハンスメント型トランジスタ

NOTゲート（インバータ）

ANDゲート

NANDゲート

ORゲート

NORゲート

XORゲート

XNORゲート

Dフリップフロップ

マルチプレクサ/マルチプレクサ2対1

マルチプレクサ/マルチプレクサ4対1

デマルチプレクサ/ Demux 1〜4

電圧計

電流計

抵抗計

電力計

ランプ

電球

ネオンランプ

SPSTを切り替える

SPDTを切り替える

押しボタン（N.O）

押しボタン（N.C）

ジャンパー

リレーSPST

リレーSPDT

アンテナ

ダイポールアンテナ

ループアンテナ（IEC）

ループアンテナ（IEEE）

モーター

トランス

ヒューズ

バス

フォトカプラ

オペアンプ

シュミットトリガ

アナログ - デジタルコンバータ

デジタル - アナログコンバータ

水晶発振器

マイク（IEC）

マイク（IEEE）

ブザー

拡声器
