StmDfuUsb - Stm32 flashing

Applicazione per l'aggiornamento del firmware della CPU Stm32 tramite cavo USB utilizzando il protocollo USB DFU.

La realizzazione dell'applicazione si basa sui documenti successivi della società STMicroelectronics.

1. Modalità di avvio della memoria di sistema del microcontrollore STM32 AN2606

2. Protocollo DFU USB AN3156 utilizzato nel bootloader STM32

Come utilizzare l'applicazione.

PREREQUISITO

Il tuo dispositivo mobile deve supportare USB-OTG.

PREPARAZIONE

1. Collega la scheda Stm32 al tuo dispositivo mobile tramite cavo USB-OTG

2. Attiva la modalità bootloader per Stm32. Come farlo leggere in AN2606. In generale dovresti impostare i pin BOOT0 e BOOT1 in combinazione corretta in base al modello della tua CPU.

PROGRAMMAZIONE

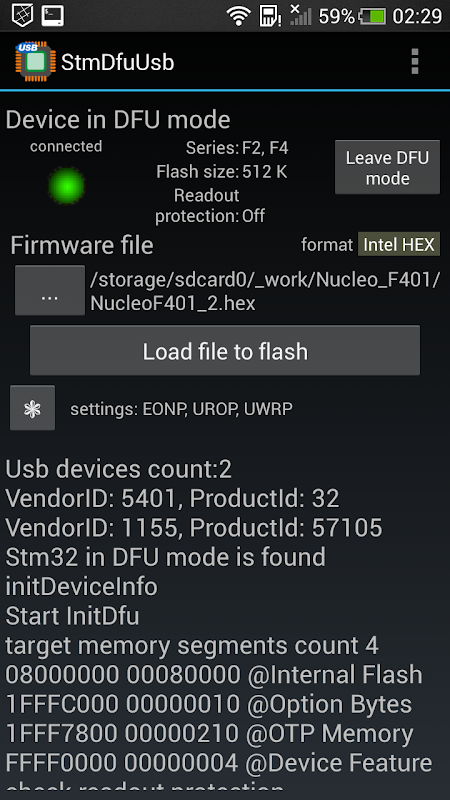

1. Selezionare il file con il firmware che si desidera scrivere.

- Il file del firmware deve essere in uno dei seguenti formati

- Intel esadecimale

- Motorola S-Record

- DfuSe (formato DFU di STMicroelectronics)

- Binario grezzo

2. Imposta le opzioni di scrittura di cui hai bisogno. Puoi selezionare le opzioni successive

- Cancella solo le pagine necessarie

- Se necessario, disattivare la protezione di lettura

- Passa alla CPU dopo la programmazione

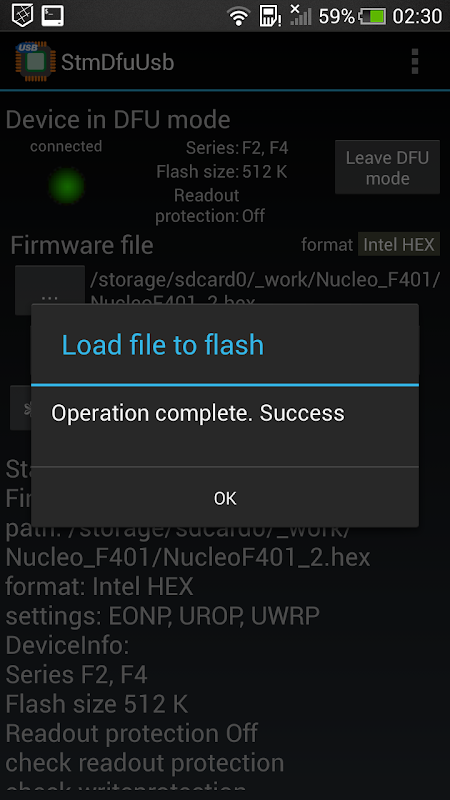

3. Premere il pulsante "Load file to flash" e attendere la fine dell'operazione.

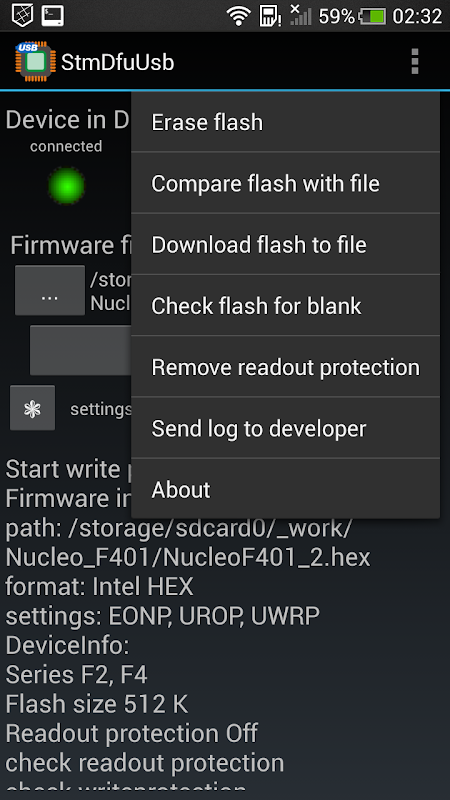

Inoltre le operazioni successive sono disponibili nell'applicazione

- Cancellazione

- Controllo flash vuoto

- Confronta flash con file.

È possibile selezionare questa operazione tramite l'apposito punto del menu.

L'applicazione viene verificata sui prossimi modelli di microcontrollori:

Stm32F072

Stm32F205

Stm32F302

Stm32F401

Stm32F746

Stm32G474

Stm32L432

LIMITAZIONE D'USO

Puoi effettuare fino a 25 caricamenti del firmware completamente gratuiti.

Dopo aver raggiunto questo limite puoi acquistare uno dei due servizi

1. ulteriori 100 caricamenti

2. utilizzo illimitato dell'applicazione.
