StmDfuUsb - Stm32 flashing

Aanvraag voor het updaten van de firmware van de Stm32 CPU via een USB-kabel met behulp van het USB DFU-protocol.

Realisatie van de applicatie is gebaseerd op volgende documenten van het bedrijf STMicroelectronics.

1. AN2606 STM32 microcontroller systeemgeheugen opstartmodus

2. AN3156 USB DFU-protocol gebruikt in de STM32-bootloader

Hoe de applicatie te gebruiken.

VOORWAARDE

Uw mobiele apparaat moet USB-OTG ondersteunen.

VOORBEREIDING

1. Verbind het Stm32-bord met uw mobiele apparaat via een USB-OTG-kabel

2. Activeer de bootloader-modus voor Stm32. Hoe u dit doet, leest u in AN2606. Over het algemeen moet u de pinnen BOOT0 en BOOT1 in de juiste combinatie instellen volgens het model van uw CPU.

PROGRAMMERING

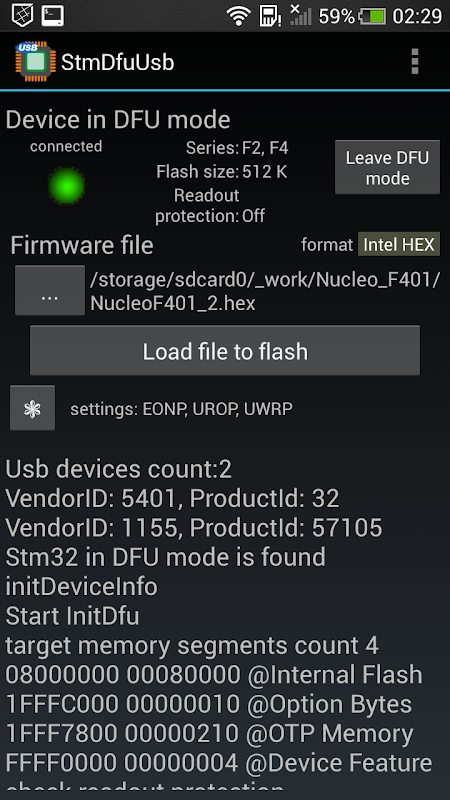

1. Selecteer een bestand met firmware die u wilt schrijven.

- Firmwarebestand moet een van de volgende indelingen hebben:

- Intel hex

- Motorola S-record

- DfuSe (STMicroelectronics DFU-formaat)

- Ruw binair

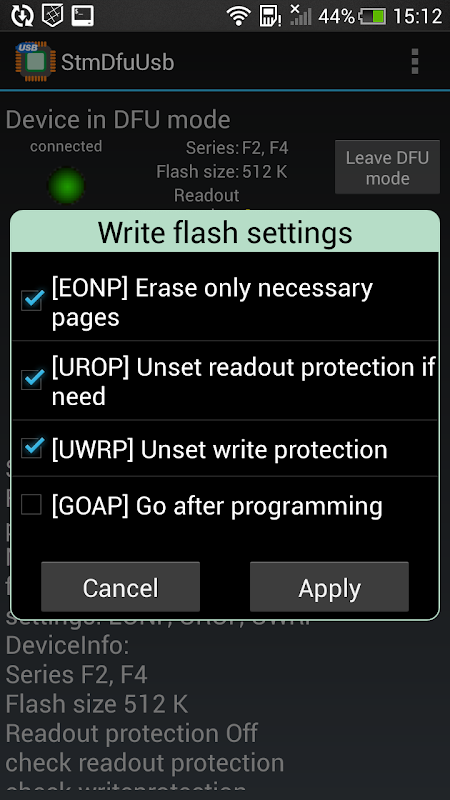

2. Stel schrijfopties in die u nodig hebt. U kunt de volgende opties selecteren

- Wis alleen noodzakelijke pagina's

- Schakel de uitleesbeveiliging uit indien nodig

- Ga naar CPU na het programmeren

3. Druk op de knop "Bestand laden om te knipperen" en wacht tot de bewerking is voltooid.

Daarnaast zijn volgende bewerkingen beschikbaar in de toepassing

- Wissen

- Flash controleren op blanco

- Vergelijk flits met bestand.

U kunt deze bewerking selecteren via het daarvoor bestemde punt in het menu.

De toepassing wordt gecontroleerd op de volgende modellen microcontrollers:

Stm32F072

Stm32F205

Stm32F302

Stm32F401

Stm32F746

Stm32G474

Stm32L432

BEPERKING VAN HET GEBRUIK:

U kunt tot 25 firmware volledig gratis uploaden.

Nadat je deze limiet hebt bereikt, kun je een van de twee services kopen

1. extra 100 uploads

2. onbeperkt gebruik van de applicatie.
