StmDfuUsb - Stm32 flashing

แอปพลิเคชันสำหรับอัปเดตเฟิร์มแวร์ของ Stm32 CPU ผ่านสาย USB โดยใช้โปรโตคอล USB DFU

การใช้งานแอปพลิเคชันจะขึ้นอยู่กับเอกสารถัดไปจากบริษัท STMicroelectronics

1. AN2606 STM32 ไมโครคอนโทรลเลอร์ระบบหน่วยความจำโหมดบูต

2. โปรโตคอล AN3156 USB DFU ที่ใช้ใน STM32 bootloader

วิธีใช้งานแอพพลิเคชั่น

ข้อกำหนดเบื้องต้น

อุปกรณ์มือถือของคุณต้องรองรับ USB-OTG

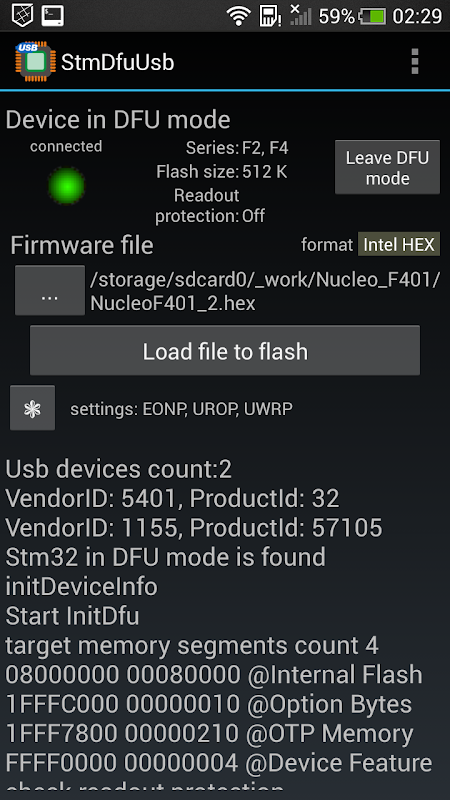

การเตรียมการ

1. เชื่อมต่อบอร์ด Stm32 กับอุปกรณ์มือถือของคุณด้วยสาย USB-OTGG

2. เปิดใช้งานโหมด bootloader สำหรับ Stm32 วิธีการทำเช่นนี้อ่านใน AN2606 โดยทั่วไป คุณควรตั้งค่าพิน BOOT0 และ BOOT1 ให้ถูกต้องตามรุ่นของ CPU ของคุณ

การเขียนโปรแกรม

1. เลือกไฟล์ที่มีเฟิร์มแวร์ที่คุณต้องการเขียน

- ไฟล์เฟิร์มแวร์ควรอยู่ในรูปแบบใดรูปแบบหนึ่งต่อไปนี้

- Intel hex

- Motorola S-Record

- DfuSe (รูปแบบ STMicroelectronics DFU)

- ไบนารีดิบ

2. ตั้งค่าตัวเลือกการเขียนที่คุณต้องการ คุณสามารถเลือกตัวเลือกถัดไปได้

- ลบเฉพาะหน้าที่จำเป็น

- ยกเลิกการป้องกันการอ่านข้อมูลหากต้องการ if

- ไป CPU หลังจากการเขียนโปรแกรม

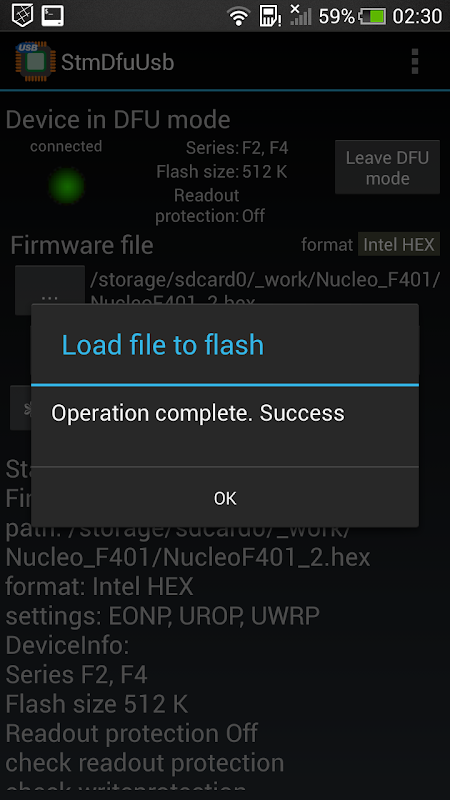

3. กดปุ่ม "โหลดไฟล์เพื่อแฟลช" และรอการดำเนินการให้เสร็จสิ้น

นอกจากนี้ยังมีการดำเนินการต่อไปในแอปพลิเคชัน

- กำลังลบ

- การตรวจสอบแฟลชสำหรับช่องว่าง

- เปรียบเทียบแฟลชกับไฟล์

คุณสามารถเลือกการดำเนินการนี้ผ่านจุดที่เหมาะสมในเมนู

แอปพลิเคชันได้รับการตรวจสอบในไมโครคอนโทรลเลอร์รุ่นถัดไป:

Stm32F072

Stm32F205

Stm32F302

Stm32F401

Stm32F746

Stm32G474

Stm32L432

ข้อจำกัดการใช้ US

คุณสามารถอัปโหลดเฟิร์มแวร์ได้ถึง 25 ตัวฟรี

หลังจากที่คุณบรรลุขีดจำกัดนี้แล้ว คุณสามารถซื้อหนึ่งในสองบริการได้

1. อัปโหลดเพิ่มเติม 100 รายการ

2. ใช้งานแอพได้ไม่จำกัด
