Electric Circuit Studio

これは無料版で、広告が含まれています。広告なしの「PRO」バージョンは「ECStudio」という名前です。完全なドキュメントはecstudiosystems.com/helpで入手できます。

ラベル（灰色の境界線ボックス）を移動したり、ロングタップなどを使用してスイッチを切り替えたりできることがわかります。また、YouTubeチャンネルでスクリーンキャストチュートリアルを表示することをお勧めします。

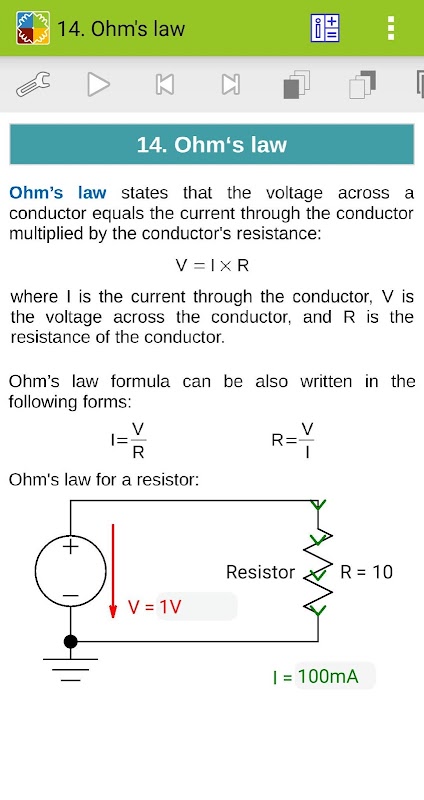

Electric Circuit Studioは、電子回路の構築、SPICEシミュレーション、および回路の計算に使用されるツールのセットです。これらのツールは、リソース、コネクタのピン配列、および基本的な電気定理、法則、回路を説明する短いインタラクティブな本を含む情報センターによって補完されます。これは、すべての電子機器愛好家、学生、または電子機器に関心のある他の人々にとって便利なアプリケーションです。

•回路図面エディタとSPICEシミュレータ

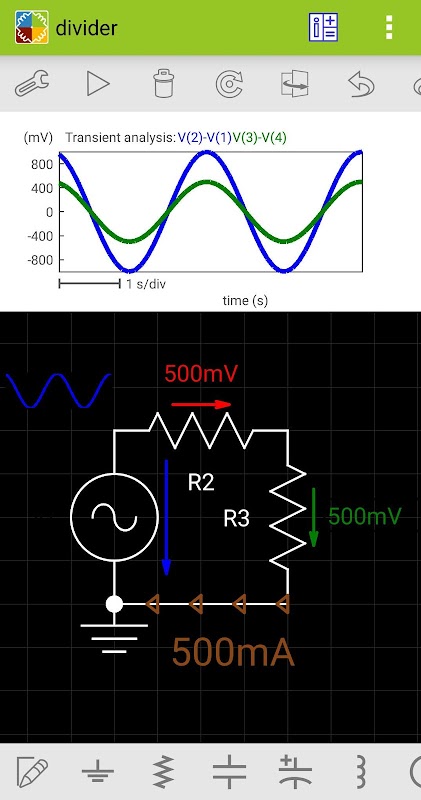

これらのツールを使用すると、回路図を簡単に作成し、作成した回路のSPICE分析を行うことができます。シミュレータは、シミュレートされた電圧と電流をテキストまたはグラフとして回路の他の場所に配置できるように、シミュレートされた結果の視覚的表現に焦点を合わせています。さらに、電圧と電流の大きさと極性を視覚的なインジケータで表すことができるため、結果をすばやく確認できます。すべての結果は、上部のプロットに追加で表示でき、2つのカーソルを使用して調べることができます。

DC、AC、および過渡解析がサポートされています。

シミュレーションは繰り返し実行でき（過渡解析の場合）、結果はユーザーが制御する速度で連続して表示できます（すべての解析タイプの場合）。または、すべてのシミュレーション結果をすぐに表示できます。結果が連続して表示される場合、シークバーで回路要素のパラメータを制御し、結果の変化をリアルタイムで確認できます。

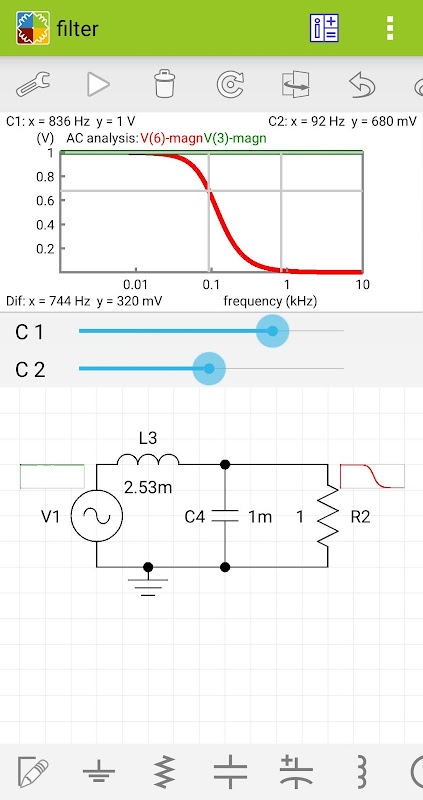

AC解析では、電圧と電流の大きさ、実数値、虚数値、および位相を表示できます。

回路図面エディタは、元に戻すとやり直しをサポートし、いくつかの選択された要素の操作もサポートします。ワイヤーを除くすべての要素は、要素内のテキストの適切な回転と反転を可能にします。

サポートされる要素：ワイヤ、グランド、抵抗、コンデンサ、分極コンデンサ、インダクタ、DC電圧源、パルス源、正弦波源、DC電流源、テキスト、画像、ダイオード、ゼナーダイオード、LED、トランジスタ（NPN、PNP、NMOS、PMOS 、NJFET、PJFET）、論理ゲート（NOT、AND、NAND、OR、NOR、XOR、XNOR）、SRラッチ、Dフリップフロップ、Tフリップフロップ、JKフリップフロップ、オペレーショナルアンプ、555タイマー、LM317、 LM337、7805、7905、VCVS、VCCS、CCVS、CCCS、電位差計、トランジスタ、スイッチSPST、スイッチSPDT、オープンプッシュボタン、クローズプッシュボタン、リレーSPST、リレーSPDT、クロスオーバー。

スクリーンショットと回路全体のエクスポートもサポートされています。

ワイヤは自動ルーティングを使用して描画するか、単一セグメントの線を使用して手動で描画することができます。

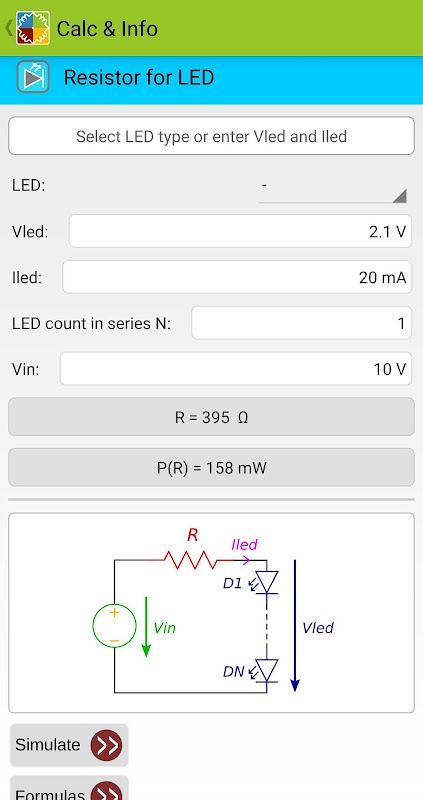

•計算機：オームの法則、直列/並列の抵抗、直並列回路、Yデルタ変換、電圧減衰用抵抗、電力計算機、分周器、分周器、RLCリアクタンス/インピーダンス、LC共振、パッシブフィルター、コンデンサー充電、変圧器の計算、LED用抵抗器、ゼナーダイオード、オペレーショナルアンプ、LM317電圧レギュレーター、555タイマー、A / DおよびD / Aコンバーター、コイルインダクタンス、電圧降下、抵抗器カラーコード、SMD抵抗器コード、インダクターカラーコード、RMS計算機、周波数/周期コンバーター、バッテリー容量変換、バッテリー寿命、デシベルコンバーター、PCBトレース幅計算機

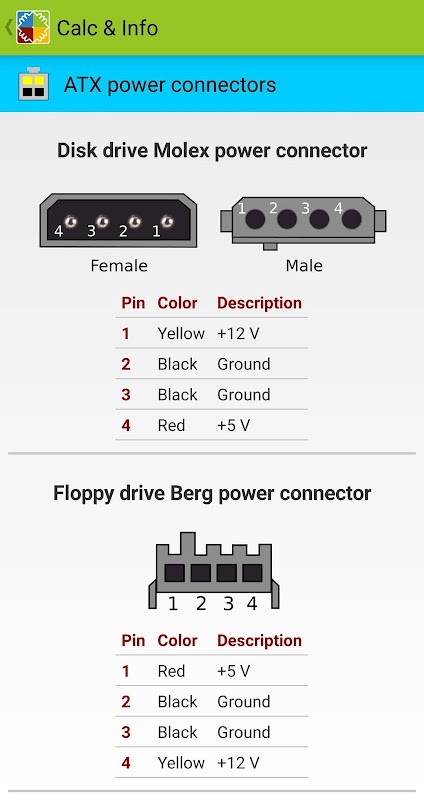

•コネクタのピン配列

SCART、VGA、DVI、HDMI、Firewire、USB、Thunderbolt、Apple Lightning、Appleドック、RS-232、Sata、eSata、PS / 2、ATX電源コネクタ、SDカード、SIMカード、イーサネットRJ45、RJ11、RJ14、RJ25 、カーオーディオ用ISO10487、XLR、LED、Raspberry GPIO

•リソース

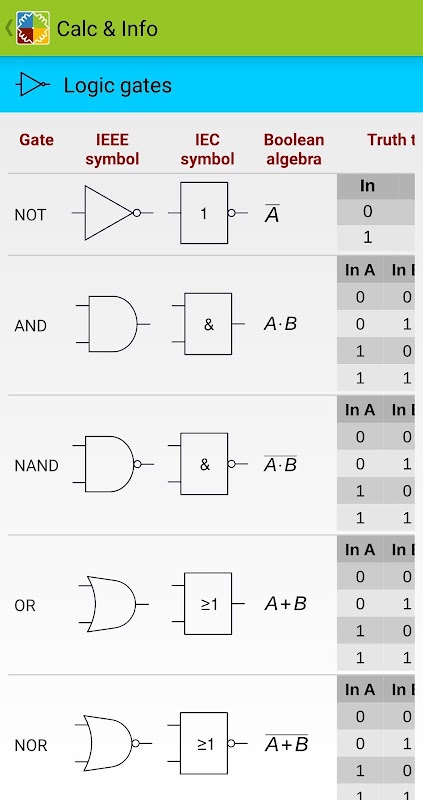

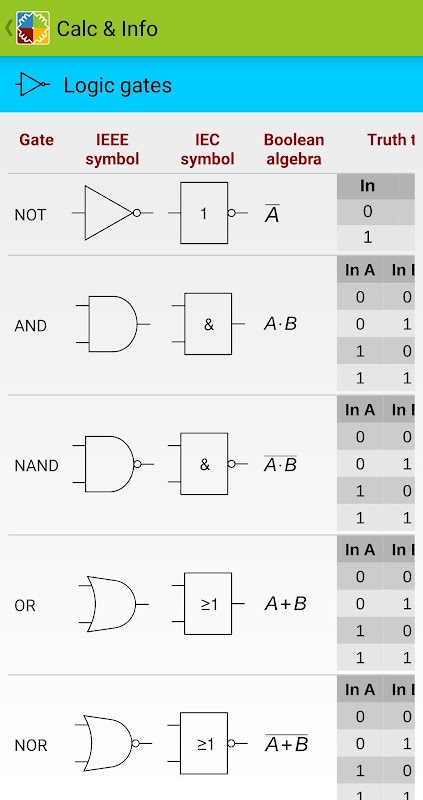

ワイヤサイズ、ワイヤ絶縁色、電流容量、抵抗率、抵抗値、コンデンサコード、コンデンサ値、SMDパッケージ、測定単位、SIプレフィックス、7400シリーズの集積回路、電圧レギュレータ、論理ゲート、電気記号、USB仕様
