Arduino Control Car V2 정보

블루투스 아두 이노를 통해 자동차를 제어 (엘 전문 개발자 가르시아)

Control via Bluetooth de su carro Arduino (El Profe Garcia)

Descarga programa para el Arduino en: https://create.arduino.cc/editor/ProfeGarcia/4b1c1b33-a326-4165-a812-d17e00935c61/preview

/* Arduino Control Car V2 By: El Profe Garcia

ARDUINO L293D(Puente H)

5 10

6 15

9 7

10 2

5V 1, 9, 16

GND 4, 5, 12, 13

El motor 1 se conecta a los pines 3 y 6 del Puente H

El motor 2 se conecta a los pines 11 y 14 del Puente H

La fuente de alimentacion de los Motores se conecta a tierra y

el positivo al pin 8 del puennte H.

Conexion del Modulo Bluetooth HC-06 y el Arduino

ARDUINO Bluetooth HC-06

0 (RX) TX

1 (TX) RX

5V VCC

GND GND

!!Cuidado!! Las conexiones de TX y RX al modulo Bluetooth deben estar desconectadas

en el momento que se realiza la carga del codigo (Sketch) al Arduino.

Conexion Sensor Ultrasonido HC-SR04

ARDUINO Ultrasonido HC-SR04

2 Echo

3 Trig

5V VCC

GND Gnd

Conexion Servo SG90

ARDUINO Ultrasonido HC-SR04

11 Signal

5V VCC

GND Gnd

*/

더 보기

What's new in the latest 1.2

Last updated on 2018-02-28
Se Actualizo para control de potencia con la Shield Ardu7 del Profe Garcia
더 보기

비디오 및 스크린 샷

  • Arduino Control Car V2의 안드로이드 공식 트레일러

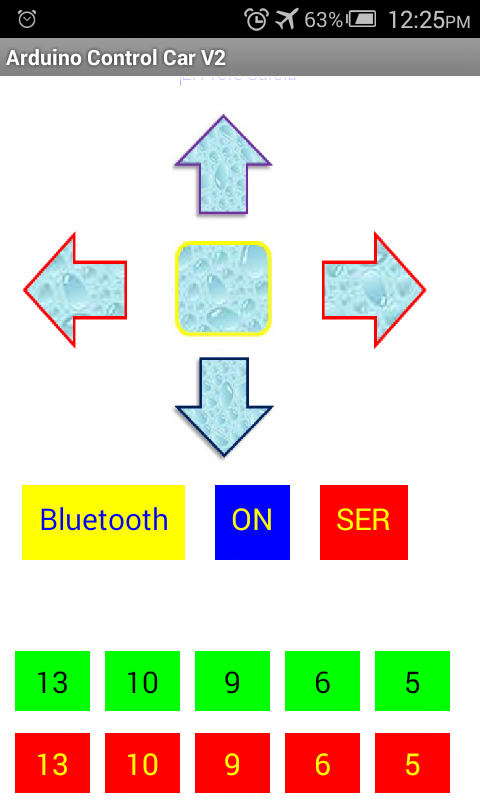

  • Arduino Control Car V2 스크린샷 1
