About Arduprofe Control Car V3

Control via Bluetooth of your car (El Profe Garcia)

Control via Bluetooth de su carro Arduino (El Profe Garcia)

Descarga programa para el Arduino en: https://create.arduino.cc/editor/ProfeGarcia/4b1c1b33-a326-4165-a812-d17e00935c61/preview

/* Arduino Control Car V2 By: El Profe Garcia

ARDUINO L293D(Puente H)

5 10

6 15

9 7

10 2

5V 1, 9, 16

GND 4, 5, 12, 13

El motor 1 se conecta a los pines 3 y 6 del Puente H

El motor 2 se conecta a los pines 11 y 14 del Puente H

La fuente de alimentacion de los Motores se conecta a tierra y

el positivo al pin 8 del puennte H.

Conexion del Modulo Bluetooth HC-06 y el Arduino

ARDUINO Bluetooth HC-06

0 (RX) TX

1 (TX) RX

5V VCC

GND GND

!!Cuidado!! Las conexiones de TX y RX al modulo Bluetooth deben estar desconectadas

en el momento que se realiza la carga del codigo (Sketch) al Arduino.

Conexion Sensor Ultrasonido HC-SR04

ARDUINO Ultrasonido HC-SR04

2 Echo

3 Trig

5V VCC

GND Gnd

Conexion Servo SG90

ARDUINO Ultrasonido HC-SR04

11 Signal

5V VCC

GND Gnd

*/

Show More

What's new in the latest 1.2

Last updated on 2018-02-28
Se Actualizo para control de potencia con la Shield Ardu7 del Profe Garcia
Show More

Videos and Screenshots

  • Arduprofe Control Car V3 for Android official Trailer

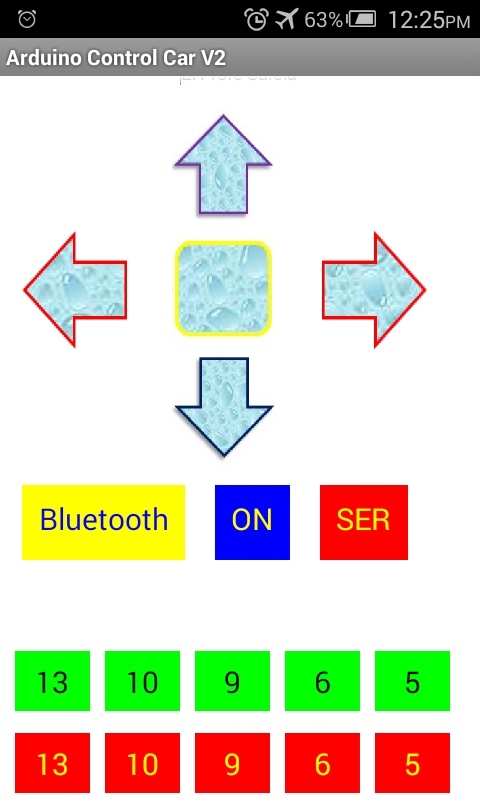

  • Arduprofe Control Car V3 screenshot 1
