AC Generator 3D Virtual Lab

percuma

https://play.google.com/store/apps/details?id=com. ionicframework.acgeneratorapp214368

Pro

https://play.google.com/store/apps/details?id=com. ionicframework.acgeneratorpro179826

mengenai

An fizik sumber terbuka di simulasi Singapura berdasarkan kod ditulis oleh Fu-Kwun Hwang dan Loo Kang WEE.

lebih banyak sumber boleh didapati di sini

http://iwant2study.org/ospsg/index.php/interactive- sumber / fizik / 05-elektrik-dan-kemagnetan

Pengenalan

penjana elektrik menjadikan gerakan ke dalam kuasa elektrik seli semasa dengan mengeksploitasi induksi elektromagnet. Ini penjana AC terdiri daripada 2 magnet tiang dan wayar (biasanya satu yang sangat panjang yang yang dibungkus untuk membentuk beberapa gegelung dan dikenali sebagai angker atau gegelung). Sebuah enjin hidraulik atau beberapa sumber lain di luar gerakan (applet ini mempunyai bar pemegang untuk anda untuk berputar) bergerak wayar atau angker melalui medan magnet luar dicipta oleh magnet

Apabila wayar melalui medan magnet luar, ia menyebabkan elektron dalam wayar yang bergerak bersama-sama dalam satu arah. Semasa dalam wayar menghasilkan medan magnet di sekeliling dawai. 2 medan magnet yang berbeza berinteraksi antara satu sama lain dalam keputusan voltan (emf) yang akan "mendorong" dalam gegelung. Ini pergerakan elektron dalam gelung yang diletakkan dalam medan magnet disebabkan oleh daya elektromagnet yg menggerakkan (emf).

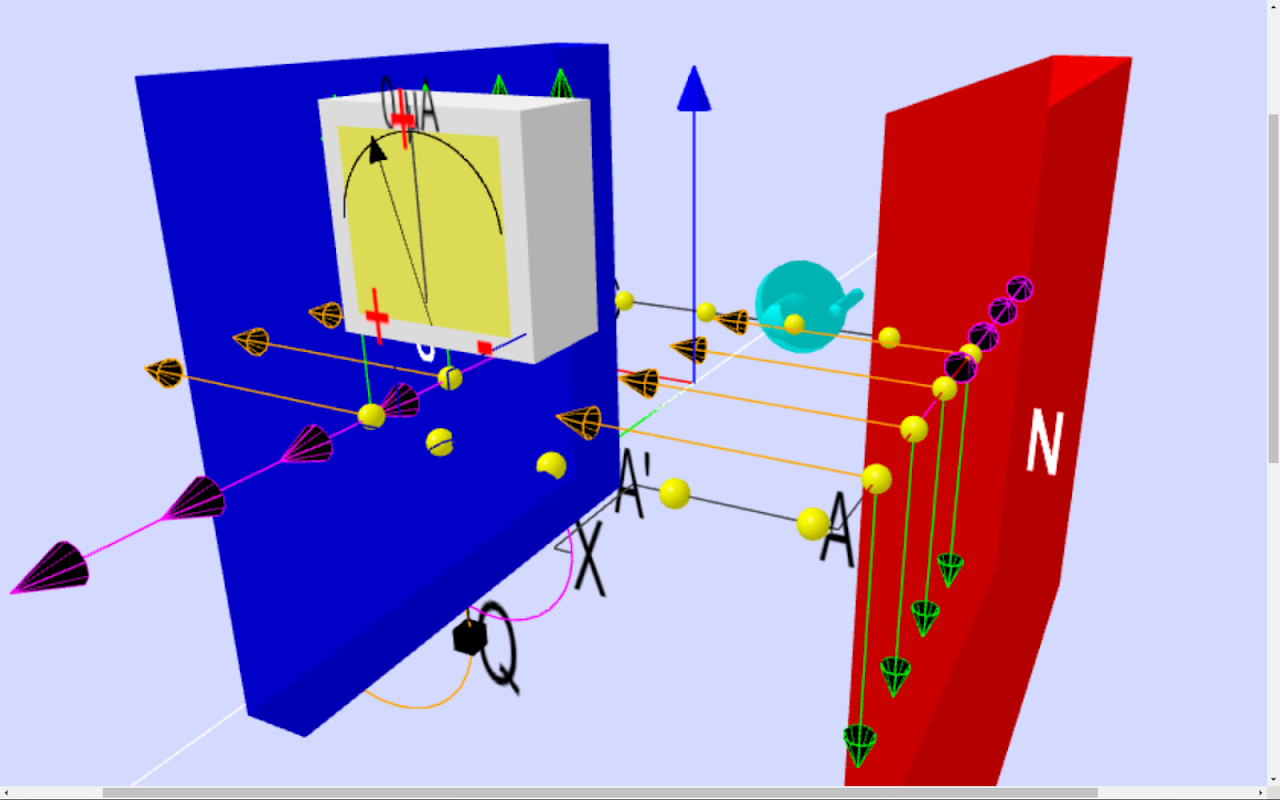

Penjana mudah arus (AC) digambarkan di sini. ABCD dipasang pada PQ gandar. Hujung dawai gelung disambungkan kepada 2 berus menghubungi dua cincin slip berterusan pada kedudukan X & Y. Dua berus karbon adalah untuk menekan ringan terhadap cincin slip.

Kunci untuk menghasilkan emf yg menggerakkan adalah perubahan fluks magnet yang dialami oleh gelung gegelung.

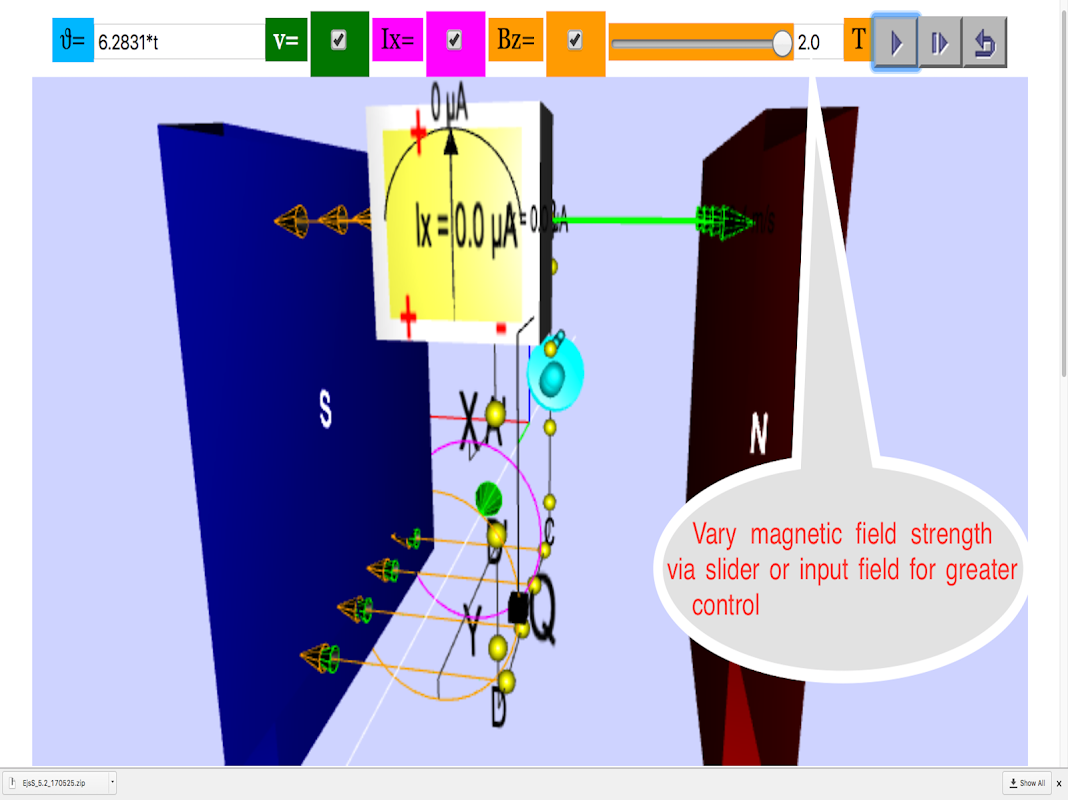

Dalam kes apabila sebuah bar mengendalikan luar berpusing dengan θ (t) = 0.5 * t, gegelung berputar pada kadar yang tetap ω halaju sudut = 0.5 rad / s dalam medan magnet luar. Kerana ia sentiasa bergerak melalui medan magnet, semasa yang dikekalkan tetapi sentiasa berbeza-beza. Tetapi, kerana gegelung yang berputar, ia bergerak di seluruh medan magnet pertama dalam satu arah dan kemudian yang lain, yang bermaksud bahawa aliran elektron sentiasa berubah. Kerana elektron mengalir pertama dalam satu arah dan di lain-lain, penjana menghasilkan arus ulang-alik.

Fakta menarik

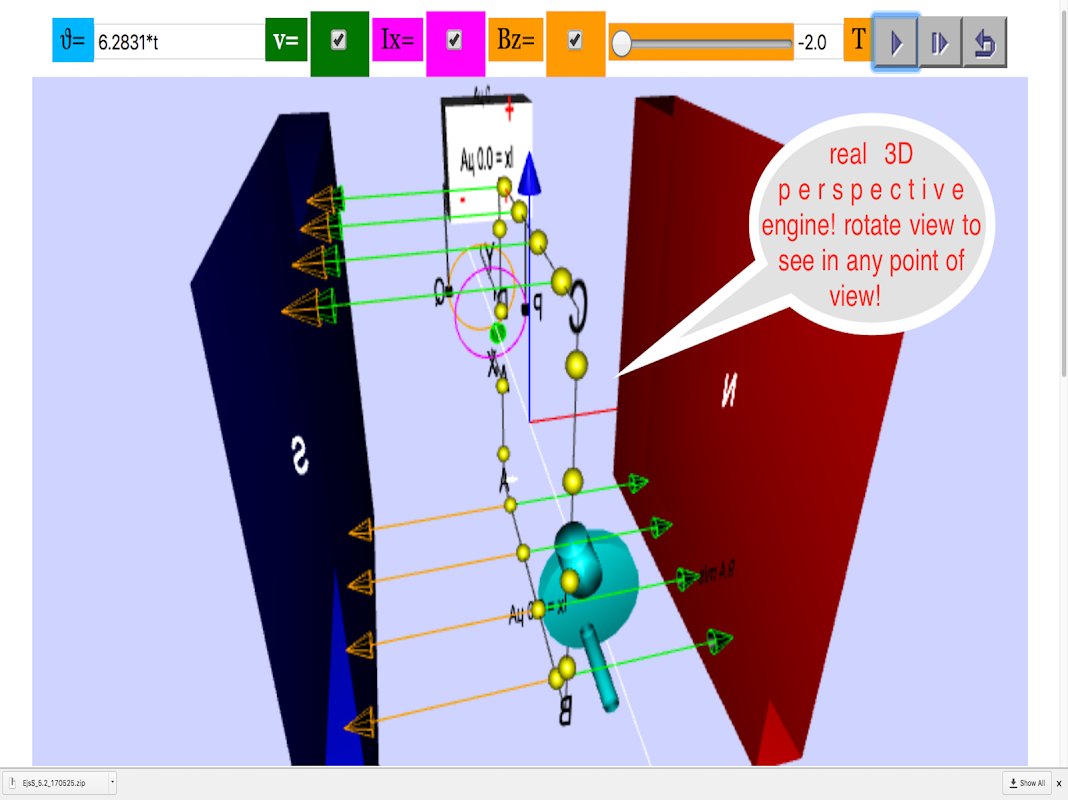

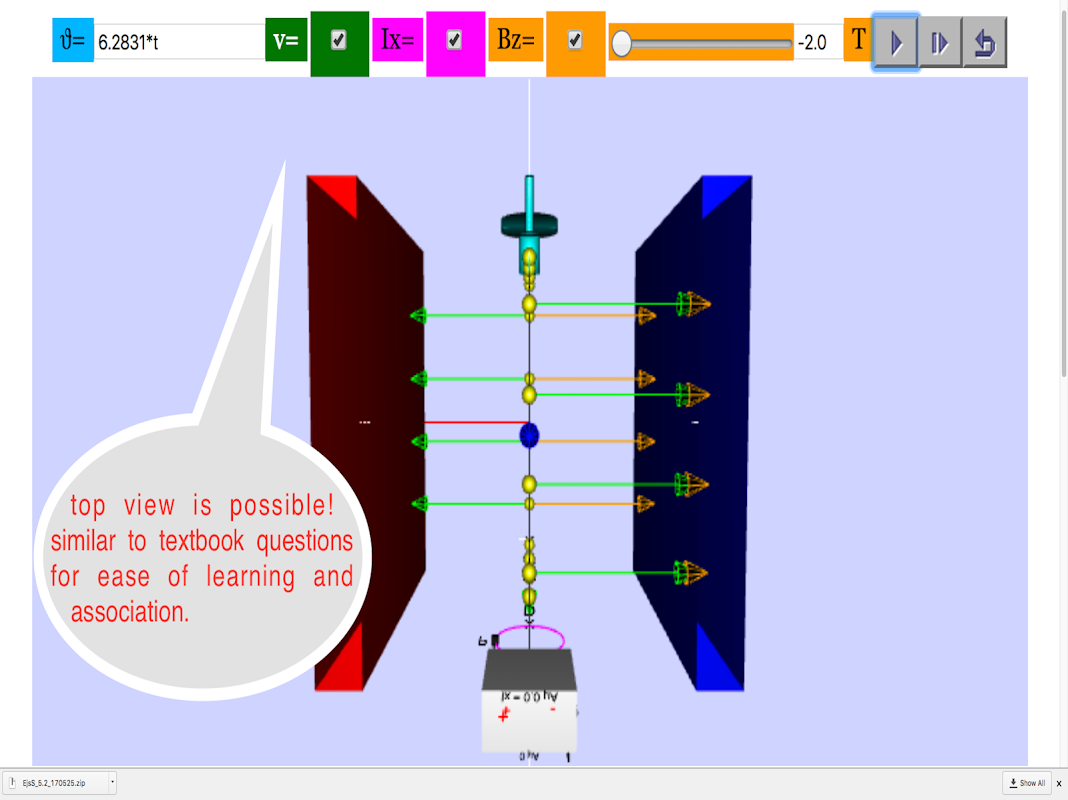

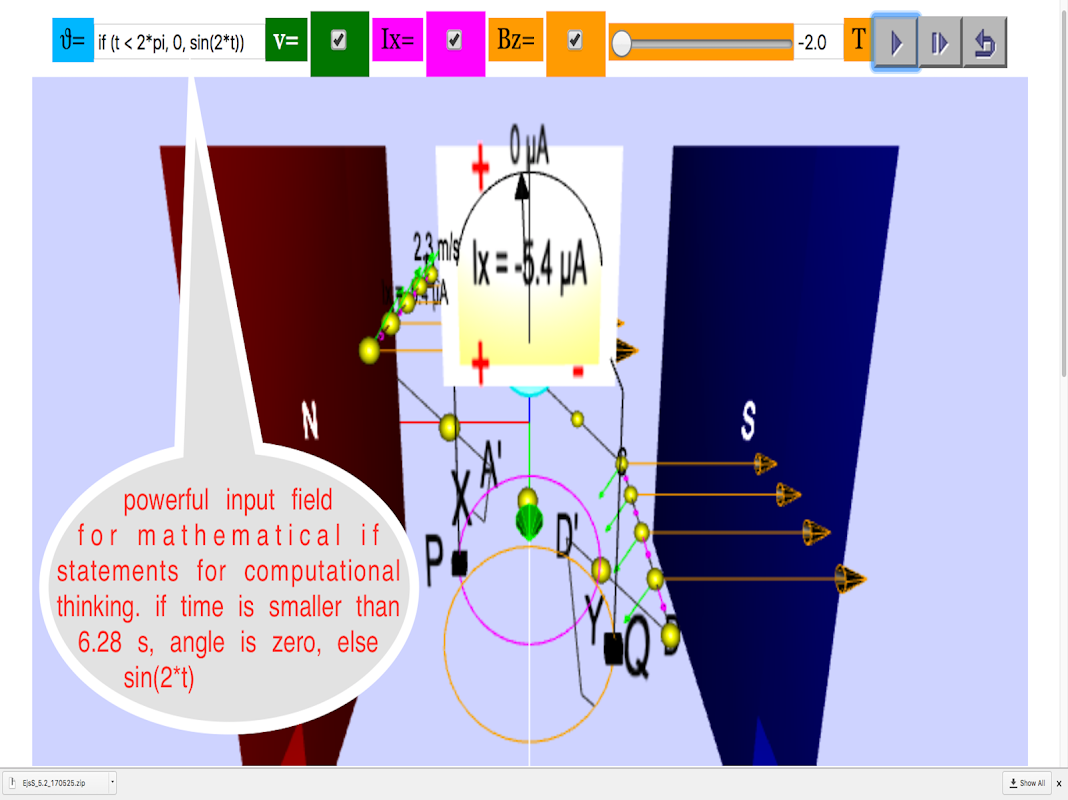

simulasi ini mempunyai pandangan perspektif 3D yang disasarkan untuk pendidikan peringkat O Fizik, terdapat juga dalam fungsi bidang dibina untuk input kedudukan pengguna sendiri yang banyak aplikasi lain tidak mempunyai.

Penghargaan

ucapan terima kasih atas sumbangan yang gigih Francisco Esquembre, Fu-Kwun Hwang, Wolfgang Kristian, Félix Jesús Garcia Clemente, Anne Cox, Andrew Duffy, Todd Timberlake dan banyak lagi dalam komuniti Open Source Fizik.
