Micrometer Simulator

Pro

https://play.google.com/store/apps/details?id=com. ionicframework.micrometerpro222177406

App Percuma

https://play.google.com/store/apps/details?id=com. ionicframework.micrometerapp268865

Mengenai

Satu simulasi fizik sumber terbuka berdasarkan kod yang ditulis oleh Fu-Kwun Hwang, Loo Kang WEE

lebih banyak sumber boleh didapati di sini

http://iwant2study.org/ospsg/index.php/interactive-resources/physics/ 01-ukuran

Pengenalan

Micrometers menggunakan prinsip skru untuk menguatkan jarak kecil yang terlalu kecil untuk mengukur secara langsung ke putaran besar skru yang cukup besar untuk dibaca dari skala. Ketepatan mikrometer berasal dari ketepatan bentuk benang yang berada di hatinya. Prinsip-prinsip asas pengendalian mikrometer adalah seperti berikut: Jumlah putaran skru yang tepat dibuat secara langsung dan tepat berkait dengan pergerakan paksi tertentu (dan sebaliknya), melalui pemalar yang dikenali sebagai plumbum. Arahan skru adalah jarak yang bergerak ke hadapan secara aksial dengan satu giliran lengkap (360 °). (Dalam kebanyakan benang [iaitu, dalam semua benang permulaan tunggal), plumbum dan pitch merujuk kepada konsep yang sama.) Dengan diameter plumbum utama dan utama yang sesuai, jumlah pergerakan paksi yang diberikan akan diperkuat pada hasil pergerakan mengelilingi. Mikrometer mempunyai bahagian fizikal yang paling berfungsi mikrometer sejati.

Bingkai (Orange) Bentuk berbentuk C yang memegang tali pinggang dan laras dalam hubungan yang tetap antara satu sama lain. Ia adalah tebal kerana ia perlu meminimumkan pengembangan, dan pengecutan, yang akan memesongkan pengukuran. Bingkai itu berat dan akibatnya mempunyai jisim termal yang tinggi, untuk menghalang pemanasan yang besar oleh tangan / jari pegangan. mempunyai teks 0.01 mm untuk bahagian instrumen terkecil mempunyai teks 2 pusingan = 100 = 1.00 mm untuk membenarkan persatuan mikrometer sebenar

Anvil (Grey) Bahagian berkilat bahawa gelendong bergerak ke arah, dan sampel itu bertentangan.

Lengan / setong / stok (Kuning) Bahagian bulat pegun dengan skala linear di atasnya. Kadang kala tanda vernier.

Lock nut / lock-ring / lock thimble (Blue) Bahagian knurled (atau tuil) yang boleh diketatkan untuk memegang spindle stasioner, seperti ketika melakukan pengukuran sebentar.

Skru (tidak dilihat) Jantung mikrometer Ia berada di dalam laras.

Spindle (Dark Green) Bahagian silinder yang berkilat yang menyebabkan thimble bergerak ke arah anvil.

Thimble (Green) Bahagian yang giliran ibu jari. Tanda lulus.

Ratchet (Teal) (tidak ditunjukkan) Peranti di hujung pemegang yang menghadkan tekanan yang dikenakan dengan tergelincir pada tork yang dikalibrasi.

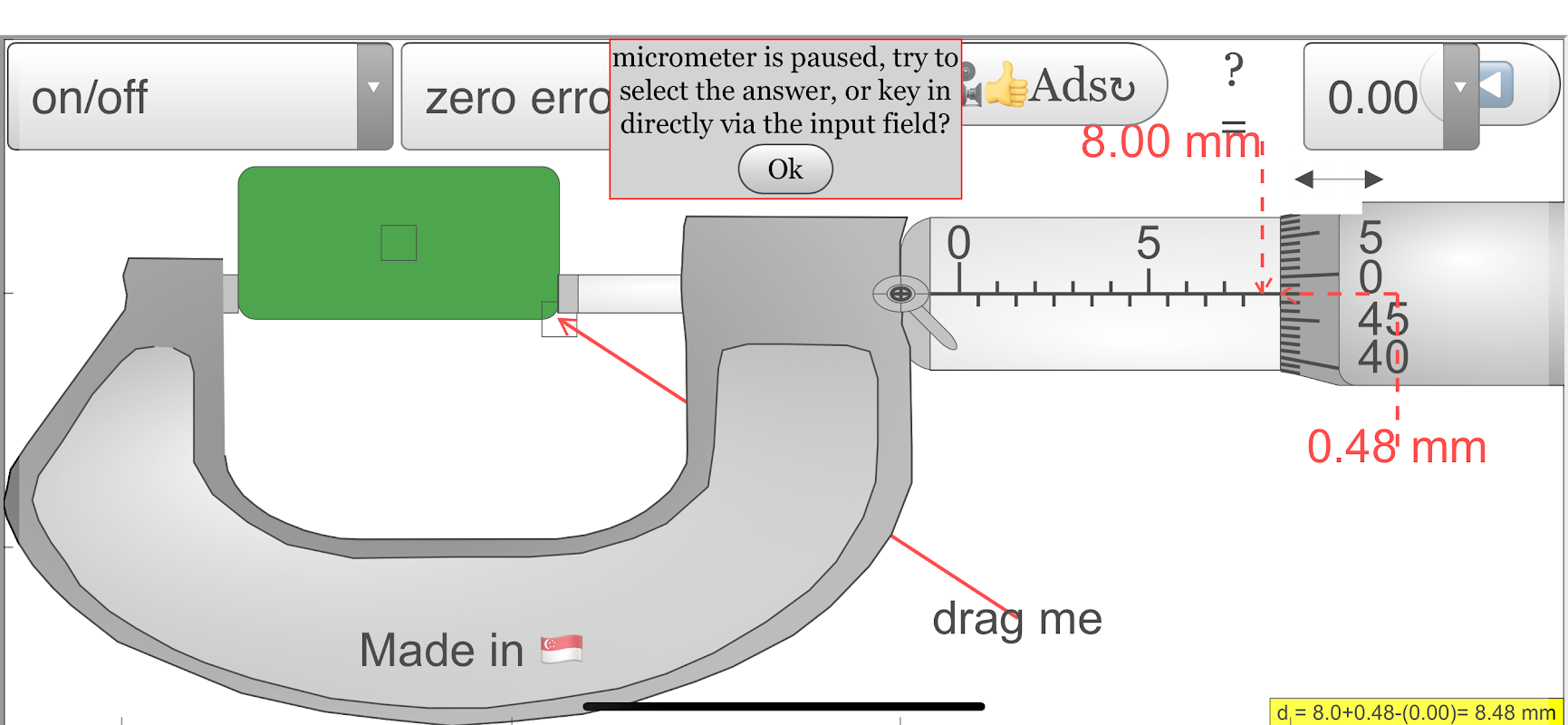

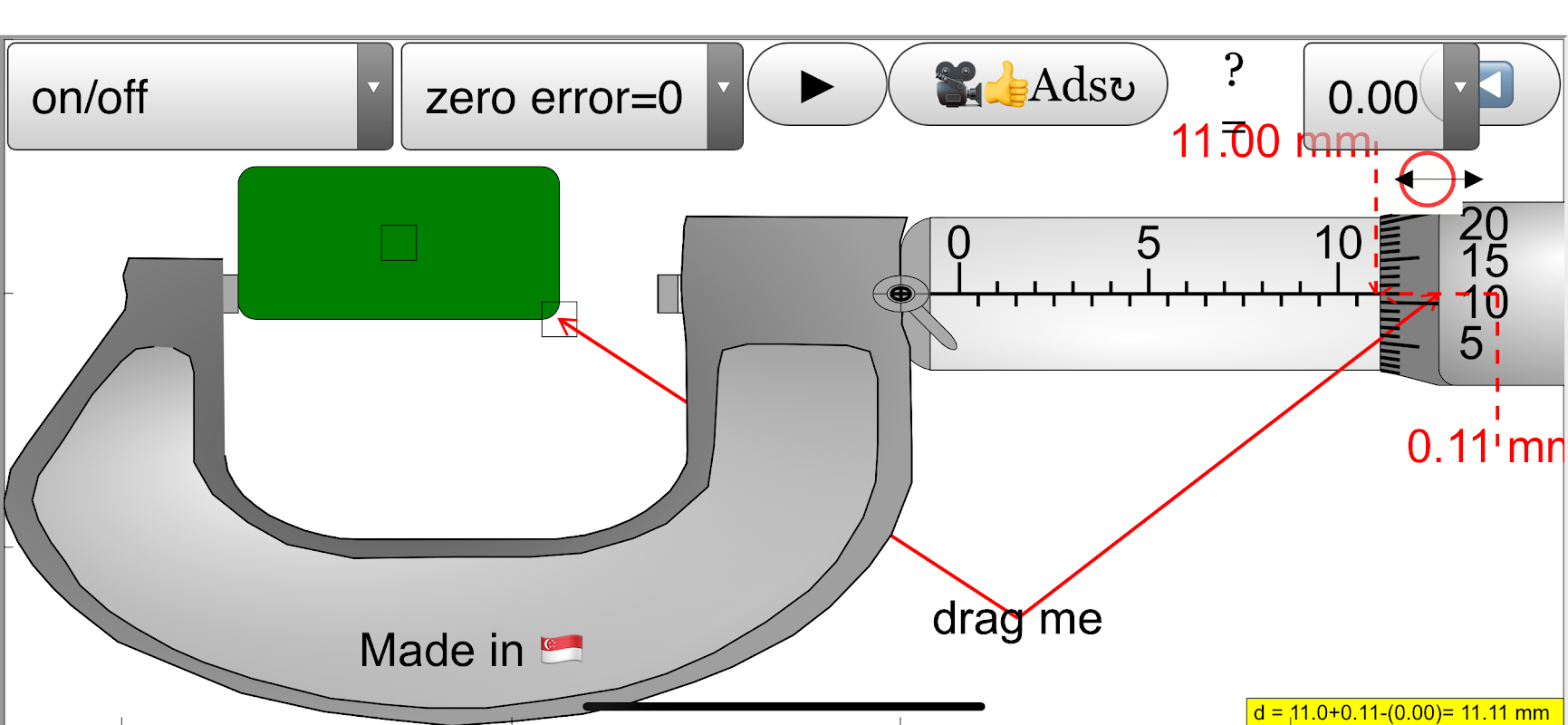

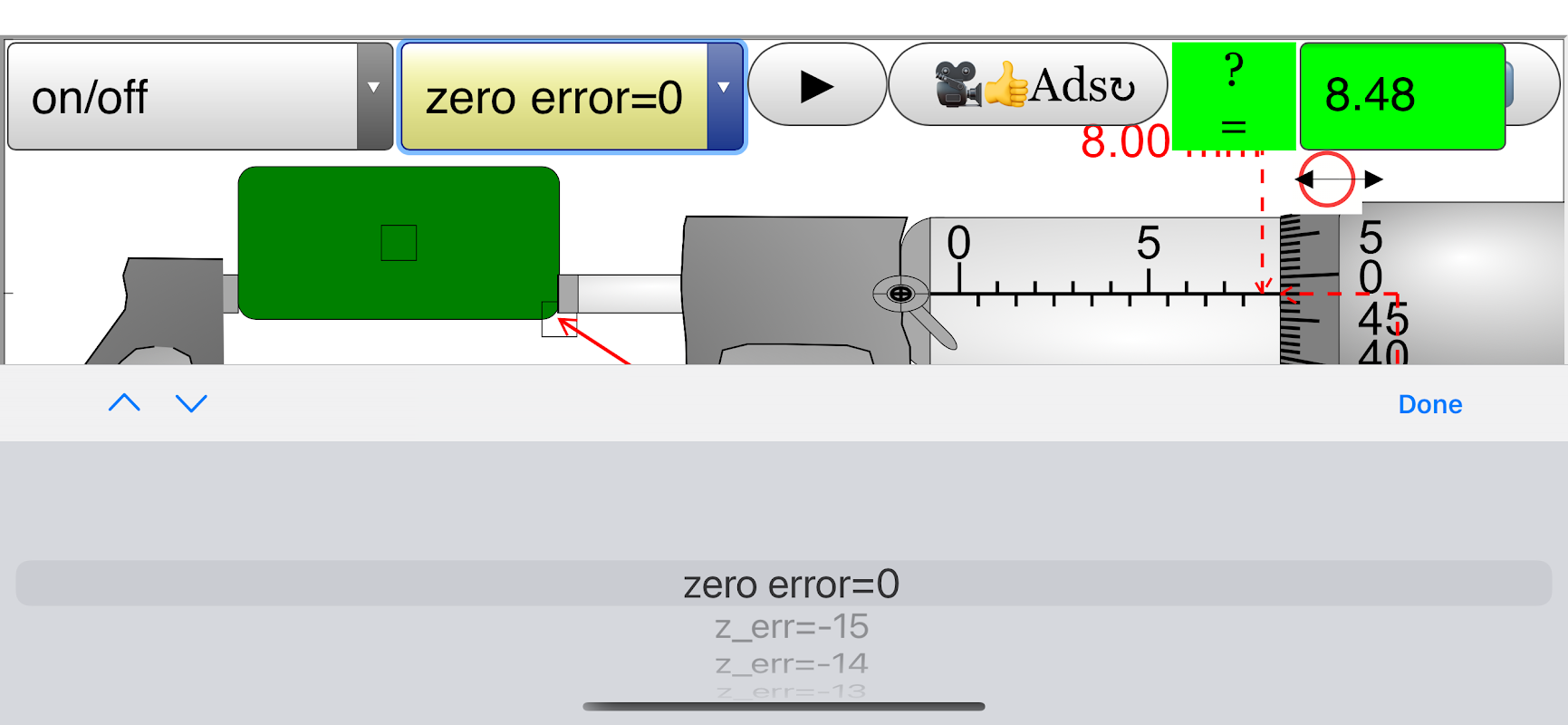

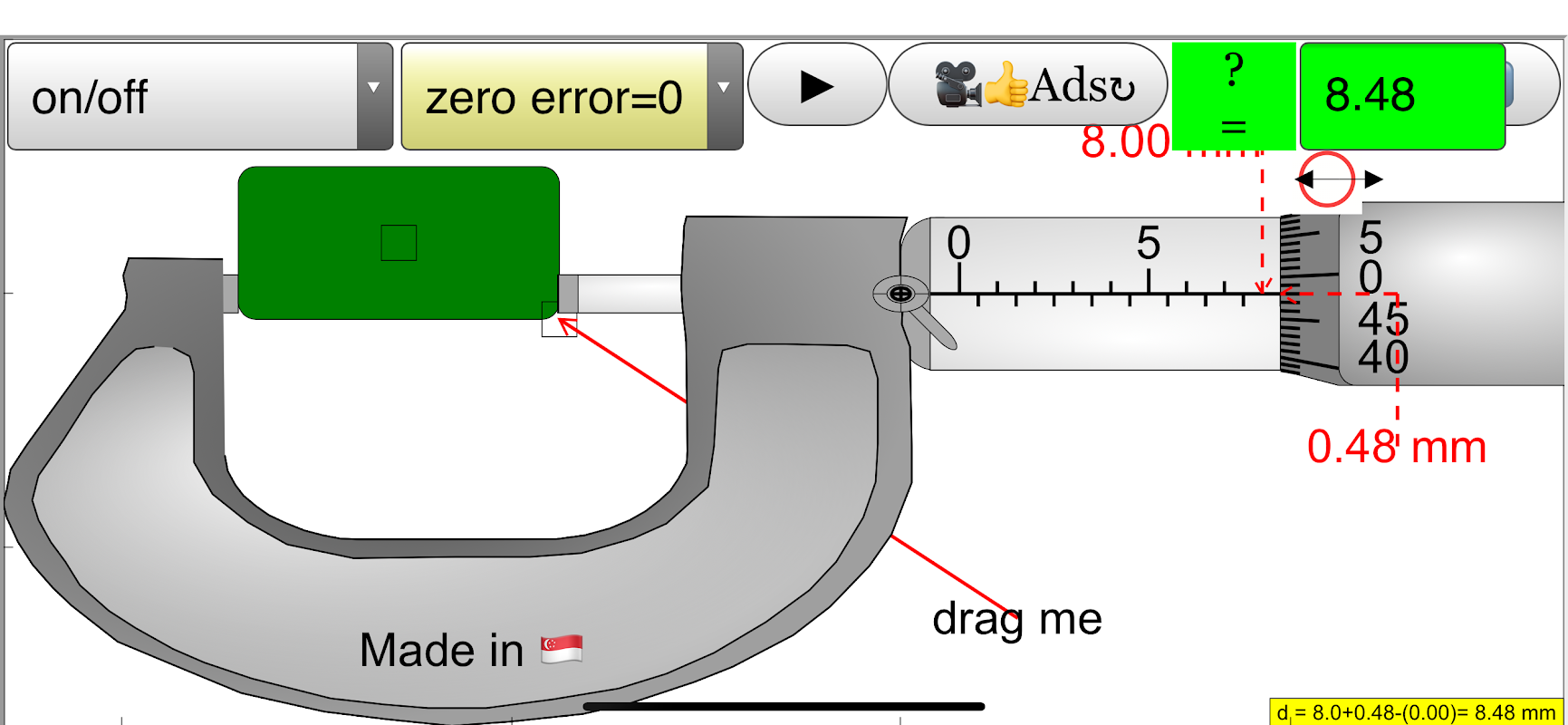

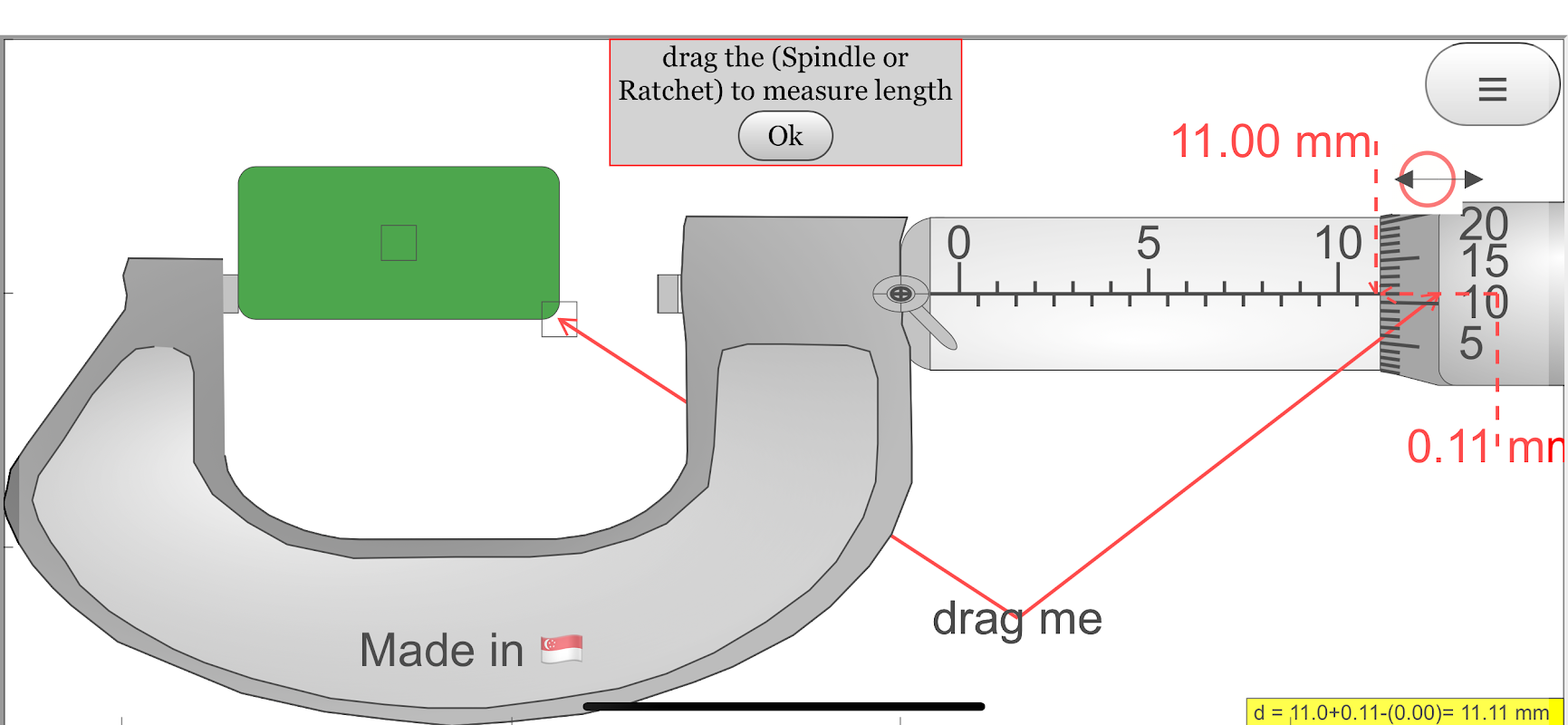

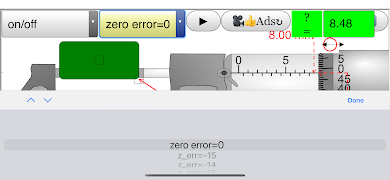

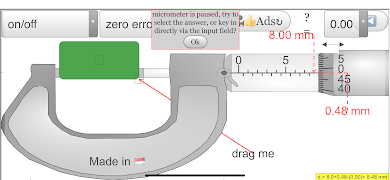

Applet ini mempunyai objek (Black) dengan gelangsar di bahagian atas kiri untuk mengawal gerak y objek ke dalam anvil dan spindle (rahang), grafik juga membolehkan tindakan seret. dengan slider di bahagian bawah kiri untuk mengendalikan saiz x objek ke dalam anvil dan spindle (rahang). Di slider bawah kiri adalah kawalan kesilapan sifar untuk membolehkan meneroka dengan jika mikrometer sama ada kesilapan sifar +0.15 mm (max) atau -0.15 mm (min).

Terdapat kotak centang: petunjuk: garis panduan dan anak panah untuk menunjukkan rantau yang menarik ditambah rasional yang disertakan untuk jawapannya. jawapan: menunjukkan pengukuran d = ??? mm lock: membolehkan simulasi fungsi kunci dalam mikrometer sebenar yang melumpuhkan perubahan pada kedudukan spindle maka dengan pengukuran tidak berubah. Di bahagian bawah, terdapat gelangsar hijau untuk mengawal kedudukan gelendong, seret di mana-mana bahagian pandangan juga menyeret gelendong.

Fakta menarik

Simulasi ini mempunyai pengesanan objek dan petunjuk yang disasarkan untuk pendidikan Tahap Fisika O, ralat sifar juga dibina di mana banyak aplikasi lain tidak mempunyai.
