Pengenalan

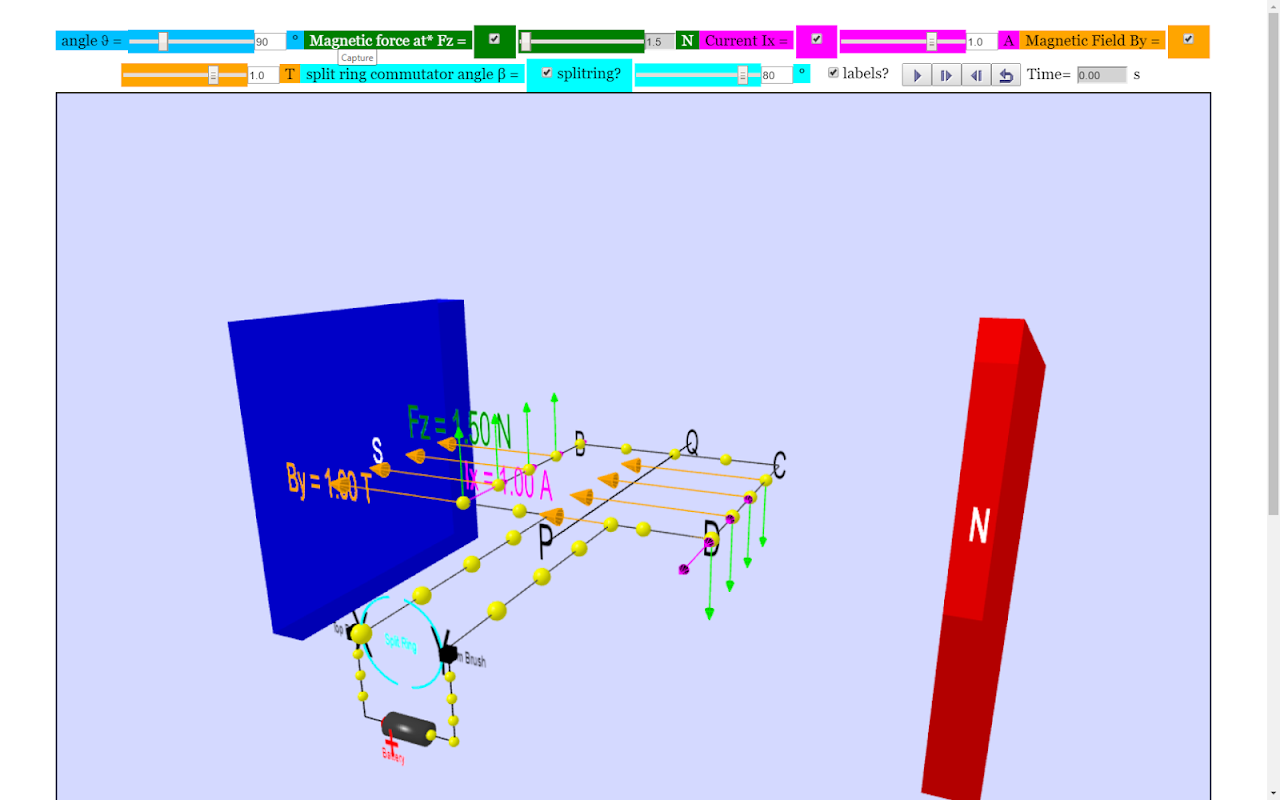

Motor elektrik menghidupkan elektrik ke dalam gerakan dengan mengeksploitasi induksi elektromagnet. A gelung semasa pembawa yang diletakkan dalam medan magnet mengalami effect.A mudah semasa (DC) motor beralih terus digambarkan di sini. ABCD dipasang pada PQ gandar. Hujung wayar disambungkan ke commutator split ring pada kedudukan X & Y. commutator berputar dengan gelung. Dua berus karbon adalah untuk menekan ringan terhadap commutators.

motor ini mempunyai magnet luaran (dipanggil pemegun kerana ia tetap di tempat) dan gegelung perubahan wayar dipanggil angker (pemutar atau gegelung, kerana ia berputar). angker, membawa arus yang dibekalkan oleh bateri, adalah elektromagnet, kerana dawai pembawa arus menjana medan magnet; tidak kelihatan garis-garis medan magnet beredar di sekeliling wayar angker.

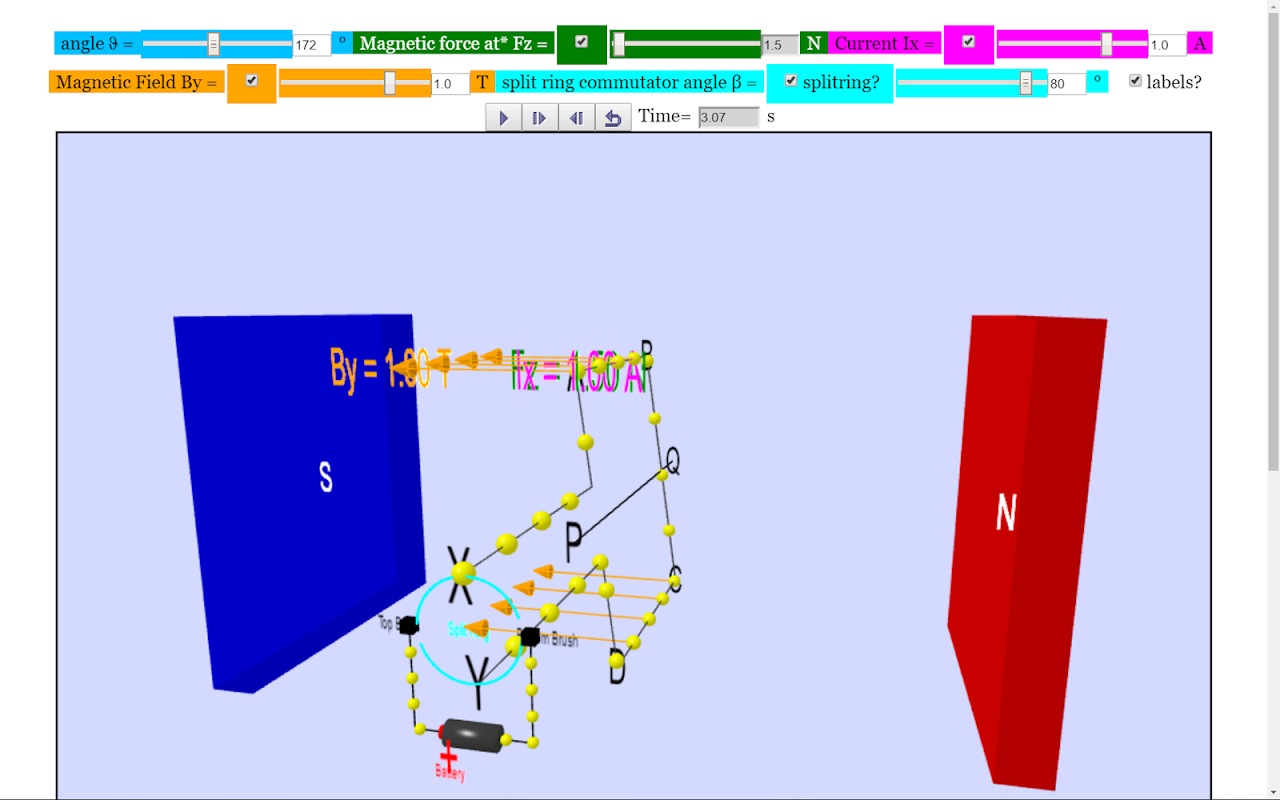

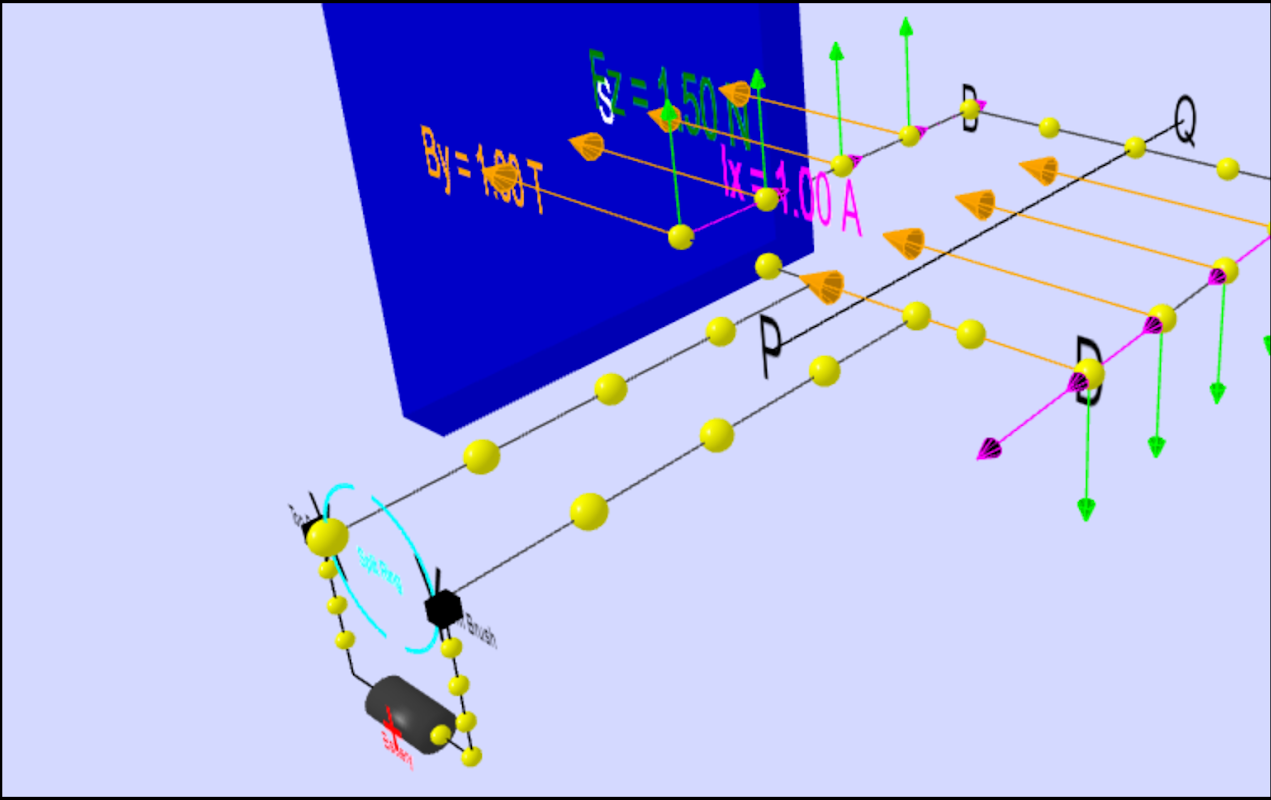

Kunci untuk menghasilkan gerakan sedang meletakkan elektromagnet dalam medan magnet magnet kekal (bidangnya berjalan dari utara ke kutub selatan). angker mengalami daya digambarkan oleh peraturan tangan kiri. Ini saling medan magnet dan bergerak zarah (elektron dalam semasa) menghasilkan daya magnet (digambarkan oleh anak panah hijau) yang membuat putaran angker kerana tork. Gunakan semasa gelangsar saya untuk melihat apa yang berlaku apabila aliran arus dibalikkan. Aliran aliran & elektron semasa kotak semak alows visualisasi yang berbeza sejak I = d (Q) / dt dan Q = bilangan caj * e. Main & Jeda butang membolehkan pembekuan paparan 3D untuk menggambarkan kuasa-kuasa ini, untuk memeriksa konsisten peraturan tangan kiri.

Fakta menarik

simulasi ini mempunyai pandangan perspektif 3D dan disasarkan untuk peringkat O pendidikan Fizik, mempunyai commutator split-ring direka di dalamnya.

Tujuan commutator ini adalah untuk membalikkan arah semasa di ABCD gelung untuk setiap setengah kitaran.

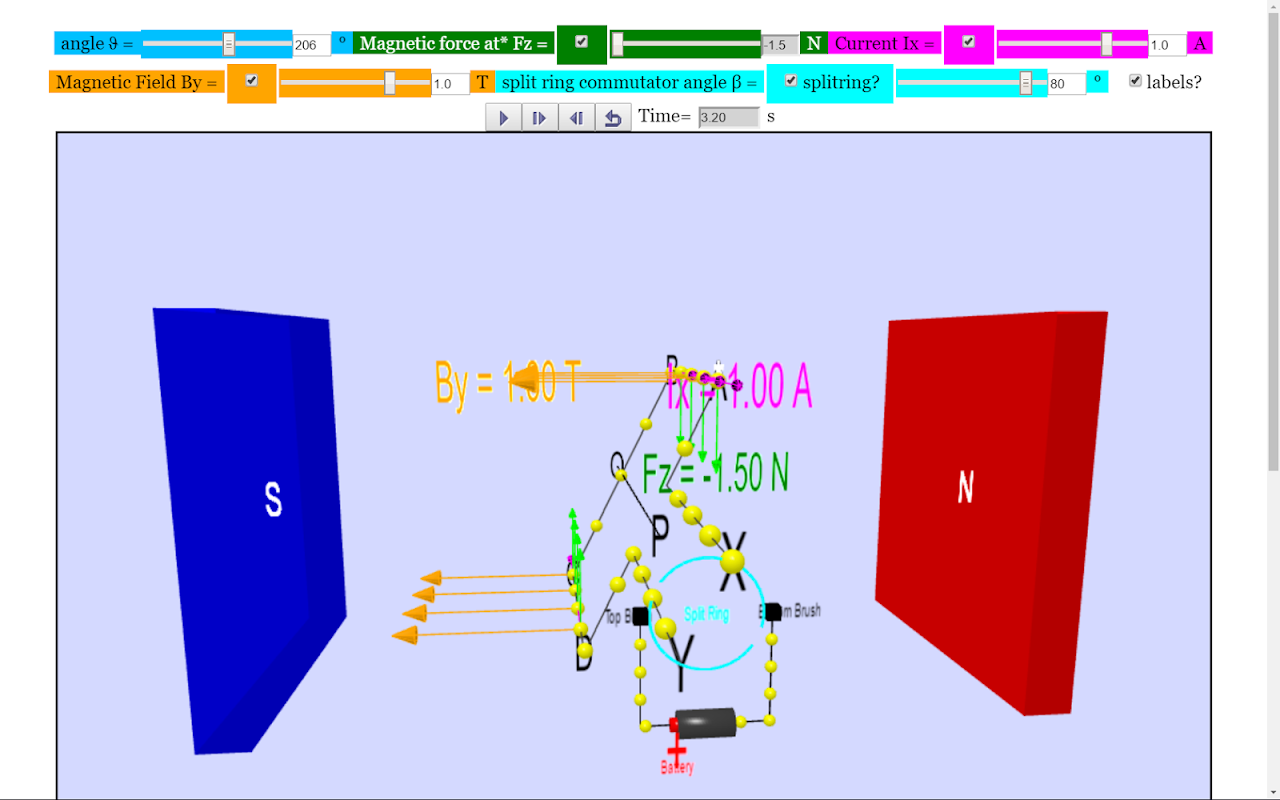

A swing kembali dan gerakan berulang alik (mungkin θ = 90o meningkat kepada 270o dan mengurangkan kembali ke 90o) adalah semua yang anda akan keluar dari motor ini jika tidak kerana commutator split-ring - logam peranti split pekeliling kepada bahagian-bahagian (ditunjukkan di sini di teal dengan jurang β2) yang menghubungkan angker kepada litar.
