ELM Terminal: ELM327 OBD2

Bercakap terus dengan penyesuai ELM327 OBD-II anda. Terminal ELM ialah alat baris arahan untuk mekanik, pembangun dan peminat kereta yang ingin melihat dengan tepat jawapan penyesuai dan kenderaan.

HUBUNGKAN CARA ANDA

• Bluetooth Klasik (SPP) untuk penyesuai berpasangan

• Bluetooth LE: mengimbas peranti berdekatan, menandakan kemungkinan dongle OBD dengan ★ dan menyusunnya mengikut kekuatan isyarat; menyokong profil GATT biasa FFF0, FFE0, 18F0 dan Nordic UART

• WiFi: lalai 192.168.0.10:35000 atau sebarang IP dan port

• Kehilangan pautan Bluetooth dikesan serta-merta

• USB: akan datang tidak lama lagi

TERMINAL

• Hantar sebarang permintaan AT, ST (OBDLink/STN) atau OBD, cth. 0100, 010C, 03, 0902, ATDP, ATH1, ATSP0

• Init automatik semasa bersambung: ATZ, ATE0, ATL0, kemudian ATI, AT@1, ATRV dan STI untuk mengenal pasti penyesuai

• Log berkod warna: arahan dihantar dalam warna biru, respons dalam warna hijau, ralat dalam warna merah (?, TIADA DATA, TIDAK DAPAT BERSAMBUNG, RALAT BOLEH…)

• Respons mentah tepat seperti penyesuai menghantarnya; dengan ATH1 anda melihat ID CAN dan bait PCI

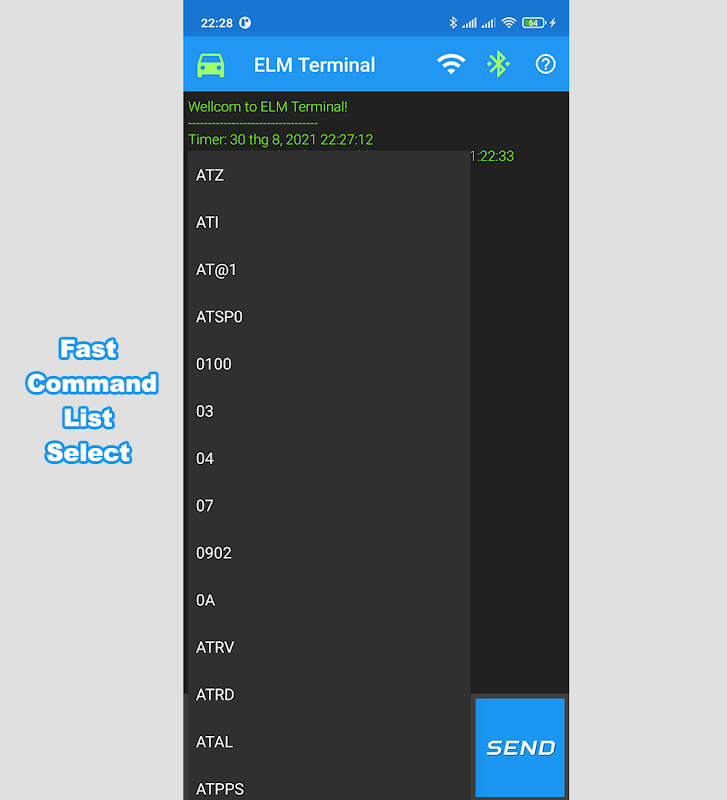

• Cip arahan pantas dan penjelasan log satu ketikan

PEMERIKSAAN KLON

Banyak penyesuai murah melaporkan "ELM327 v1.5", versi yang tidak pernah dikeluarkan oleh Elm Electronics. Pemeriksaan klon menghantar sehingga 14 arahan selamat (tetapan baca sahaja atau RAM, tidak pernah ditulis oleh EEPROM) yang mesti disokong oleh setiap versi firmware yang diisytiharkan (v1.1 hingga v1.4b), kemudian memulihkan penyesuai dengan ATZ. Ia melaporkan arahan yang hilang dan nombor versi palsu. Lulus pemeriksaan tidak dapat membuktikan penyesuai adalah tulen.

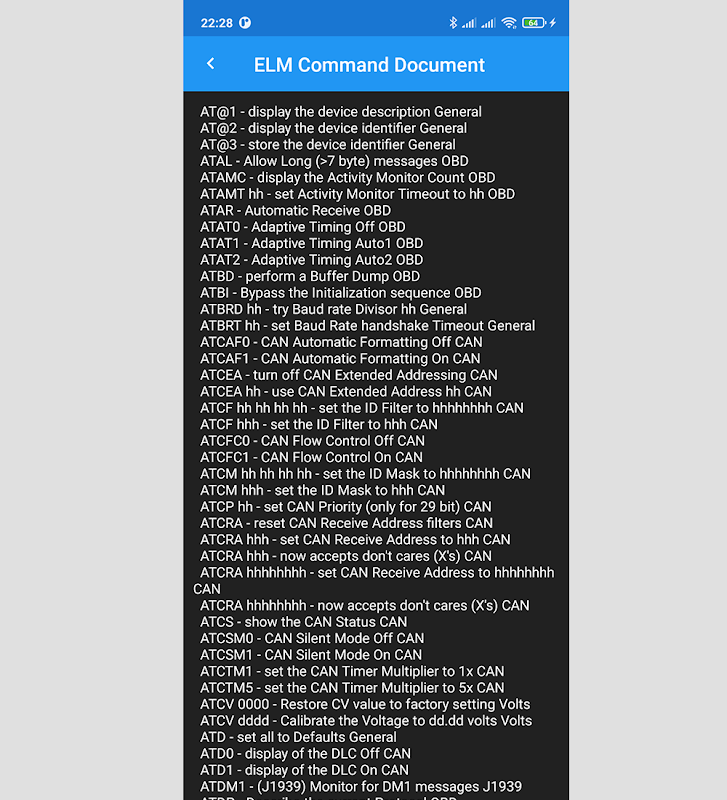

RUJUKAN PERINTAH – 258 PERINTAH

• 123 arahan ELM327 AT, dengan versi perisian tegar yang memperkenalkannya

• 115 arahan OBDLink ST daripada Manual Rujukan dan Pengaturcaraan Keluarga OBDLink Rev F, termasuk arahan yang tidak digunakan dan penggantiannya

• Perkhidmatan OBD SAE J1979 $01–$0A dan PID biasa

• Cari mengikut arahan atau kata kunci, kemudian ketik untuk memasukkan ke dalam terminal

PANDUAN

Persediaan langkah demi langkah untuk Bluetooth, Bluetooth LE dan WiFi, asas port OBD-II (SAE J1962) dan maksud setiap mesej penyesuai.

BAHASA

Inggeris, Tiếng Việt, 中文, हिन्दी, Español, العربية – pilih dalam skrin Panduan.

KEPERLUAN DAN NOTA

• Penyesuai OBD-II yang serasi dengan ELM327 (ELM327 tulen, OBDLink berasaskan STN atau klon yang serasi)

• Kenderaan dengan port OBD-II/EOBD (dalam kebanyakan kes USA 1996+, petrol EU 2001+, diesel EU 2004+)

• Terminal ELM menunjukkan data mentah; ia tidak menyahkod PID secara automatik. Menghantar 04 membersihkan kod masalah berkaitan pelepasan – gunakannya dengan berhati-hati.

• Percuma dengan iklan.

ELM327 ialah produk Elm Electronics. OBDLink ialah tanda dagangan OBD Solutions. Terminal ELM tidak bergabung dengan atau disokong oleh syarikat-syarikat ini.
