ELM Terminal: ELM327 OBD2

مستقیماً با آداپتور ELM327 OBD-II خود صحبت کنید. ترمینال ELM یک ابزار خط فرمان برای مکانیک‌ها، توسعه‌دهندگان و علاقه‌مندان به خودرو است که می‌خواهند دقیقاً ببینند آداپتور و وسیله نقلیه چه پاسخی می‌دهند.

به روش خود متصل شوید

• بلوتوث کلاسیک (SPP) برای آداپتورهای جفت‌شده

• بلوتوث LE: دستگاه‌های نزدیک را اسکن می‌کند، دانگل‌های OBD احتمالی را با ★ علامت‌گذاری می‌کند و آنها را بر اساس قدرت سیگنال مرتب می‌کند؛ از پروفایل‌های رایج GATT FFF0، FFE0، 18F0 و Nordic UART پشتیبانی می‌کند.

• وای‌فای: پیش‌فرض 192.168.0.10:35000 یا هر IP و پورتی

• قطع اتصال بلوتوث فوراً تشخیص داده می‌شود

• USB: به زودی

ترمینال

• ارسال هرگونه درخواست AT، ST (OBDLink/STN) یا OBD، به عنوان مثال 0100، 010C، 03، 0902، ATDP، ATH1، ATSP0

• شروع خودکار هنگام اتصال: ATZ، ATE0، ATL0، سپس ATI، AT@1، ATRV و STI برای شناسایی آداپتور

• گزارش رنگی: دستورات ارسالی به رنگ آبی، پاسخ‌ها به رنگ سبز، خطاها به رنگ قرمز (?، بدون داده، قادر به اتصال نیست، خطای CAN…)

• پاسخ‌های خام دقیقاً همانطور که آداپتور ارسال می‌کند؛ با ATH1 شناسه‌های CAN و بایت‌های PCI را مشاهده می‌کنید.

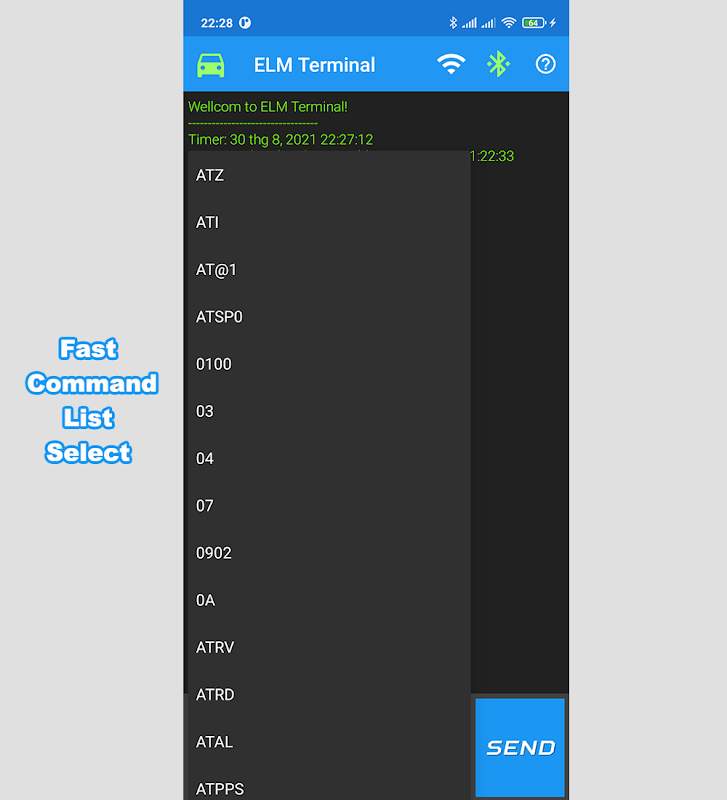

• تراشه‌های دستور سریع و پاک کردن گزارش با یک ضربه

بررسی کلون

بسیاری از آداپتورهای ارزان قیمت "ELM327 v1.5" را گزارش می‌دهند، نسخه‌ای که Elm Electronics هرگز منتشر نکرد. بررسی کلون تا 14 دستور ایمن (فقط خواندنی یا تنظیمات RAM، هرگز EEPROM را نمی‌نویسد) ارسال می‌کند که هر نسخه سیستم عامل اعلام شده باید از آن پشتیبانی کند (v1.1 تا v1.4b)، سپس آداپتور را با ATZ بازیابی می‌کند. این گزارش دستورات از دست رفته و شماره نسخه‌های جعلی را گزارش می‌دهد. قبولی در بررسی نمی‌تواند اصالت آداپتور را اثبات کند.

مرجع دستورات - ۲۵۸ دستور

• ۱۲۳ دستور ELM327 AT، به همراه نسخه سیستم عاملی که آنها را معرفی کرده است

• ۱۱۵ دستور OBDLink ST از مرجع خانواده OBDLink و دفترچه راهنمای برنامه‌نویسی نسخه F، شامل دستورات منسوخ شده و جایگزین‌های آنها

• سرویس‌های OBD SAE J1979 $01–$0A و PID های رایج

• جستجو بر اساس دستور یا کلمه کلیدی، سپس ضربه بزنید تا در ترمینال وارد شود

راهنما

راه اندازی گام به گام بلوتوث، بلوتوث LE و وای فای، اصول اولیه پورت OBD-II (SAE J1962) و معنی هر پیام آداپتور.

زبان‌ها

انگلیسی، ویتنامی، چینی، هندی، اسپانیایی، عربی - در صفحه راهنما انتخاب کنید.

الزامات و نکات

• یک آداپتور OBD-II سازگار با ELM327 (ELM327 اصلی، OBDLink مبتنی بر STN یا یک کلون سازگار)

• وسیله نقلیه با پورت OBD-II/EOBD (در بیشتر موارد ایالات متحده 1996+، بنزین اتحادیه اروپا 2001+، دیزل اتحادیه اروپا 2004+)

• ترمینال ELM داده‌های خام را نشان می‌دهد؛ PIDها را به طور خودکار رمزگشایی نمی‌کند. ارسال 04 کدهای مشکل مربوط به انتشار را پاک می‌کند - با احتیاط از آن استفاده کنید.

• رایگان با تبلیغات.

ELM327 محصول Elm Electronics است. OBDLink علامت تجاری OBD Solutions است. ترمینال ELM به این شرکت‌ها وابسته یا تأیید نشده است.
