ECStudio

Voordat u deze app koopt, kunt u de gratis versie (met advertenties) uitproberen met de naam "Electric Circuit Studio". De volledige documentatie is beschikbaar op ecstudiosystems.com/help

Om uw circuits uit Electric Circuit Studio te halen, exporteert u ze met Menu - Exporteren / Importeren - Al uw circuits exporteren ... in Electric Circuit Studio, en vervolgens importeren met Menu - Exporteren / Importeren - Geselecteerde circuits importeren ... in ECStudio.

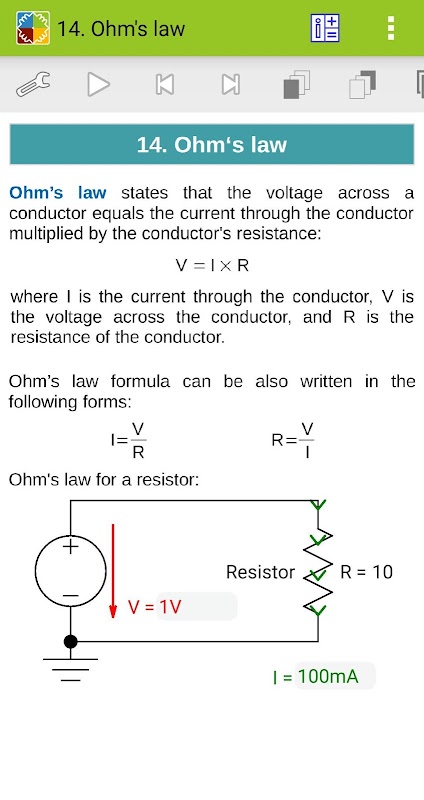

ECStudio is een set tools die wordt gebruikt voor het bouwen van elektronische circuits, SPICE-simulatie en berekening van circuits. Deze tools worden aangevuld door het informatiecentrum met bronnen, connectorpinouts en een kort interactief boek met uitleg over elektrische basisstellingen, wetten en circuits. Het is een handige applicatie voor alle elektronica-hobbyisten, studenten of andere mensen met interesse in elektronica.

• Schematische editor en SPICE-simulator

Met deze tools kunnen eenvoudig schakelschema's en SPICE-analyse van de gemaakte schakelingen worden gemaakt. ECStudio-simulator is gericht op visuele weergave van gesimuleerde resultaten, zodat gesimuleerde spanningen en stromen elders in het circuit kunnen worden geplaatst, als een tekst of grafiek. Bovendien kunnen de grootte en polariteit van spanningen en stromen worden weergegeven door visuele indicatoren, zodat u de resultaten snel kunt controleren. Alle resultaten kunnen bovendien worden weergegeven op de bovenste plot, waar ze kunnen worden verkend met behulp van twee cursors.

DC-, AC- en tijdelijke analyses worden ondersteund.

De simulatie kan herhaaldelijk worden uitgevoerd (in Transient-analyse) en de resultaten kunnen opeenvolgend worden weergegeven met een door de gebruiker gecontroleerde snelheid (in alle analysetypes), of alle simulatieresultaten worden onmiddellijk weergegeven. Wanneer de resultaten opeenvolgend worden weergegeven, kunt u de parameters van circuitelementen regelen via de zoekbalk en de verandering van de resultaten in realtime zien.

In AC-analyse kunt u de grootte, reële waarde, imaginaire waarde en fase van spanningen en stromen weergeven.

De schematische editor ondersteunt ongedaan maken en opnieuw uitvoeren en werkt ook met verschillende geselecteerde elementen. Alle elementen behalve draden laten de juiste rotatie en omdraaien van de tekst in elementen toe.

Ondersteunde elementen: draad, aarde, weerstand, condensator, gepolariseerde condensator, inductor, DC-spanningsbron, pulsbron, sinusvormige bron, DC-stroombron, tekst, afbeelding, diode, zenerdiode, LED, transistors (NPN, PNP, NMOS, PMOS , NJFET, PJFET), logische poorten (NOT, AND, NAND, OR, NOR, XOR, XNOR), SR latch, D flip-flop, T flip-flop, JK flip-flop, operationele versterker, 555 timer, LM317, LM337, 7805, 7905, VCVS, VCCS, CCVS, CCCS, potentiometer, transformator, schakelaar SPST, schakelaar SPDT, open drukknop, gesloten drukknop, relais SPST, relais SPDT, crossover.

Screenshots en het exporteren van het hele circuit worden ook ondersteund.

Draden worden getekend met behulp van autorouting of ze kunnen handmatig worden getekend met lijnen met één segment.

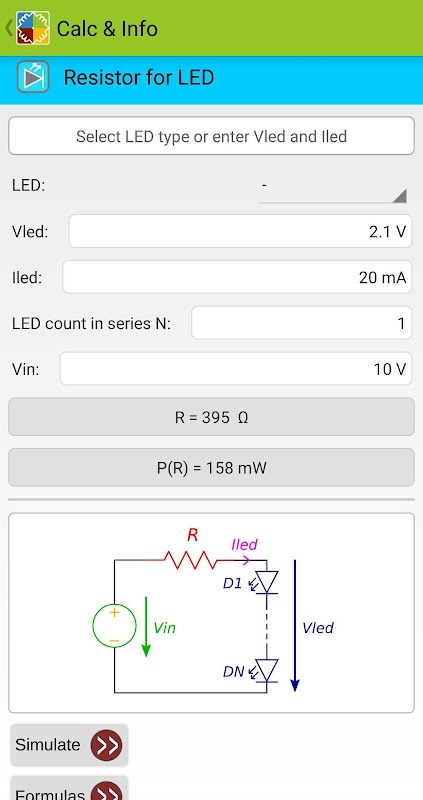

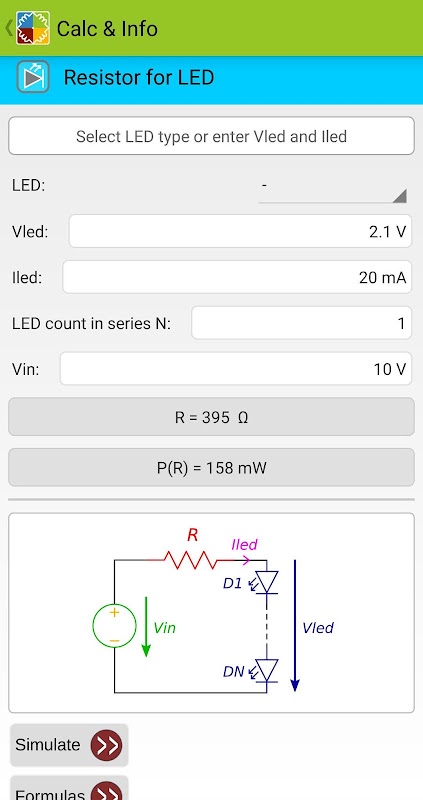

• Rekenmachines: wet van Ohm, Weerstanden in serie / parallel, Serie-parallel circuit, Y-Delta-transformatie, Weerstand voor spanningsverzwakking, Vermogenscalculator, Spanningsdeler, Stroomverdeler, RLC-reactantie / impedantie, LC-resonantie, Passieve filters, Condensator opladen, Transformatorberekeningen, Weerstand voor LED, Zenerdiode, Operationele versterker, LM317-spanningsregelaar, 555-timer, A / D- en D / A-omvormers, Spoelinductie, Spanningsval, Weerstandskleurcode, SMD-weerstandscode, Inductiekleurcode, RMS-calculator, Frequentie / periode-omzetter, Conversie van batterijcapaciteit, Levensduur van de batterij, Decibel-omzetter, PCB-spoorbreedtecalculator

• Connector pinout

SCART, VGA, DVI, HDMI, Firewire, USB, Thunderbolt, Apple Lightning, Apple dock, RS-232, Sata, eSata, PS / 2, ATX-voedingsaansluitingen, SD-kaarten, SIM-kaarten, Ethernet RJ45, RJ11, RJ14, RJ25 , ISO10487 voor autoradio, XLR, LED, Raspberry GPIO

• Middelen

Draadmaat, Draadisolatiekleuren, Stroomsterkte, Weerstand, Weerstandswaarden, Condensatorcodes, Condensatorwaarden, SMD-pakketten, Meeteenheden, SI-voorvoegsels, 7400-serie geïntegreerde schakelingen, Spanningsregelaars, Logische poorten, Elektrische symbolen, USB-specificaties
