ECStudio

在購買此應用之前，您可以嘗試名為“ Electric Circuit Studio”的免費版本（帶有廣告）。完整文檔可在ecstudiosystems.com/help中找到。

要從Electric Circuit Studio獲取電路，請在Electric Studio中使用菜單-導出/導入-導出所有電路...導出它們，然後在ECStudio中使用菜單-導出/導入-導入所選電路...導入它們。

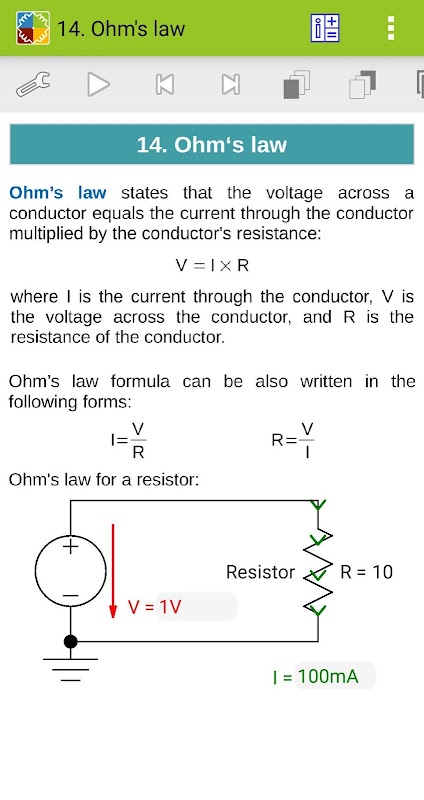

ECStudio是用於構建電子電路，SPICE仿真和電路計算的一組工具。這些工具由信息中心提供補充，該信息中心包含資源，連接器引腳和簡短的交互式書籍，解釋了基本的電氣原理，定律和電路。對於所有電子愛好者，學生或其他對電子感興趣的人來說，這是一個有用的應用程序。

•原理圖編輯器和SPICE模擬器

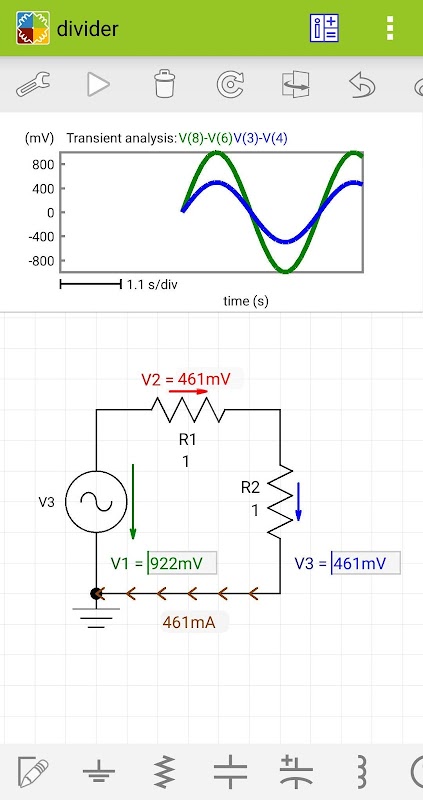

這些工具可輕鬆創建電路圖，並對創建的電路進行SPICE分析。 ECStudio仿真器專注於仿真結果的視覺表示，因此仿真電壓和電流可以文本或圖形的形式放置在電路中的其他位置。此外，電壓和電流的大小和極性可以通過視覺指示器表示，因此您可以快速檢查結果。所有結果都可以額外顯示在頂部圖上，在這裡可以使用兩個光標進行瀏覽。

支持直流，交流和瞬態分析。

模擬可以重複運行（在瞬態分析中），結果可以用用戶控制的速度連續顯示（在所有分析類型中），或者立即顯示所有模擬結果。當結果連續顯示時，您可以通過搜索欄控制電路元件的參數，並實時查看結果的變化。

在交流分析中，您可以顯示電壓和電流的大小，實值，虛值和相位。

原理圖編輯器支持撤消和重做，還可以處理多個選定的元素。除導線外，所有其他元素均允許元素內的文本正確旋轉和翻轉。

支持的元素：導線，地線，電阻器，電容器，極化電容器，電感器，DC電壓源，脈衝源，正弦源，DC電流源，文本，圖片，二極管，齊納二極管，LED，晶體管（NPN，PNP，NMOS，PMOS ，NJFET，PJFET），邏輯門（NOT，AND，NAND，OR，NOR，XOR，XNOR），SR鎖存器，D觸發器，T觸發器，JK觸發器，運算放大器，555定時器，LM317， LM337、7805、7905，VCVS，VCCS，CCVS，CCCS，電位計，變壓器，開關SPST，開關SPDT，打開按鈕，關閉按鈕，繼電器SPST，繼電器SPDT，分頻器。

還支持屏幕截圖和導出整個電路。

可以使用自動佈線繪製導線，也可以使用單段線手動繪製導線。

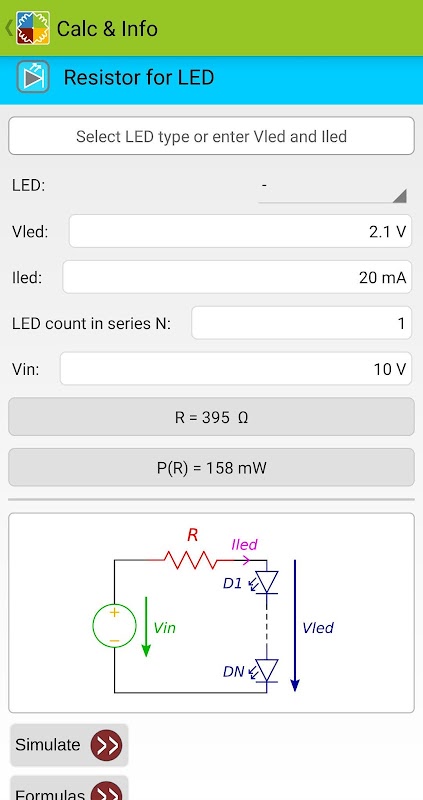

•計算器：歐姆定律，串聯/並聯電阻，串聯-並聯電路，Y-Delta變換，用於電壓衰減的電阻，功率計算器，分壓器，分壓器，RLC電抗/阻抗，LC諧振，無源濾波器，電容器充電，變壓器計算，LED電阻，齊納二極管，運算放大器，LM317穩壓器，555定時器，A / D和D / A轉換器，線圈電感，電壓降，電阻器顏色代碼，SMD電阻器代碼，電感器顏色代碼，RMS計算器，頻率/週期轉換器，電池容量轉換，電池壽命，分貝轉換器，PCB走線寬度計算器

•連接器引腳

SCART，VGA，DVI，HDMI，火線，USB，Thunderbolt，Apple Lightning，Apple Dock，RS-232，Sata，eSata，PS / 2，ATX電源連接器，SD卡，SIM卡，以太網RJ45，RJ11，RJ14，RJ25 ，ISO10487（用於汽車音頻），XLR，LED，Raspberry GPIO

• 資源

電線尺寸，電線絕緣顏色，載流量，電阻率，電阻值，電容器代碼，電容器值，SMD封裝，測量單位，SI前綴，7400系列集成電路，穩壓器，邏輯門，電氣符號，USB規格
