ECStudio

Bu uygulamayı satın almadan önce "Electric Circuit Studio" adlı ücretsiz sürümü (reklamlı) deneyebilirsiniz. Belgelerin tamamı ecstudiosystems.com/help adresinde mevcuttur

Devrelerinizi Electric Circuit Studio'dan almak için, bunları Menu - Export / Import - Tüm devrelerinizi Export ... Electric Circuit Studio kullanarak dışa aktarın ve ardından ECStudio'da Menü - Dışa Aktar / İçe Aktar - Seçili devreleri içe aktararak içe aktarın.

ECStudio, elektronik devreler oluşturmak, SPICE simülasyonu ve devrelerin hesaplanması için kullanılan bir araç setidir. Bu araçlar, kaynaklar, konektör pinleri ve temel elektrik teoremlerini, yasalarını ve devrelerini açıklayan kısa etkileşimli kitap içeren bilgi merkezi ile tamamlanmaktadır. Tüm elektronik hobileri, öğrenciler veya elektroniğe ilgi duyan diğer insanlar için yararlı bir uygulamadır.

• Şematik düzenleyici ve SPICE simülatörü

Bu araçlar, devre şemalarının kolayca oluşturulmasına ve oluşturulan devrelerin SPICE analizine izin verir. ECStudio simülatörü, simüle edilmiş sonuçların görsel sunumuna odaklanır, böylece simüle edilmiş voltajlar ve akımlar, devrenin başka bir yerine bir metin veya grafik olarak yerleştirilebilir. Dahası, gerilimlerin ve akımların büyüklüğü ve polaritesi görsel göstergelerle gösterilebilir, böylece sonuçları hızlı bir şekilde kontrol edebilirsiniz. Tüm sonuçlar, iki imleç kullanılarak keşfedilebilecekleri üst grafikte ek olarak görüntülenebilir.

DC, AC ve Geçici analizler desteklenmektedir.

Simülasyon tekrar tekrar çalıştırılabilir (Geçici analizde) ve sonuçlar, kullanıcı kontrollü bir hızla (tüm analiz türlerinde) art arda görüntülenebilir veya tüm simülasyon sonuçları hemen görüntülenir. Sonuçlar art arda gösterildiğinde, arama çubuğu ile devre elemanlarının parametrelerini kontrol edebilir ve sonuçların değişimini gerçek zamanlı olarak görebilirsiniz.

AC analizinde gerilimlerin ve akımların büyüklüğünü, gerçek değerini, sanal değerini ve fazını görüntüleyebilirsiniz.

Şematik düzenleyici, geri almayı ve yinelemeyi ve ayrıca birkaç seçili öğeyle çalışmayı destekler. Teller dışındaki tüm öğeler, öğelerin içindeki metnin uygun şekilde döndürülmesine ve çevrilmesine izin verir.

Desteklenen elemanlar: tel, toprak, direnç, kondansatör, polarize kondansatör, indüktör, DC voltaj kaynağı, darbe kaynağı, sinüzoidal kaynak, DC akım kaynağı, metin, resim, diyot, zener diyot, LED, transistörler (NPN, PNP, NMOS, PMOS , NJFET, PJFET), mantık geçitleri (NOT, AND, NAND, OR, NOR, XOR, XNOR), SR mandalı, D flip-flop, T flip-flop, JK flip-flop, operasyonel amplifikatör, 555 zamanlayıcı, LM317, LM337, 7805, 7905, VCVS, VCCS, CCVS, CCCS, potansiyometre, trafo, SPST anahtarı, SPDT anahtarı, açık buton, kapalı buton, SPST rölesi, SPDT rölesi, crossover.

Ekran görüntüleri ve tüm devrenin dışa aktarımı da desteklenmektedir.

Teller, otomatik yönlendirme kullanılarak çizilir veya tek parçalı çizgiler kullanılarak manuel olarak çizilebilir.

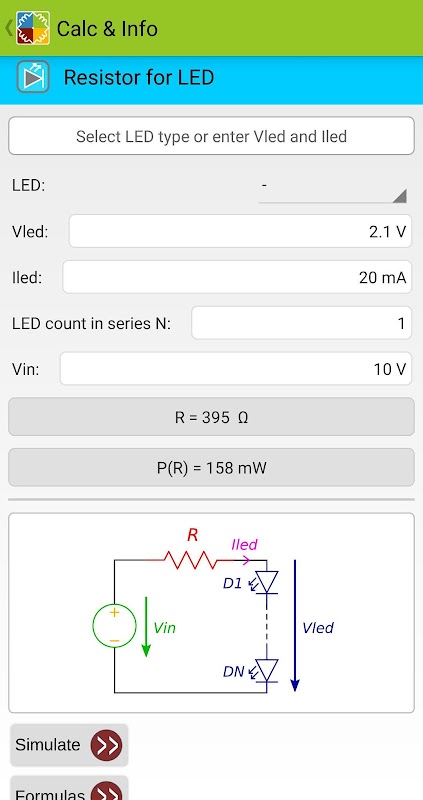

• Hesaplayıcılar: Ohm kanunu, Seri / paralel dirençler, Seri-paralel devre, Y-Delta dönüşümü, Gerilim zayıflaması için direnç, Güç hesaplayıcı, Gerilim bölücü, Akım bölücü, RLC reaktans / empedans, LC rezonansı, Pasif filtreler, Kapasitör şarjı, Transformatör hesaplamaları, LED için direnç, Zener diyot, Operasyonel amplifikatör, LM317 voltaj regülatörü, 555 zamanlayıcı, A / D ve D / A dönüştürücüler, Bobin endüktansı, Gerilim düşümü, Direnç renk kodu, SMD direnç kodu, İndüktör renk kodu, RMS hesap makinesi, Frekans / periyot dönüştürücü, Pil kapasitesi dönüştürme, Pil ömrü, Desibel dönüştürücü, PCB iz genişliği hesaplayıcı

• Konektör pin çıkışı

SCART, VGA, DVI, HDMI, Firewire, USB, Thunderbolt, Apple Lightning, Apple dock, RS-232, Sata, eSata, PS / 2, ATX güç konektörleri, SD kartlar, SIM kartlar, Ethernet RJ45, RJ11, RJ14, RJ25 , Araba ses sistemi için ISO10487, XLR, LED, Ahududu GPIO

• Kaynaklar

Kablo boyutu, Kablo izolasyon renkleri, Ampasite, Dirençlilik, Direnç değerleri, Kondansatör kodları, Kondansatör değerleri, SMD paketleri, Ölçüm birimleri, SI önekleri, 7400 serisi entegre devreler, Voltaj regülatörleri, Mantık kapıları, Elektrik sembolleri, USB spesifikasyonları
