ECStudio

在购买此应用之前，您可以尝试名为“ Electric Circuit Studio”的免费版本（带有广告）。完整文档可在ecstudiosystems.com/help中找到。

要从Electric Circuit Studio获取电路，请在Electric Studio中使用菜单-导出/导入-导出所有电路...导出它们，然后在ECStudio中使用菜单-导出/导入-导入所选电路...导入它们。

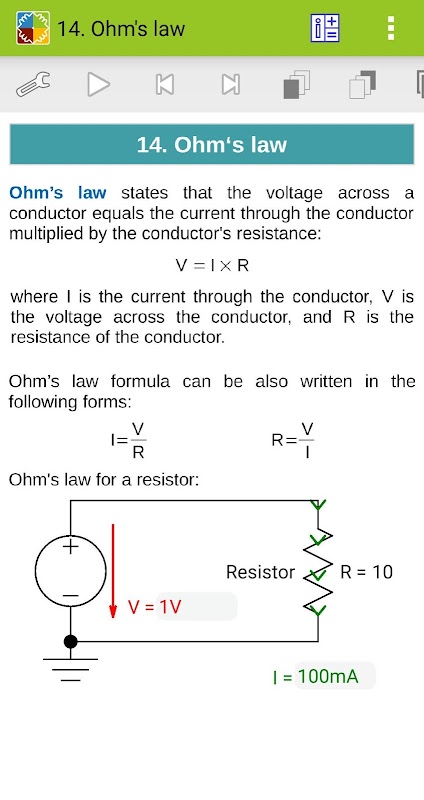

ECStudio是用于构建电子电路，SPICE仿真和电路计算的一组工具。这些工具由信息中心提供补充，该信息中心包含资源，连接器引脚和简短的交互式书籍，解释了基本的电气原理，定律和电路。对于所有电子爱好者，学生或其他对电子感兴趣的人来说，这是一个有用的应用程序。

•原理图编辑器和SPICE模拟器

这些工具可轻松创建电路图，并对创建的电路进行SPICE分析。 ECStudio仿真器专注于仿真结果的视觉表示，因此仿真电压和电流可以文本或图形的形式放置在电路中的其他位置。此外，电压和电流的大小和极性可以通过视觉指示器表示，因此您可以快速检查结果。所有结果都可以额外显示在顶部图上，在这里可以使用两个光标进行浏览。

支持直流，交流和瞬态分析。

模拟可以重复运行（在瞬态分析中），结果可以用用户控制的速度连续显示（在所有分析类型中），或者立即显示所有模拟结果。当结果连续显示时，您可以通过搜索栏控制电路元件的参数，并实时查看结果的变化。

在交流分析中，您可以显示电压和电流的大小，实值，虚值和相位。

原理图编辑器支持撤消和重做，还可以处理多个选定的元素。除导线外，所有其他元素均允许元素内的文本正确旋转和翻转。

支持的元素：导线，地线，电阻器，电容器，极化电容器，电感器，DC电压源，脉冲源，正弦源，DC电流源，文本，图片，二极管，齐纳二极管，LED，晶体管（NPN，PNP，NMOS，PMOS ，NJFET，PJFET），逻辑门（NOT，AND，NAND，OR，NOR，XOR，XNOR），SR锁存器，D触发器，T触发器，JK触发器，运算放大器，555定时器，LM317， LM337、7805、7905，VCVS，VCCS，CCVS，CCCS，电位计，变压器，开关SPST，开关SPDT，打开按钮，关闭按钮，继电器SPST，继电器SPDT，分频器。

还支持屏幕截图和导出整个电路。

可以使用自动布线绘制导线，也可以使用单段线手动绘制导线。

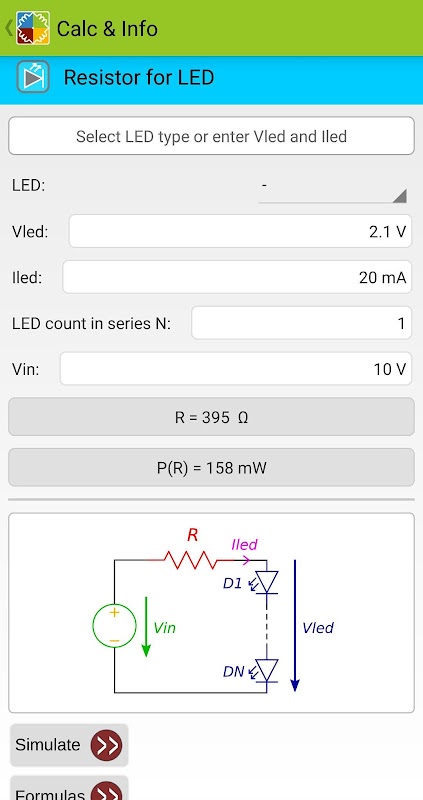

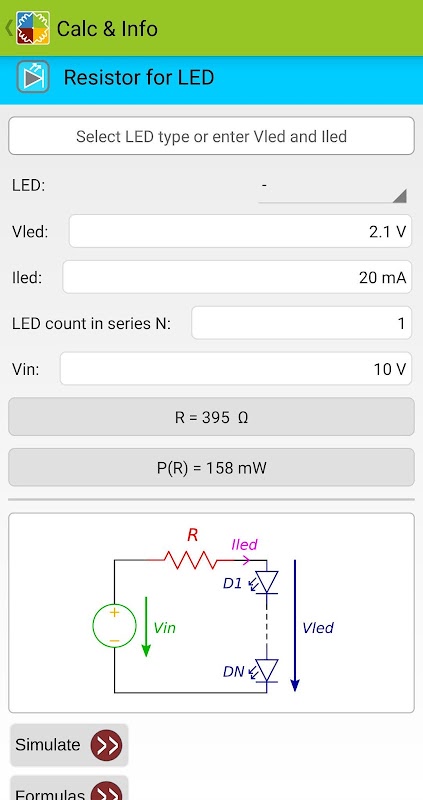

•计算器：欧姆定律，串联/并联电阻，串联-并联电路，Y-Delta变换，用于电压衰减的电阻，功率计算器，分压器，分压器，RLC电抗/阻抗，LC谐振，无源滤波器，电容器充电，变压器计算，LED电阻，齐纳二极管，运算放大器，LM317稳压器，555定时器，A / D和D / A转换器，线圈电感，电压降，电阻器颜色代码，SMD电阻器代码，电感器颜色代码，RMS计算器，频率/周期转换器，电池容量转换，电池寿命，分贝转换器，PCB走线宽度计算器

•连接器引脚

SCART，VGA，DVI，HDMI，火线，USB，Thunderbolt，Apple Lightning，Apple Dock，RS-232，Sata，eSata，PS / 2，ATX电源连接器，SD卡，SIM卡，以太网RJ45，RJ11，RJ14，RJ25 ，ISO10487（用于汽车音频），XLR，LED，Raspberry GPIO

• 资源

电线尺寸，电线绝缘颜色，载流量，电阻率，电阻值，电容器代码，电容器值，SMD封装，测量单位，SI前缀，7400系列集成电路，稳压器，逻辑门，电气符号，USB规格
