Antenna Reference

Aplikacja referencyjna anteny

Ta aplikacja zapewnia obszerny przewodnik po antenach z dobrym wyborem anten do rozważenia podczas budowy. Oprócz wspólnych anten dipolowych, 'V', Quad, Yagi i pionowych istnieje wiele innych. Discone, Windom, Zepp i J-Pole, X-Beam i ZL Special – żeby wymienić tylko kilka. Uwzględniono również typowe charakterystyki promieniowania dla każdej anteny, szeroki zakres metod dopasowania impedancji oraz tabelę specyfikacji dla różnych kabli i przewodów koncentrycznych.

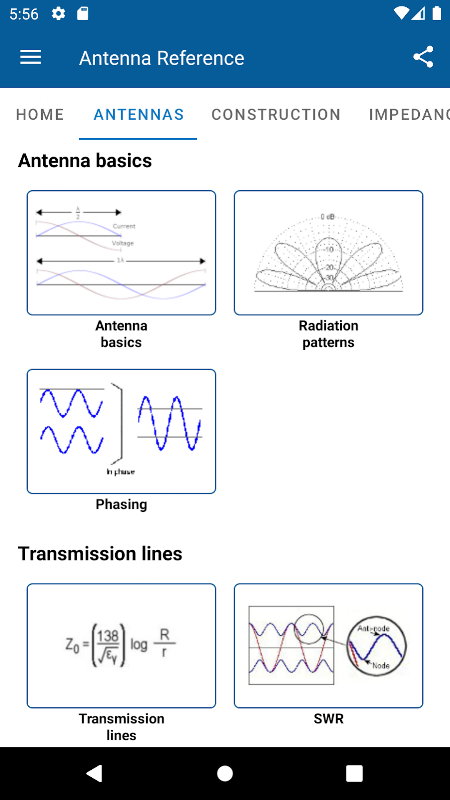

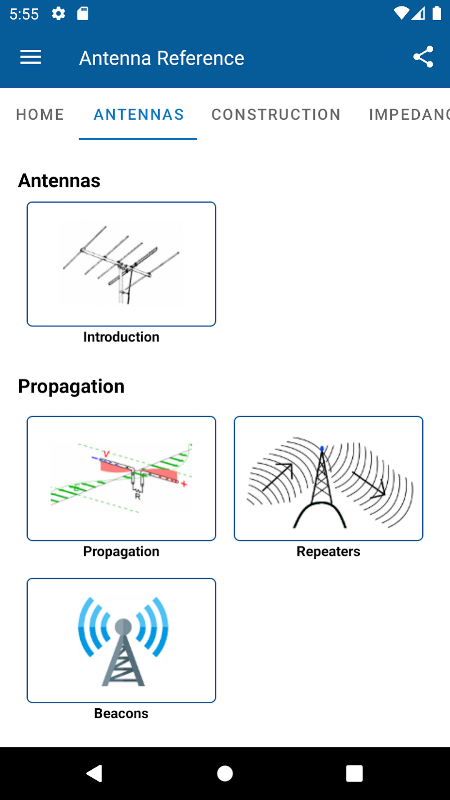

Treści obejmują podstawową teorię anteny i propagacji, linie transmisyjne i dopasowanie impedancji. Dzięki pomiarom wbudowane kalkulatory eliminują domysły dotyczące konstrukcji anteny, projektu dopasowania impedancji i długości linii transmisyjnej.

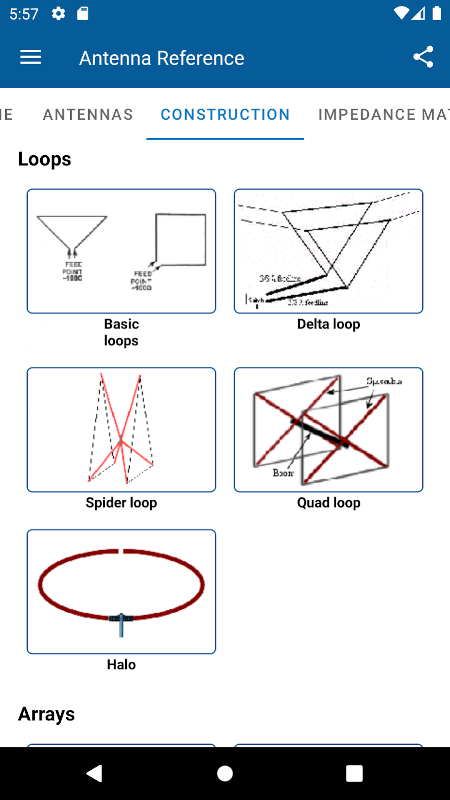

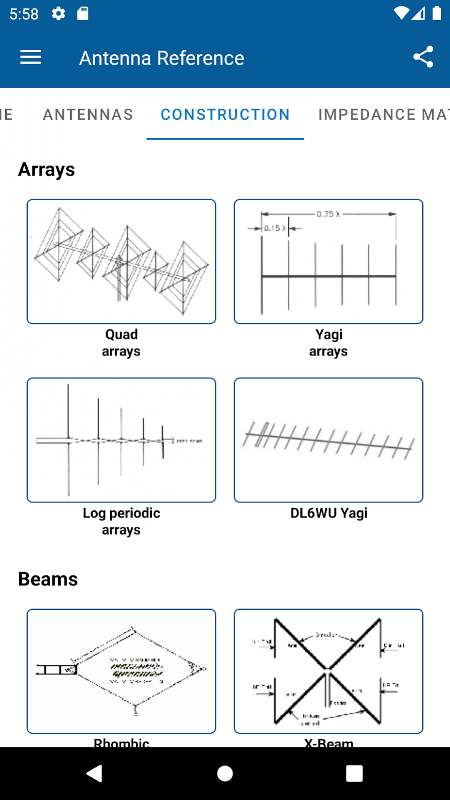

Do każdej anteny dołączone są zdjęcia, zdjęcia lub rysunki, dzięki czemu można zobaczyć, jak powinien wyglądać gotowy produkt.

W sekcji Dane znajdują się tabele typów kabli koncentrycznych, dane przewodów do konwersji między rozmiarami przewodów AWG i metrycznymi, a także wartości rezystancji dla zwykłego przewodu miedzianego. Krótkie wyjaśnienie związku między częstotliwością a długością fali oraz schematy połączeń dla popularnych złączy stosowanych w radiu uzupełniają treść.
