Oписание HMI Modbus

Обеспечивает коммуникацию по протоколам Modbus TCP/IP и RTU (TCP и Bluetooth)

Данная программа альтернативой HMI панели оператора. Реализованы некоторые функции Scada систем, возможность чтения, записи различных типов данных. Поддерживается протокол Modbus TCP/IP и Modbus RTU. При необходимости использования Modbus RTU или ASCII используется Modbus преобразователь например: tgw-715. Инструкция: https://drive.google.com/drive/folders/0B_ogMSvuFCPAcUgyZURYaDF1ZTg?usp=sharing

Если нужен просмотрщик без редактирования используйте: https://play.google.com/store/apps/details?id=net.sagram.hmi_modbus_viewer

Реализован обмен данными через Bluetooth (Modbus RTU), можно использовать для обмена данными с Arduino через Bluetooth shield и другими устройствами.

Возможность просмотра посылок в Hex формате.

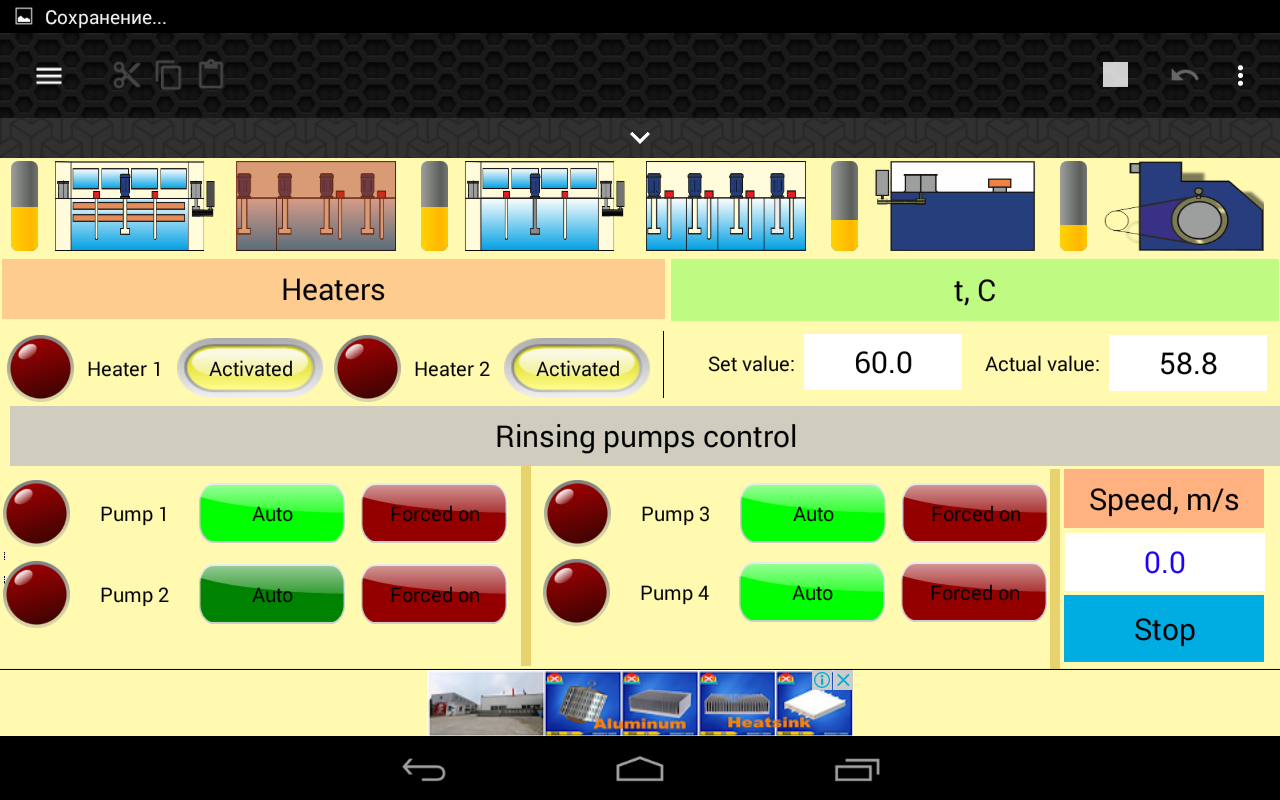

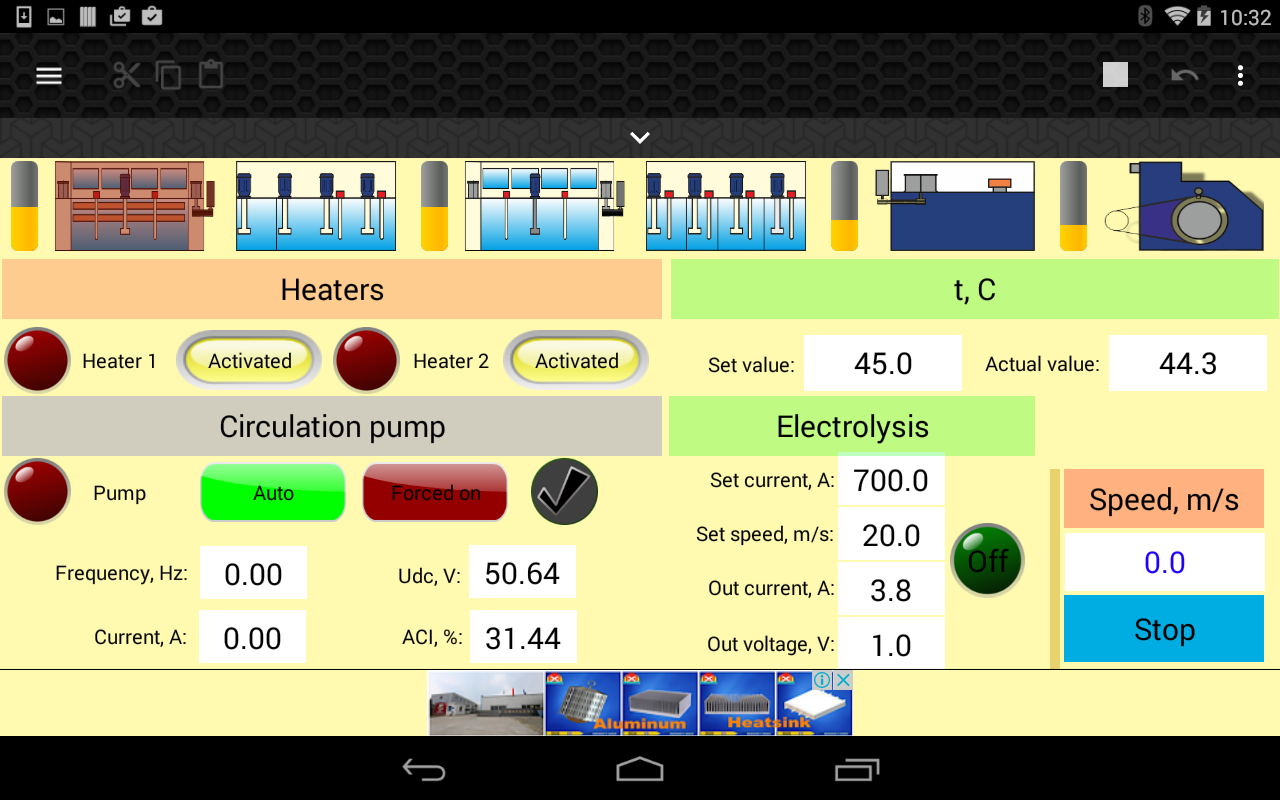

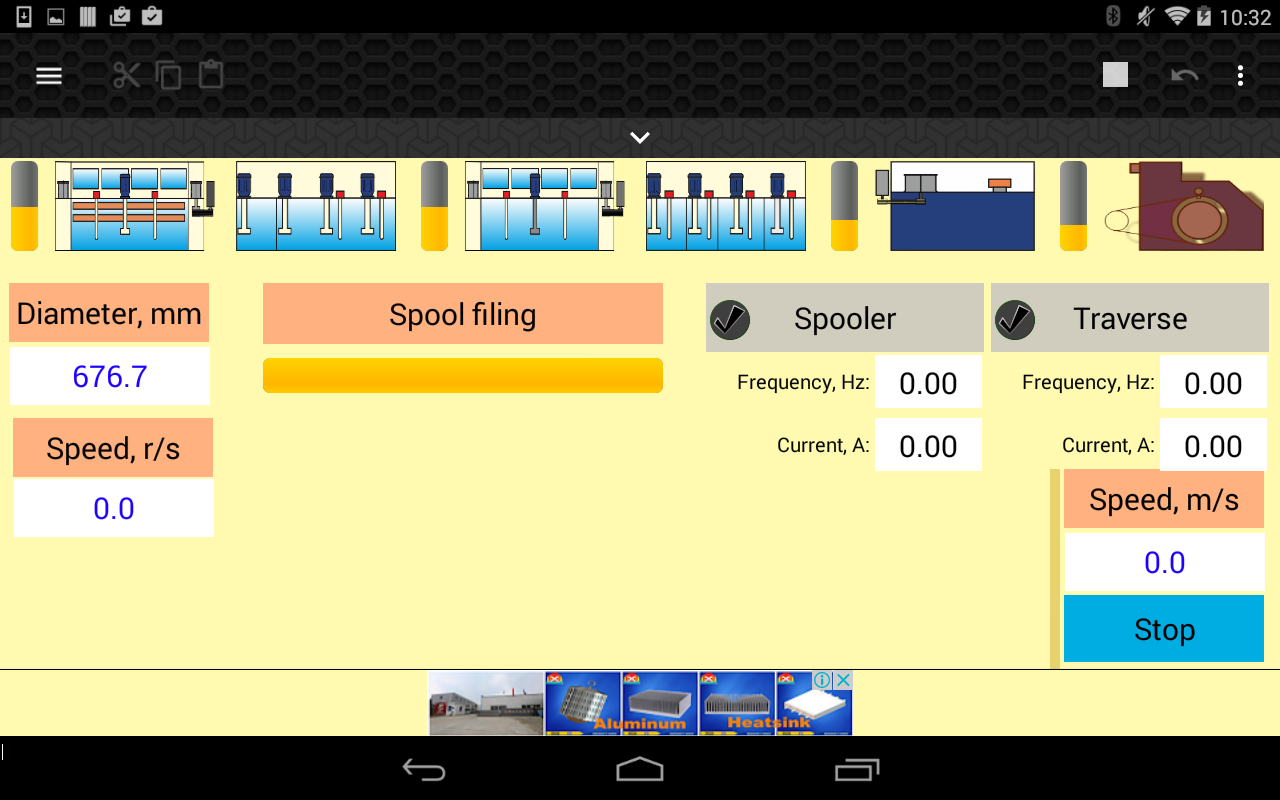

Интерфейс построен на основе Drag and Drop. В режиме редактирования для начала перемещения элемента используется длинное нажатие на элемент.

Для соединения с внешней HMI обычно используется порт 8000, для PLC порт 502.

Реализованы чтение/запись Int 16, Int 32, Float, Float swapped, Boolean.

Протестировано на панели Weintek MT6070iH, PLC Delta DVP20EX2, Siemens s7-1200 и других контроллерах.
