Transformer Calculator

ایپلی کیشن پاور ٹرانسفارمرز اور آٹو ٹرانسفارمرز میں بجلی اور توانائی کے نقصانات کی لاگت کا حساب لگانے کے لیے بنائی گئی ہے۔ یہ مندرجہ ذیل قسم کے ٹرانسفارمرز کے ڈیٹا کو استعمال کرنے کے لیے ڈیزائن کیا گیا ہے۔

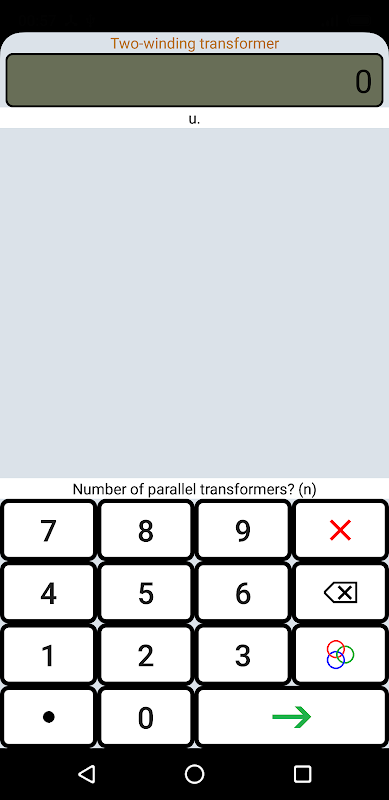

دو سمیٹنے والا ٹرانسفارمر - وولٹیج ٹرانسفارمر جس میں سیکنڈری وائنڈنگ وولٹیج ہو؛

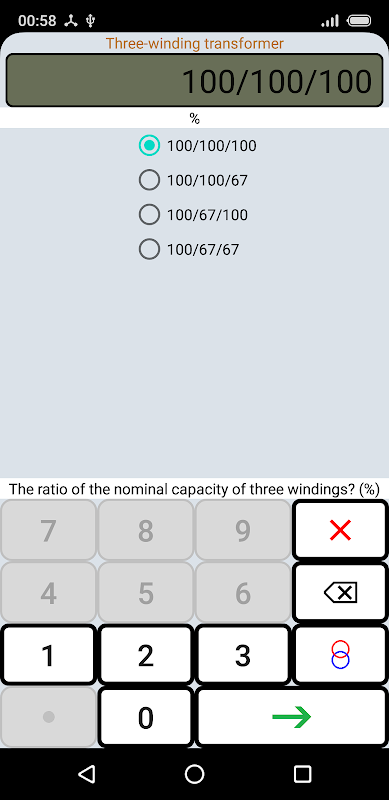

تھری وائنڈنگ ٹرانسفارمر - وولٹیج ٹرانسفارمر جس میں دو سیکنڈری وائنڈنگز ہیں: پرائمری اور سیکنڈری۔

ان پٹ کے لیے پیرامیٹرز:

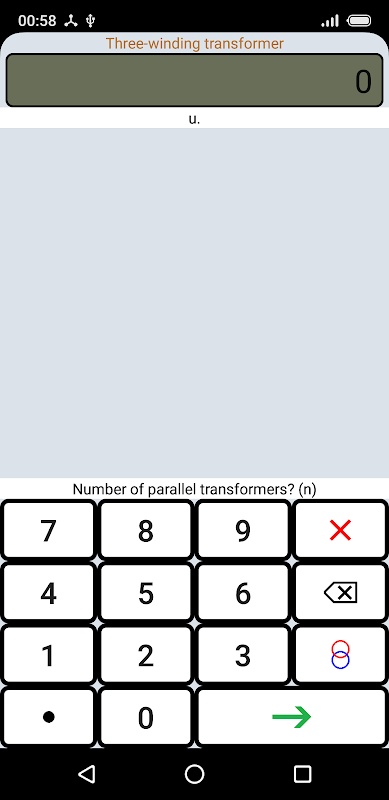

n - متوازی ٹرانسفارمرز کی تعداد (u.)

سنوم - ریٹیڈ پاور ٹرانسفارمر (kVA)

Smax - زیادہ سے زیادہ صلاحیت پر ٹرانسفارمر لوڈ (kVA)

Shv - زیادہ وولٹیج (HV) ٹرانسفارمر (kVA) کی جانب سے تخمینی صلاحیت

Smv - درمیانے وولٹیج (MV) ٹرانسفارمر (kVA) پر متوقع صلاحیت

Slv - کم وولٹیج (LV) ٹرانسفارمر (kVA) کے پہلو میں تخمینی صلاحیت

ΔPnl - ٹرانسفارمر کے بغیر بوجھ کے نقصانات (kW)

ΔPsc - ٹرانسفارمر شارٹ سرکٹ کا نقصان (kW)

Psc(h-m) - ہائی وولٹیج کے شارٹ سرکٹ کا اوسط (kW) میں نقصان

Psc(h-l) - اعلی سے کم وولٹیج تک شارٹ سرکٹ کا نقصان (kW)

Psc(m-l) - درمیانے وولٹیج کے کم ترین (kW) تک شارٹ سرکیٹنگ کا نقصان

Inl - ٹرانسفارمر کے لوڈ کرنٹ کی قدر (%)

Usc - ٹرانسفارمر کا شارٹ سرکٹ وولٹیج (%)

Usc(h-m) - زیادہ وولٹیج سے اوسط تک شارٹ سرکٹ وولٹیج (%)

Usc(h-l) - شارٹ سرکٹ وولٹیج زیادہ سے کم وولٹیج تک (%)

Usc(m-l) - درمیانے وولٹیج کا شارٹ سرکٹ وولٹیج سب سے کم تک (%)

Tmax - ٹرانسفارمر کے زیادہ سے زیادہ بوجھ کی ٹائم ویلیو (h.)

Tmax(hv) - ٹرانسفارمر کے HV سائیڈ پر زیادہ سے زیادہ بوجھ کی ٹائم ویلیو (h.)

Tmax(mv) - ٹرانسفارمر کے MV سائیڈ پر زیادہ سے زیادہ بوجھ کی ٹائم ویلیو (h.)

Tmax(lv) - ٹرانسفارمر کے LV سائیڈ پر زیادہ سے زیادہ بوجھ کی ٹائم ویلیو (h.)

Ty - سال کے لیے ٹرانسفارمر کے گھنٹوں کی تعداد (h.)

C¤ - فعال بجلی کے لیے اوسط ٹیرف (¤/kWh.)

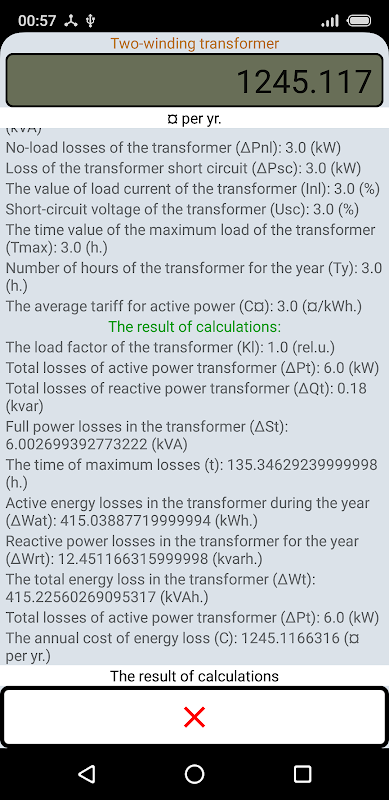

حساب کے بعد حاصل کردہ پیرامیٹرز:

Kl - ٹرانسفارمر کا لوڈ فیکٹر (rel.u.)

ΔPt - فعال پاور ٹرانسفارمر کے کل نقصانات (kW)

ΔQt - ری ایکٹو پاور ٹرانسفارمر کے کل نقصانات (kvar)

ΔSt - ٹرانسفارمر میں بجلی کا مکمل نقصان (kVA)

t - زیادہ سے زیادہ نقصان کا وقت (h.)

t(hv) - HV کی طرف زیادہ سے زیادہ نقصانات کا وقت (h.)

t(mv) - MV کی طرف زیادہ سے زیادہ نقصان کا وقت (h.)

t(lv) - LV کی طرف زیادہ سے زیادہ نقصان کا وقت (h.)

ΔWat - سال کے دوران ٹرانسفارمر میں فعال توانائی کے نقصانات (kWh.)

ΔWrt - ایک سال کے لیے ٹرانسفارمر میں بجلی کے رد عمل کے نقصانات (kvarh.)

ΔWt - ٹرانسفارمر میں توانائی کا کل نقصان (kVAh.)

C - توانائی کے نقصان کی سالانہ قیمت (¤ سالانہ)
