Arduino Bluetooth Kawalan

Arduino Bluetooth Kawalan Alat Permohonan adalah untuk membolehkan anda untuk mengawal pelbagai peralatan elektrik sehingga lapan peranti dan dikawal secara bebas.

Menggunakan peranti mudah alih Android Bluetooth untuk kawalan jauh peranti anda dengan Siri TTL Modul Bluetooth dan Arduino Lembaga.

Program ini .

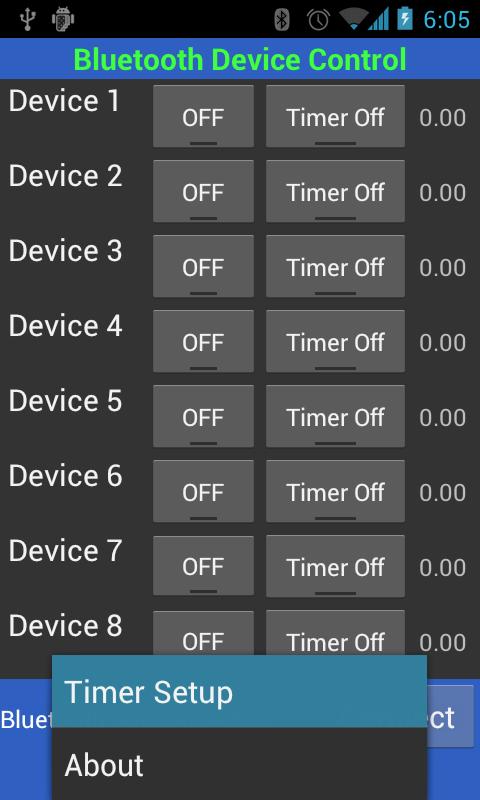

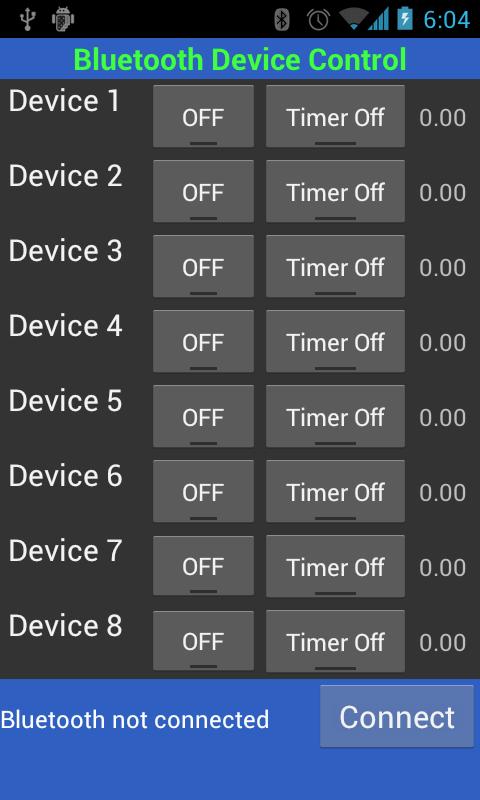

- Kawalan sehingga 8 peranti .

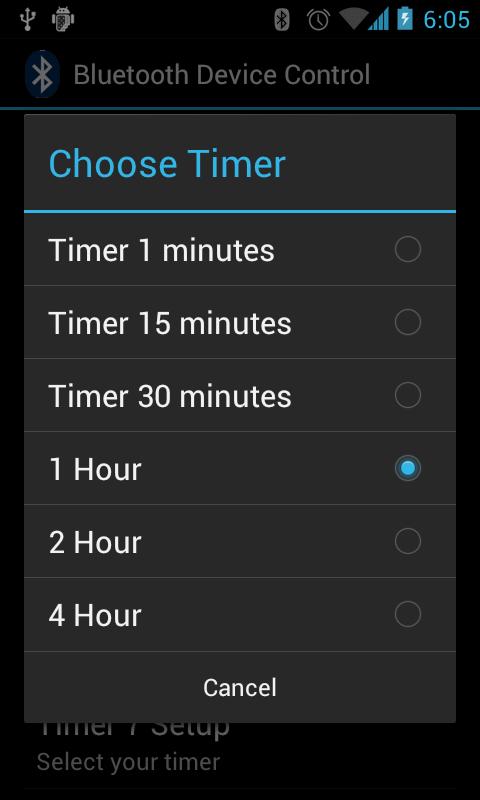

- Boleh set Pemasa ON / OFF peranti dan menunjukkan pemasa undur ( Pemasa boleh ditetapkan untuk 1 minit, 15 minit, 30 minit, 1 jam , 2 jam , 4 jam). .

- Perubahan dan Edit Nama Peranti anda. (Versi 1.6 +)

- Versi percuma dengan AD

PRO VERSION ( NO AD )

http://play.google.com/store/apps/details?id=arduino.control.device

perkakasan

1. Modul Port Siri Bluetooth ( TTL)

2. Arduino Mikro Lembaga (kami menggunakan ET -BASE AVR EASY328 Arduino serasi )

3. 8 saluran Output Relay Lembaga

Info lebih lanjut mengenai perkakasan:

http://microcontrollerkits.blogspot.com/2012/02/arduino-control-8-devices-via-android.html

=======================

Fiação Arduino Pin Diagrama

Saída 1 para o pino 4 (Arduino Board)

Saída de 2 a 5 Pin

Saída de 3 a 6 Pin

Saída de 4 a 7 Pin

Saída de 5 a 8 Pin

Saída de 6 a 9 Pin

Saída de 7 a 10 Pin

Saída de 8 a 11 Pin

Bluetooth Módulo Tx ao pino 0

Bluetooth Módulo Rx ao pino 1

=======================

Satu penghantaran data melalui Bluetooth.

Device1 ON dihantar "A", Device1 OFF dihantar "a"

Device2 ON dihantar "B", Device2 OFF dihantar "b"

Device3 ON dihantar "C", Device3 OFF dihantar "c"

Device4 ON dihantar "D ", Device4 OFF dihantar "d"

Device5 ON dihantar "E ", Device5 OFF dihantar "e"

Device6 ON dihantar "F ", Device6 OFF dihantar "f"

Device7 ON dihantar "G ", Device7 OFF dihantar " g "

Device8 ON dihantar "H ", Device8 OFF dihantar "h"

Info lebih lanjut mengenai Apps :

http://androidcontrol.blogspot.com/2012/02/android-bluetooth-control-8-devices.html

Penuh Android Kod Sumber . Ia kos 10 -50 USD.

Sila . hubungi [email protected]

27 Jan 2013
