Arduino Bluetooth 的藍牙控制

Arduino 的藍牙控制裝置中的應用是讓您控制各種電氣設備多達八個裝置和獨立控制。

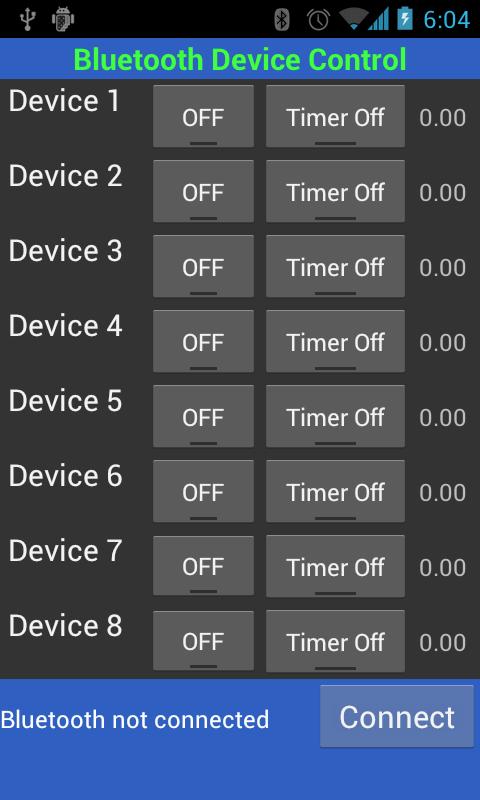

使用Android的藍牙移動設備遠程控制您的設備與TTL串口藍牙模塊和Arduino板。

該方案的特點。

- 控制多達8個器件。

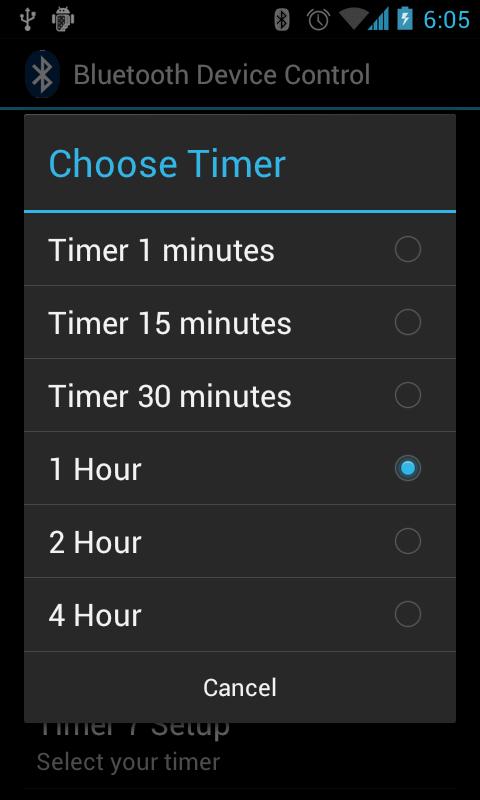

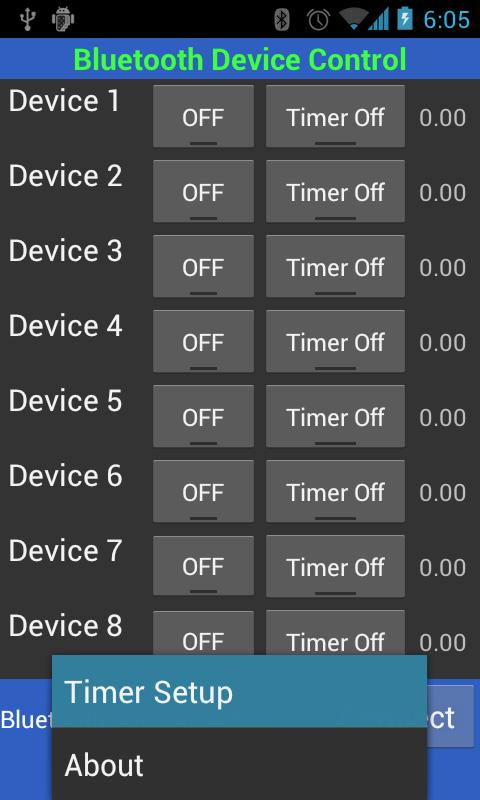

- 可設置定時開/關設備，並顯示在倒數計時器（定時器可以設定為1分鐘， 15分鐘，30分鐘，1小時，2小時， 4小時） 。

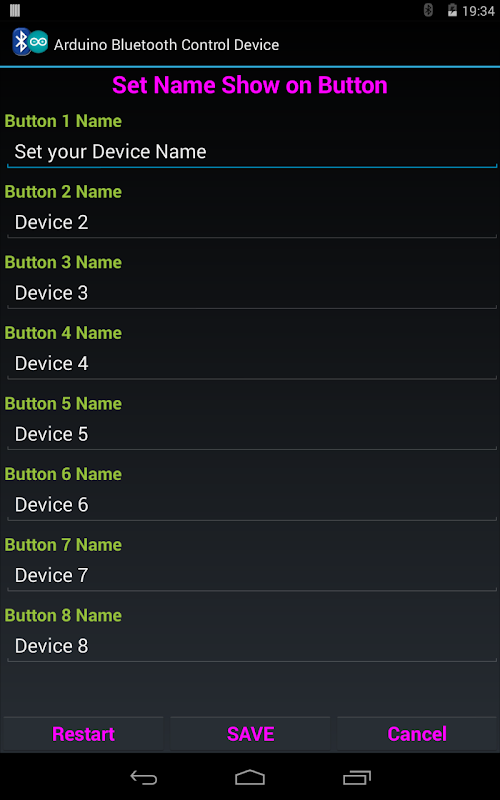

- 更改和編輯您的設備名稱。 （版本1.6 + ）

- 免費版本與AD

PRO VERSION ( NO AD )

http://play.google.com/store/apps/details?id=arduino.control.device

硬件

1 。串口藍牙模塊（ TTL ）

2 。 Arduino的微控制器板（我們使用的ET- BASE AVR EASY328的Arduino兼容）

3 。 8通道輸出繼電器板

有關硬件的更多信息：

http://microcontrollerkits.blogspot.com/2012/02/arduino-control-8-devices-via-android.html

=======================

接線Arduino的引腳圖

輸出1到引腳​​4（Arduino板）

輸出2到引腳5

輸出3到引腳6

輸出4〜7針

輸出5〜8針

輸出6到9針

輸出7到引腳10

輸出8到11針

藍牙模塊發射到引腳0

藍牙模塊接收到引腳1

=======================

通過藍牙的數據傳輸。

設備1上發送“A”設備1關送“一”

設備2所發送的“B” ，設備2關派“B”

設備3所發送的“C” ，設備3關派“ C”

設備4所發送的“D” ，設備4關派“D”

Device5在所發送的“E” ， Device5關派出的“e”

Device6所發送的“F” ， Device6關閉發送“F”

Device7在所發送的“G” ， Device7關閉發送“G”

Device8在所發送的“H” ， Device8關閉發送“H”

關於應用程序的更多信息：

http://androidcontrol.blogspot.com/2012/02/android-bluetooth-control-8-devices.html

全Android源代碼。它花費了10 -50美元。

請。聯繫[email protected]

2013年1月27日
