Arduino Control 아두 이노 블루투스 제어

아두 이노 블루투스 제어 장치 의 응용 프로그램은 로 최대 3 개의 디바이스를 독립적으로 제어 각종 전기 장치를 제어 할 수 있도록하는 것입니다 .

시리얼 TTL 블루투스 모듈 과 아두 이노 보드 와 원격 제어 장치에 안드로이드 블루투스 모바일 장치를 사용합니다.

이 프로그램은 있습니다 .

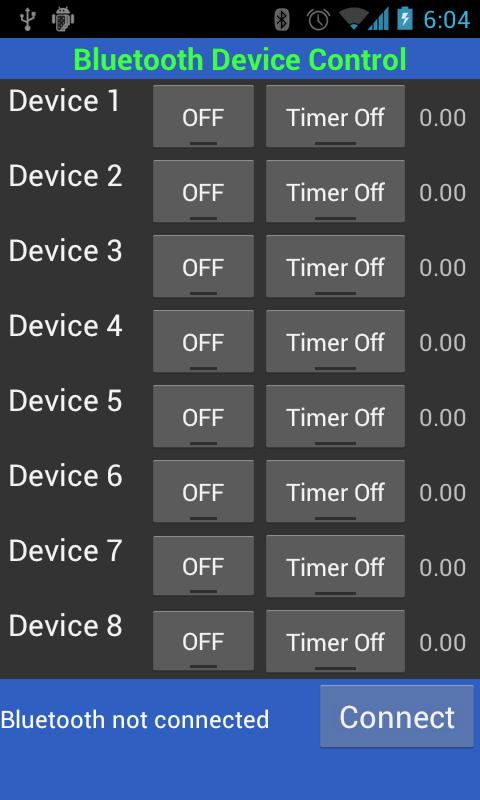

- 제어 최대 8 개의 장치 .

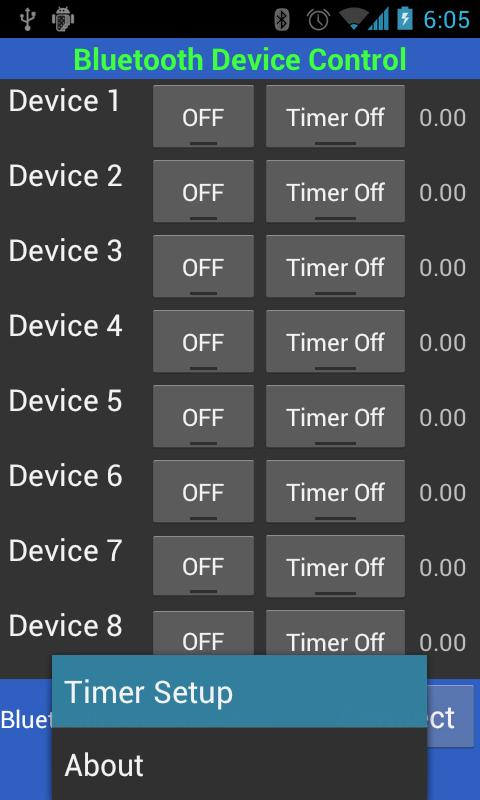

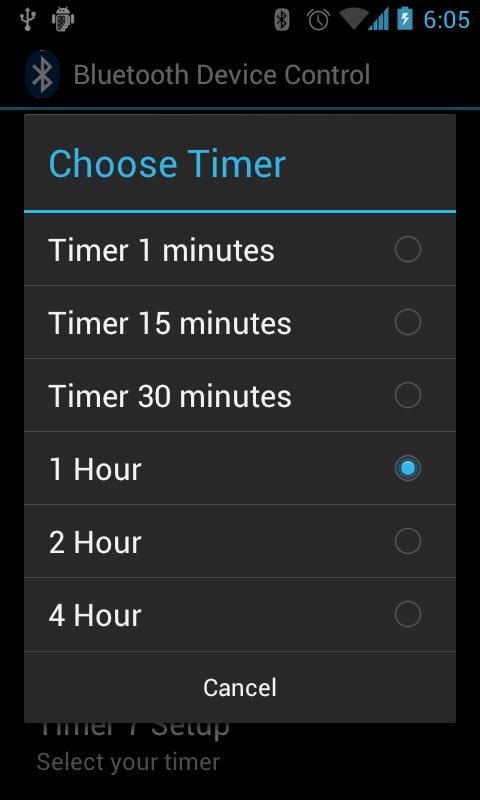

- ON / OFF장치에 타이머를 설정 하고카운트 다운 타이머 를 보여줄 수있다 ( 타이머 1 분, 15 분, 30 분, 1 시간, 2 시간, 4 시간 으로 설정 될 수있다) . .

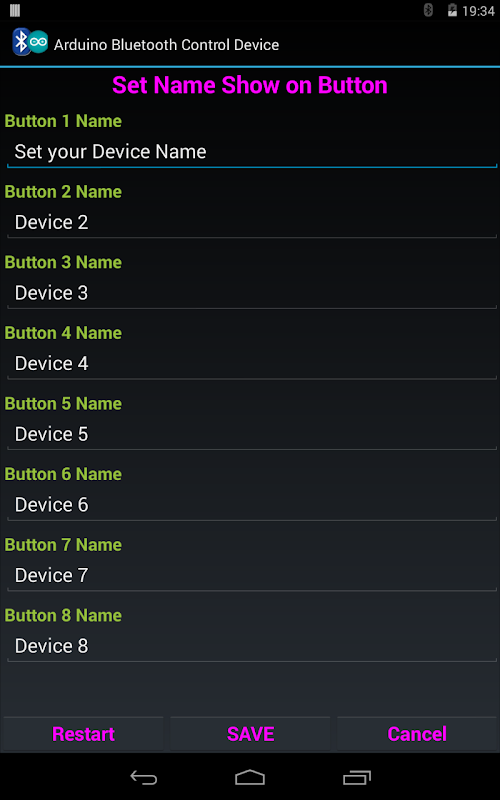

- 변경 및 장치 이름 을 편집합니다. ( 버전 1.6 + )

- 광고 무료 버전

PRO VERSION ( NO AD )

http://play.google.com/store/apps/details?id=arduino.control.device

하드웨어

1. 시리얼 포트 블루투스 모듈 ( TTL)

2. 아두 이노 마이크로 컨트롤러 보드 (우리는 ET- BASE AVR EASY328 아두 이노 호환 사용)

3. 8 채널 출력 릴레이 보드

하드웨어 에 대한 자세한 정보 :

http://microcontrollerkits.blogspot.com/2012/02/arduino-control-8-devices-via-android.html

=======================

배선 아두 이노 핀 다이어그램

핀 4 (아두 이노 보드)에 출력 1

5 번 핀에 출력 2

핀 6 출력 3

핀 7에 출력 4

핀 8 출력 5

9 번 핀에 출력 6

핀 (10)에 출력 7

핀 (11)에 출력 8

블루투스 모듈 텍사스 핀에 0

블루투스 모듈 수신 핀 1

=======================

블루투스를 통해데이터 전송 .

디바이스 1 ON 은 "A "를 보내 , 디바이스 1 OFF "는 " 전송

, 디바이스 2 OFF 가 " B"를 전송 장치 2 ON 은 "B "를 전송

장치 3 ON 는 "C "를 보내 장치 3 OFF 는 " C"를 전송

Device4 ON 은 "D" 전송 , Device4 OFF 는 "D" 전송

Device5 ON 은 "E "를 전송 , Device5 OFF 는 "E "를 전송

Device6 ON 은 "F "를 보내 Device6 OFF 는 "F" 전송

Device7 ON 은 "G "를 전송 , Device7 OFF 는 "G" 전송

Device8 ON 이 "H "를 보내 Device8 OFF 는 "H" 전송

애플리케이션 에 대한 자세한 정보 :

http://androidcontrol.blogspot.com/2012/02/android-bluetooth-control-8-devices.html

전체 안드로이드 소스 코드 . 그것은 10 -50 USD 비용.

하시기 바랍니다. 문의 [email protected]
