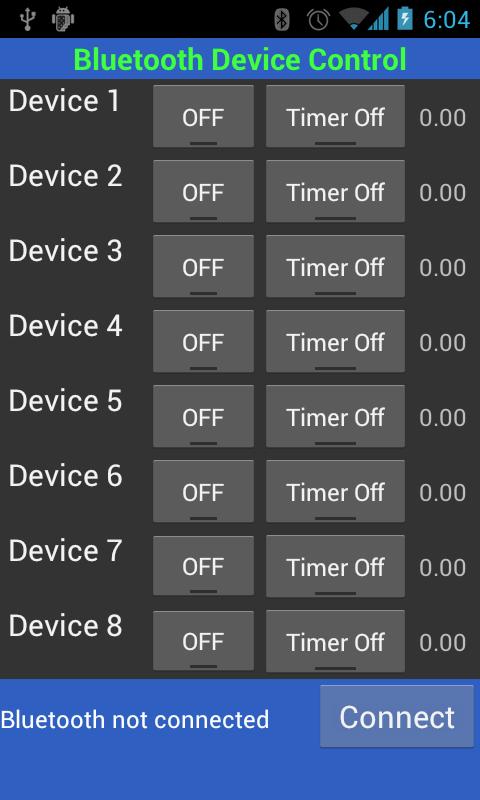

Arduino の Bluetooth のコントロール

ArduinoのBluetoothの制御装置アプリケーションを使用すると、最大8個のデバイスを独立して制御様々な電気機器を制御できるようにすることです。

シリアルTTL BluetoothモジュールとArduinoのボードを使用して、リモートコントロールデバイスにAndroidのBluetooth対応モバイル機器を使用しています。

プログラムが提供しています。

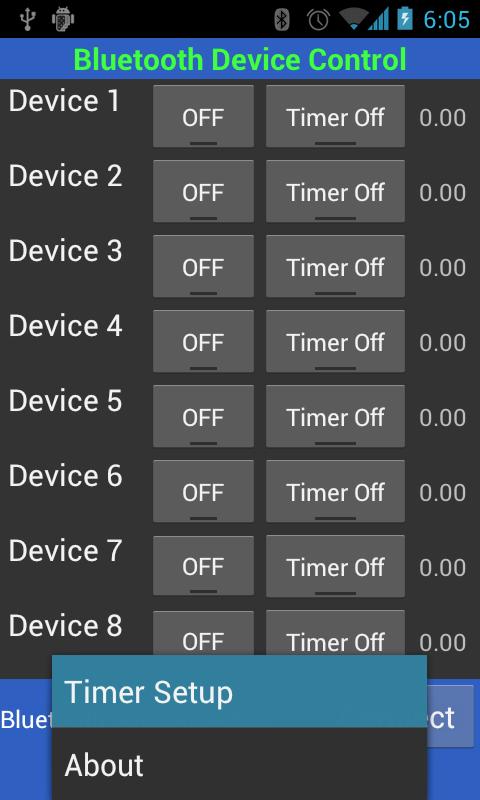

- コントロール最大8デバイスまで。

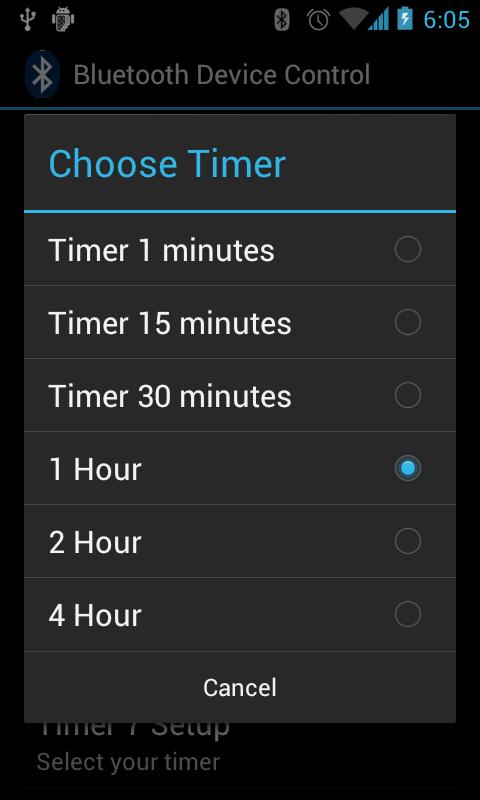

- ON / OFF装置にタイマを設定し、カウントダウンタイマーを表示することができ（タイマ1分、15分、 30分、1時間、 2時間、4時間に設定することができる） 。

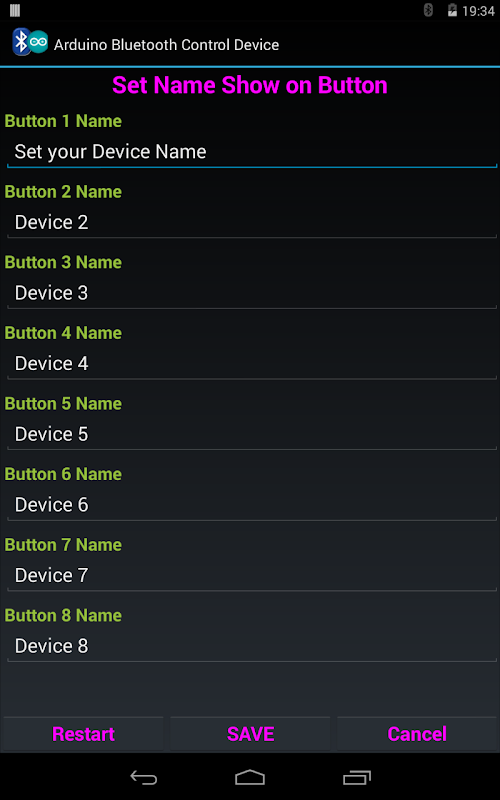

- 変更し、デバイス名を編集します。 （バージョン1.6 + ）

- ADの無料お試し版

PRO VERSION ( NO AD )

http://play.google.com/store/apps/details?id=arduino.control.device

ハードウェア

1 。シリアル·ポートBluetoothモジュール（ TTL ）

2 。 Arduinoのマイコンボードは、 （我々は、ET -BASE AVR EASY328のArduino互換性を使用してください）

3 。 8チャンネル出力リレーボード

ハードウェアについての詳細情報：

http://microcontrollerkits.blogspot.com/2012/02/arduino-control-8-devices-via-android.html

=======================

配線Arduinoのピン図

4ピン（Arduinoのボード）に出力1

ピン5への出力2

ピン6への出力3

ピン7への出力4

ピン8に出力5

ピン9に出力6

ピン10に出力7

11ピンへの出力8

BluetoothモジュールのTxピンに0

BluetoothモジュールのRxピンに1

=======================

Bluetooth経由のデータ送信。

ONデバイス1が「 A 」に送信され、デバイス1がOFFの「a」に送信され

、デバイス2がOFF "b"を送っデバイス2がON "B "を送っ

デバイス3 ONは"C"を送ったデバイス3オフは"c"を送っ

Device4 ONが"D"に送信され、 Device4 OFFは、 「d」は送信され

Device5 ONは"E"を送っDevice5 OFFが"e"を送っ

Device6 ONが「 F 」を送っDevice6 OFFは「f」の送信された

Device7 ONが「 G 」を送っDevice7 OFF 」はグラム、「送信された

Device8 ONが「 H 」に送信され、 Device8 OFFが「h」は送信され

アプリについての詳細情報：

http://androidcontrol.blogspot.com/2012/02/android-bluetooth-control-8-devices.html

フルアンドロイドソースコード。これは、 10 -50ドルの費用。

してください。ご連絡[email protected]

2013年1月27日
