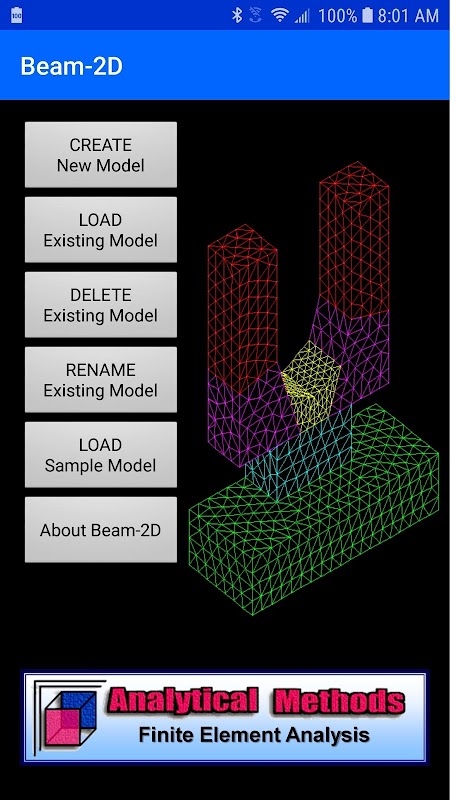

Beam-2D

O aplicativo é destinado a análise estática e dinâmica linear de estruturas de feixe usando o Método dos Elementos Finitos. É o propósito de âmbito geral e fácil de usar. Solução de pequenas e problemas de tamanho moderado pode ser obtida.

Para as análises estáticas, deslocamentos em toda a estrutura são encontrados junto com forças e momentos em cada elemento de viga. Para as análises dinâmicas, as frequências naturais, modos de vibração, massas generalizadas, massas modais, e fatores de participação base de movimento são obtidas juntamente com forças normalizados e momentos em cada elemento de viga. Ambos os deslocamentos e modos podem ser plotados ou animados. Forças e momentos pode ser contornada.

Feixe-2D foi desenvolvido para uso por engenheiros de projeto, civil, estrutural, e estudantes de engenharia mecânica, e profissionais experientes que desejam soluções rápidas e precisas para uma ampla variedade de problemas.

O processo de modelação e análise consiste nos seguintes passos:

     1: Nome do modelo

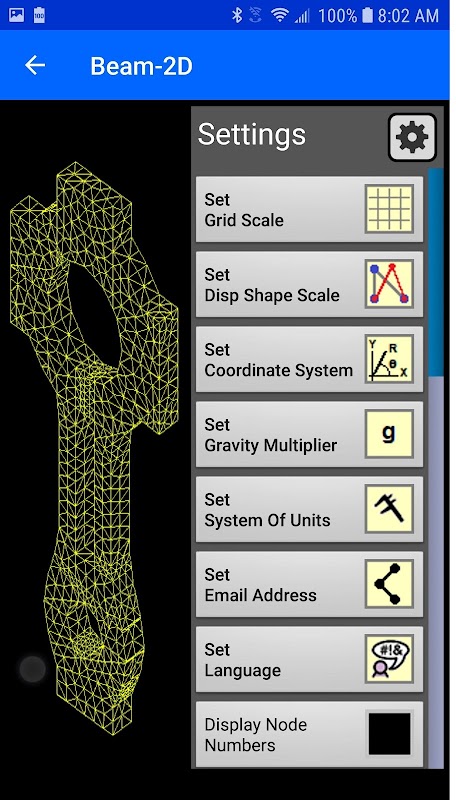

     2: Selecione o sistema de unidades

     3: Definir sistema de coordenadas (opcional):

                - Cartesiano ou polar

                - Coordenadas-x y de origem

     4: Adicionar materiais:

                - Nome do material

                - Módulo de elasticidade E

                - Rho densidade de peso

                - Coeficiente de expansão térmica CTE

     5: Adicionar seções:

                - Nome da Seção

                - momento de inércia

                - Área e transversal

     6: Adicionar nós:

                - Coordenada x

                - Coordenada y

     7: Adicionar elementos de viga:

                - Nó final I

                - Nó final J

                - Material

                - propriedades de seção

                - Temperatura delta

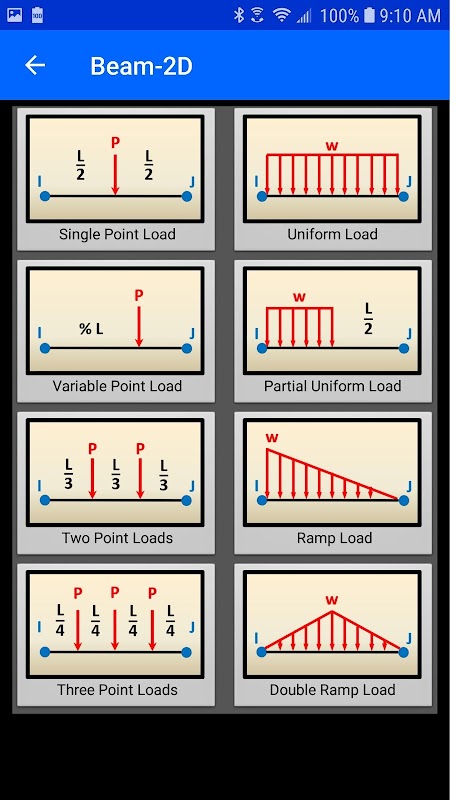

     8: Adicionar forças e momentos para nós:

                - Nó para aplicação da carga

                - Magnitude de carga

                - Direção Carga x-y-z

     9: Adicionar massas para nós (opcional):

                - Nó para aplicação de massa

                - Magnitude de massa

   10: Adicionar fontes de contorno para nós (opcional):

                - Nó para aplicação da primavera

                - Taxa de mola (força / deslocamento)

                - Ou taxa de primavera (momento / ângulo)

                - Direção Primavera x-y-z

   11: Adicionar restrições a nós:

                - Nó de conter

                - Contenção x deslocamento

                - Restrição do deslocamento y

                - Restrição z rotação

   12: Resolva o sistema de equações lineares:

                - deslocamentos para estática

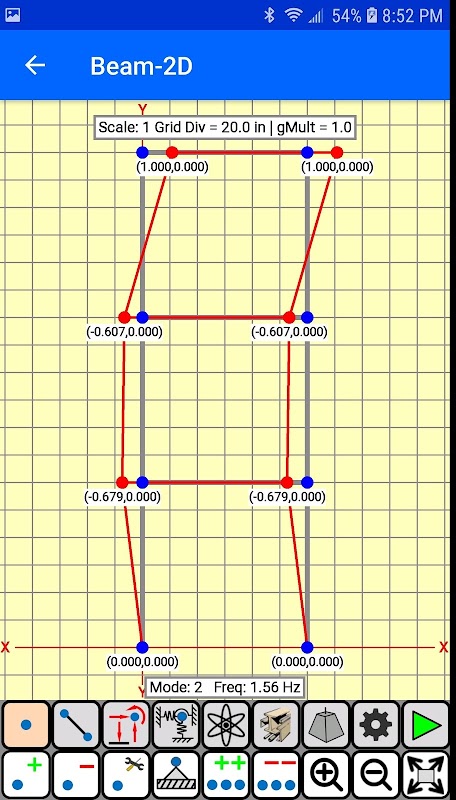

                - Frequências e modos de vibração para dinâmico

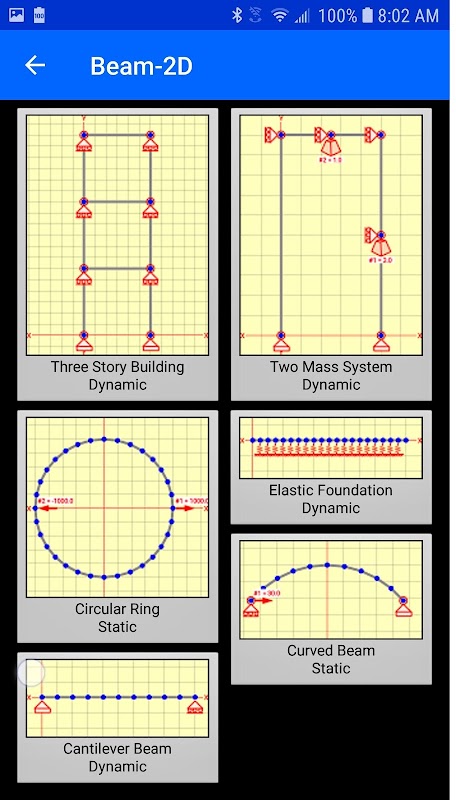

   13: Visualização de resultados

                - Arquivo de texto vista

                - Arquivo de texto share

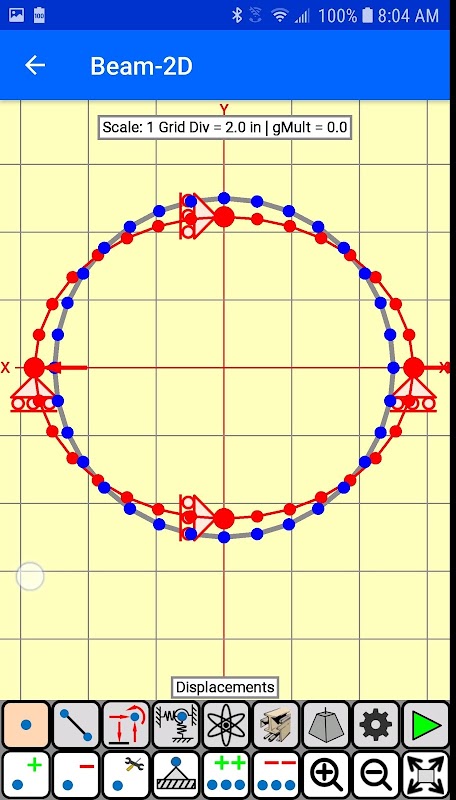

                - Deslocamentos de enredo ou modos de vibração

                - Animar deslocamentos ou modos de vibração

                - forças de enredo

                - tensões do enredo
