Beam-2D

แอพลิเคชันที่มีไว้สำหรับการวิเคราะห์แบบคงที่และแบบไดนามิกเชิงเส้นของโครงสร้างคานโดยใช้วิธีการองค์ประกอบ จำกัด มันเป็นจุดประสงค์ทั่วไปอยู่ในขอบเขตและใช้งานง่าย การแก้ปัญหาของขนาดเล็กไปจนถึงขนาดปานกลางปัญหาสามารถรับได้

สำหรับการวิเคราะห์แบบคงที่ตลอดการกระจัดโครงสร้างที่พบพร้อมกับกองกำลังและช่วงเวลาในแต่ละองค์ประกอบคาน สำหรับการวิเคราะห์แบบไดนามิกความถี่ธรรมชาติรูปร่างโหมดมวลชนทั่วไปฝูงกิริยาและปัจจัยที่มีส่วนร่วมของฐานการเคลื่อนไหวจะได้รับพร้อมกับกองกำลังปกติและช่วงเวลาในแต่ละองค์ประกอบคาน ทั้งการกระจัดและรูปร่างโหมดสามารถลงจุดหรือภาพเคลื่อนไหว กองกำลังและช่วงเวลาที่สามารถโค้ง

บีม 2D รับการพัฒนาสำหรับการใช้งานโดยวิศวกรด้านการออกแบบงานโยธาโครงสร้างและนักศึกษาวิศวกรรมเครื่องกลและผู้เชี่ยวชาญที่มีประสบการณ์ที่ต้องการแก้ปัญหาอย่างรวดเร็วและถูกต้องเพื่อความหลากหลายของปัญหา

สร้างแบบจำลองและการวิเคราะห์ขั้นตอนประกอบด้วยขั้นตอนต่อไปนี้:

     1: ชื่อรุ่น

     2: เลือกระบบการทำงานของหน่วย

     3: กำหนดระบบพิกัด (optional):

                - คาร์ทีเซียนหรือขั้วโลก

                - พิกัด X-Y จากแหล่งกำเนิด

     4: เพิ่มวัสดุ:

                - ชื่อวัสดุ

                - โมดูลัสของความยืดหยุ่น E

                - Rho หนาแน่นน้ำหนัก

                - ค่าสัมประสิทธิ์ของ CTE ขยายความร้อน

     5: เพิ่มส่วน:

                - ชื่อส่วน

                - โมเมนต์ความเฉื่อย

                - พื้นที่ตัดขวาง

     6: เพิ่มโหนด:

                - X ประสานงาน

                - พิกัด y

     7: เพิ่มองค์ประกอบของลำแสง:

                - โหนดปลายผม

                - โหนดปลาย J

                - วัสดุ

                - คุณสมบัติส่วน

                - อุณหภูมิเดลต้า

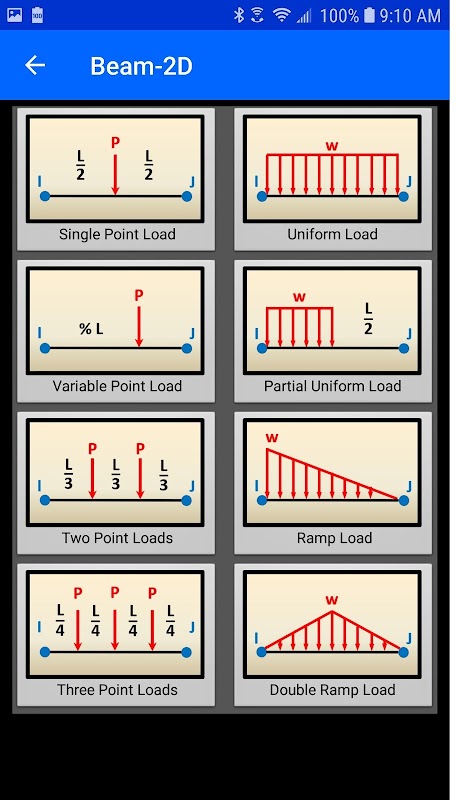

     8: เพิ่มกองกำลังและช่วงเวลาที่ไปยังต่อมน้ำ:

                - โหนดสำหรับการประยุกต์ใช้ในการโหลด

                - ขนาดโหลด

                - ทิศทางการโหลด X-Y-Z

     9: เพิ่มมวลชนไปยังโหนด (optional):

                - โหนดสำหรับการประยุกต์ใช้มวล

                - ขนาดมวล

   10: เพิ่มน้ำพุขอบเขตไปยังโหนด (optional):

                - โหนดสำหรับการประยุกต์ใช้ของฤดูใบไม้ผลิ

                - อัตราฤดูใบไม้ผลิ (แรง / กระจัด)

                - หรืออัตราฤดูใบไม้ผลิ (ช่วงเวลา / มุม)

                - ทิศทางฤดูใบไม้ผลิ X-Y-Z

   11: เพิ่มหมอนรองไปยังต่อมน้ำ:

                - โหนดที่จะยับยั้ง

                - ยับยั้งชั่งใจ x กระจัด

                - ยับยั้งชั่งใจ Y กระจัด

                - ยับยั้งชั่งใจ Z หมุน

   12: แก้ระบบสมการเชิงเส้น:

                - สำหรับการกระจัดแบบคงที่

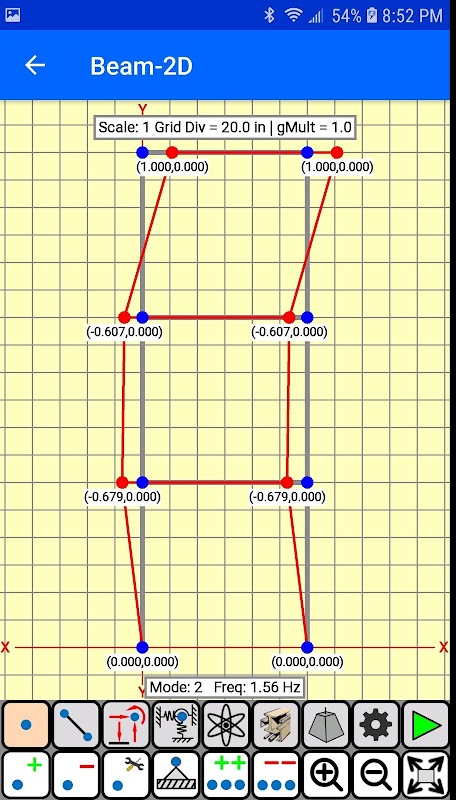

                - ความถี่และรูปร่างโหมดแบบไดนามิก

   13: ดูผลลัพธ์

                - แฟ้มข้อความมุมมอง

                - แฟ้มข้อความหุ้น

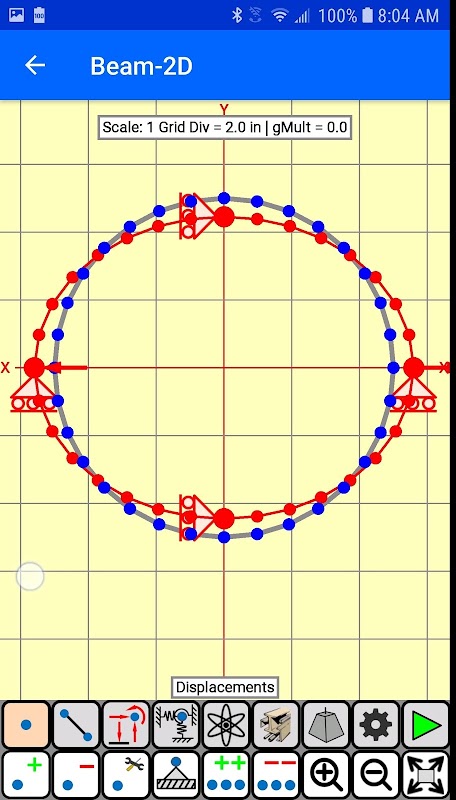

                - displacements พล็อตหรือรูปร่างโหมด

                - เคลื่อนไหวกระจัดหรือรูปร่างโหมด

                - กองกำลังพล็อต

                - ความเครียดพล็อต
