Beam-2D

응용 프로그램은 유한 요소 방법을 사용하여 빔 구조의 선형 정적 및 동적 분석을위한 것입니다. 그것은 일반적인 범위의 목적과 사용이 편리합니다. 적당한 크기의 작은 문제의 해결 방법을 얻을 수있다.

정적 분석을 위해, 구조체에 걸쳐 변위 각 보 요소에서의 힘과 모멘트와 함께 발견된다. 동적 분석 고유 진동수, 모드 형상, 일반적인 대중 모달 질량 및 기본 움직임 참여 요소 각 보 요소에서 정규화 힘과 모멘트와 함께 얻어진다. 변위 및 모드 형상은 모두 플롯 또는 애니메이션 할 수 있습니다. 힘과 모멘트는 윤곽 수있다.

빔 2D 설계 엔지니어, 토목 구조, 기계 공학 학생, 문제의 다양한에 신속하고 정확한 솔루션을 원하는 경험이 풍부한 전문가에 의해 사용하기 위해 개발되었다.

모델링 및 분석 프로세스는 다음 단계로 구성

     1 : 모델의 이름을

     2 : 단위의 선택 시스템

     3 : 좌표계 정의 (선택 사항) :

                - 데카르트 또는 극

                - 원산지의 x-y 좌표

     4 : 재료를 추가합니다 :

                - 재료 이름

                - E 탄성 계수

                - 중량 밀도 (ρ)

                - 열팽창 계수 CTE

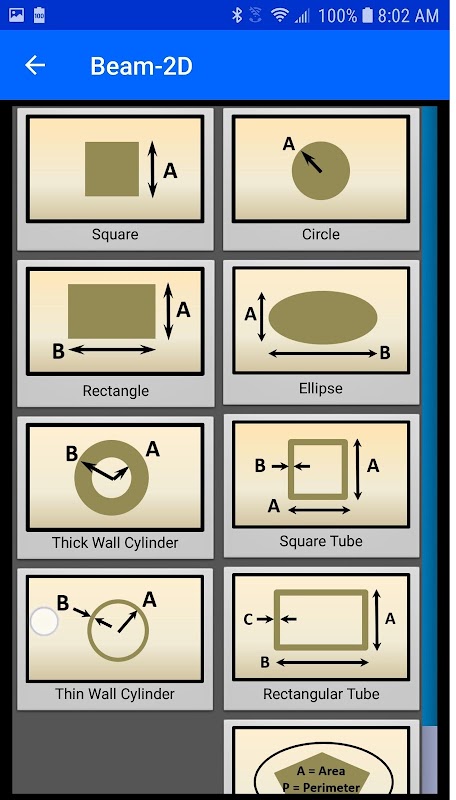

     5 : 섹션을 추가합니다 :

                - 섹션 이름

                - 관성 모멘트

                - crossectional 지역

     6 : 노드를 추가합니다 :

                - X 좌표

                - y 좌표

     7 : 빔 요소를 추가합니다 :

                - 끝 I 노드

                - 끝 J 노드

                - 재료

                - 섹션 특성

                - 델타 온도

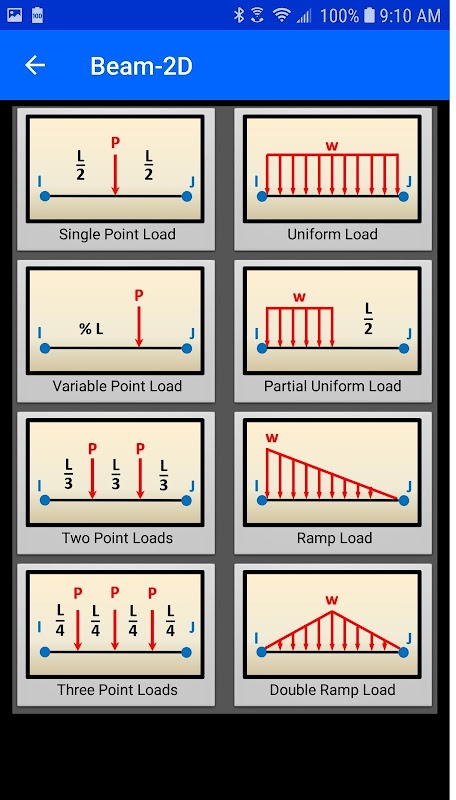

     8 : 노드에 힘과 모멘트를 추가합니다 :

                - 부하의 응용 프로그램에 대한 노드

                - 부하의 크기

                - 부하 방향으로 X-Y-Z

     9 : (선택 사항) 노드에 질량을 추가 :

                - 대량의 응용 프로그램에 대한 노드

                - 질량 크기

   10 : (선택 사항) 노드에 경계 스프링을 추가 :

                - 봄의 응용 프로그램에 대한 노드

                - 스프링 율 (힘 / 변위)

                - 또는 스프링 율 (순간 / 각도)

                - 스프링 방향으로 X-Y-Z

   11 : 노드에 감금 추가 :

                - 노드 억제하는

                - X 변위 구속

                - y를 변위 구속

                - Z 회전 구속

   12 : 선형 방정식의 시스템을 해결 :

                - 정적에 대한 변위

                - 동적에 대한 주파수와 모드 형상

   13 : 결과보기

                -보기 텍스트 파일

                - 공유 텍스트 파일

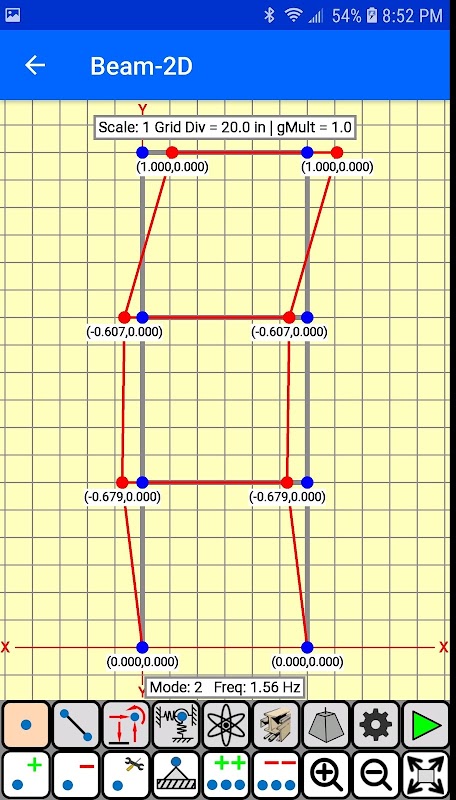

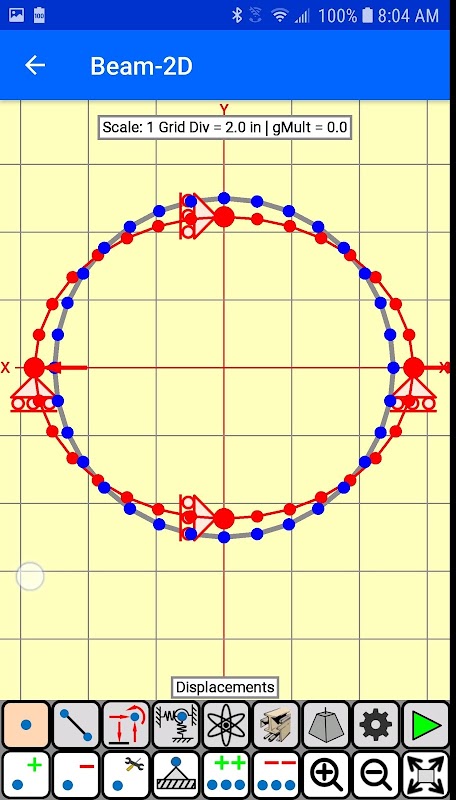

                - 플롯 변위 또는 모드 형상

                - 변위 또는 모드 형상 애니메이션

                - 플롯의 힘

                - 플롯 스트레스
