Beam-2D

Phân tích phần tử hữu hạn của 2-D chùm Structures - tĩnh & động, tần số

Các ứng dụng được dùng để phân tích tĩnh và động tuyến tính của kết cấu dầm bằng cách sử dụng phần tử hữu hạn Phương pháp. Đó là mục đích chung trong phạm vi và dễ sử dụng. Giải pháp của nhỏ đến vấn đề kích thước vừa phải có thể thu được.

Đối với các phân tích tĩnh, chuyển vị trong suốt cấu trúc được tìm thấy cùng với các lực lượng và những khoảnh khắc trong mỗi phần tử dầm. Đối với phân tích năng động, tần số tự nhiên, hình dạng chế độ, khối lượng tổng quát, quần chúng phương thức, và các yếu tố tham gia chuyển động cơ sở thu được cùng với các lực lượng bình thường và những khoảnh khắc trong mỗi phần tử dầm. Cả hai chuyển vị và hình dạng chế độ có thể được vẽ hoặc hoạt hình. Lực lượng, khoảnh khắc có thể được đường viền.

Beam-2D được phát triển để sử dụng bởi các kỹ sư thiết kế, dân dụng, kết cấu, và sinh viên kỹ thuật cơ khí, và các chuyên gia giàu kinh nghiệm mong muốn giải pháp nhanh chóng và chính xác đến một loạt các vấn đề.

Mô hình hóa và phân tích quá trình bao gồm các bước sau đây:

     1: Đặt tên cho mô hình

     2: Chọn hệ thống các đơn vị

     3: Xác định hệ tọa độ (tùy chọn):

                - Descartes hay cực

                - X-y tọa độ của nguồn gốc

     4: Thêm tài liệu:

                - Tên tài liệu

                - Mô đun đàn hồi E

                - Mật độ cân rho

                - Hệ số giãn nở nhiệt CTE

     5: Thêm phần:

                - Tên phần

                - lực quán tính

                - Khu vực crossectional

     6: Thêm các nút:

                - Tọa độ x

                - Y phối hợp

     7: Thêm yếu tố chùm:

                - Cuối cùng tôi nút

                - Nút cuối J

                - vật chất

                - Tính phần

                - Nhiệt độ vùng đồng bằng

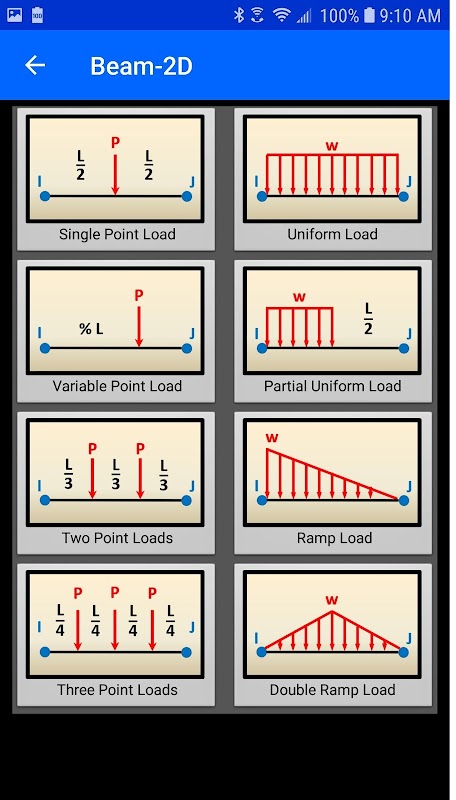

     8: Thêm lực lượng và những khoảnh khắc với các nút:

                - Nút cho các ứng dụng của tải trọng

                - Cường độ tải

                - Hướng tải x-y-z

     9: Thêm quần chúng đối với các nút (tùy chọn):

                - Nút để áp dụng đại trà

                - Cường độ khối lượng

   10: Thêm suối biên giới với các nút (tùy chọn):

                - Nút cho các ứng dụng của mùa xuân

                - Tỷ lệ xuân (lực / chuyển)

                - Hoặc tỷ lệ mùa xuân (thời điểm / góc)

                - Hướng xuân x-y-z

   11: Thêm hạn chế cho các nút:

                - Nút để kiềm chế

                - X chuyển kiềm chế

                - Y chuyển kiềm chế

                - Z xoay kiềm chế

   12: Giải quyết những hệ phương trình tuyến tính:

                - Chuyển vị cho tĩnh

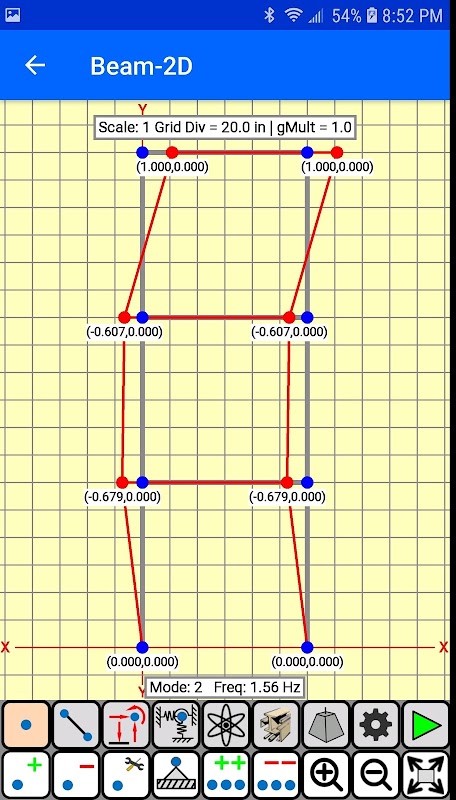

                - Tần số và hình dạng chế độ cho năng động

   13: Xem kết quả

                - Tập tin văn bản xem

                - Tập tin chia sẻ văn bản

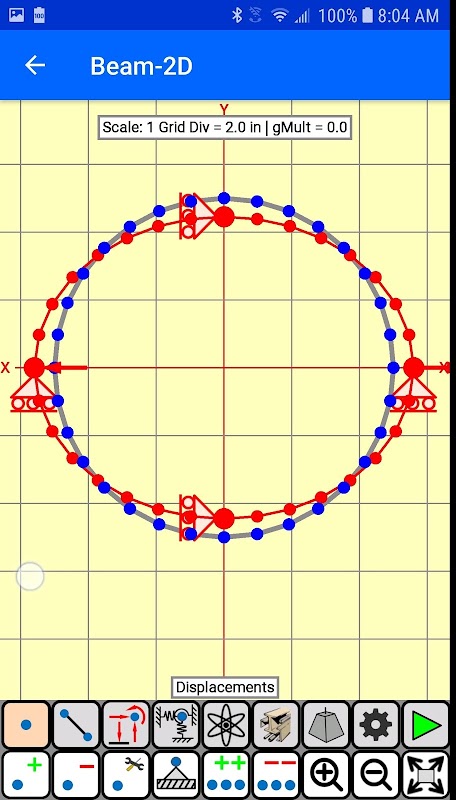

                - Chuyển vị cốt truyện hay hình dạng chế độ

                - Animate chuyển vị hoặc các hình dạng chế độ

                - Lực lượng cốt truyện

                - Ứng suất cốt truyện
