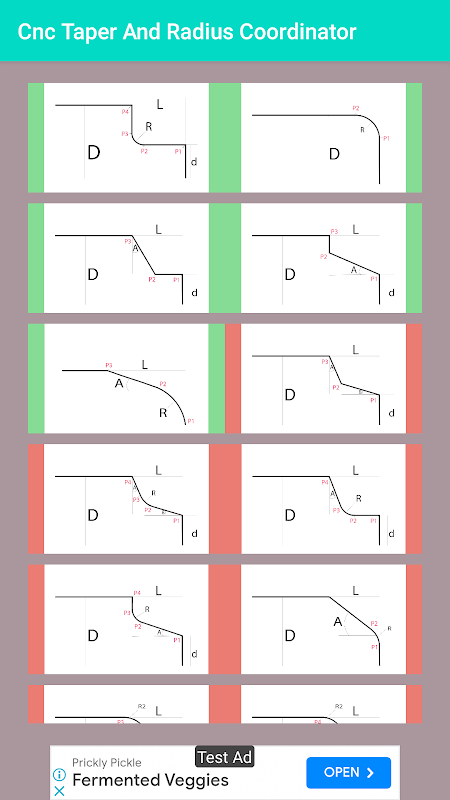

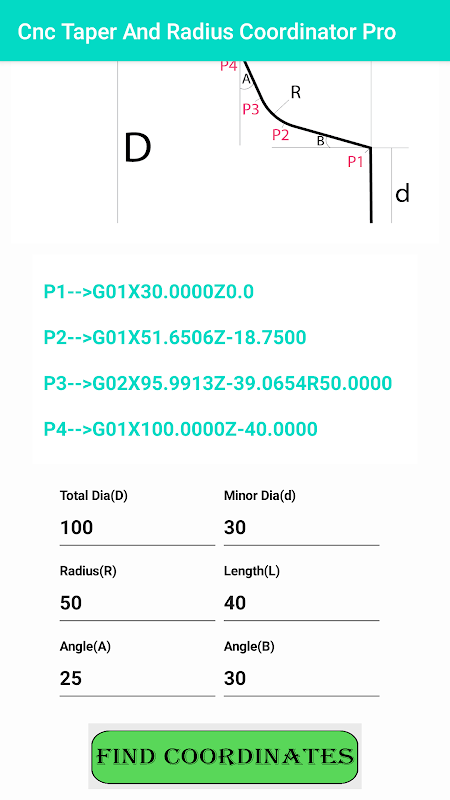

Cnc Taper & Radius Coordinator

Usar a função de chanfrar no local onde o centro de usinagem CNC é usado para chanfrar e arredondar pode simplificar o programa, não apenas reduzir a carga de trabalho de programação, mas também reduzir a probabilidade de erros ao usar o centro de usinagem CNC para fabricar plástico ou metal alumínio usinagem de peças.

Como programar um raio em um torno CNC?

Para programar um raio em um torno CNC, você precisa saber trabalhar com o sistema de controle da máquina. Existem duas opções:

– Usando o editor de programas

– Usando o Editor de Código G

Em termos de facilidade de uso, o editor G Code é preferível, com esse conhecimento, você pode criar qualquer tipo de movimento com seu programa.

Tutorial de chanframento automático C e arredondamento automático R para torno CNC:

Chanfro automático C e arredondamento automático R

Projete o chanfro de movimento da ferramenta de comando C

G01 X.Z()…C(+)

G01 X30. Z-20.

G01 X50. C2.

G01 Z0 Este bloco, move-se para o eixo X

Coloque um único bloco e mova para a direção positiva (+) do eixo Z Chanfro C

G01 X.Z()…C(-)

G01 X30. Z-20.

G01 X50. C-2.

G01 Z-30. Este bloco, mova para o eixo X

Coloque um único bloco e mova para a direção positiva (-) do eixo Z Chanfro C

G01 X.Z()…C(+)

G01 X30. Z0

G01 Z-30. C2.

G01 X50. Este bloco, mova para o eixo Z

Coloque um único bloco e mova para a direção negativa (+) do eixo X Chanfro C

G01 X.Z()…C(-)

G01 X30. Z0

G01 Z-30. C-2.

G01X20. Este bloco, mova para o eixo Z

Coloque um único bloco, mova o eixo X na direção positiva (-) Chanfro C

G1 X…R(+)G01 X30. Z-20.

G01 X50. R2.

G01Z0. Este bloco, mova para o eixo X

Coloque um único bloco, mova para a direção positiva (+) do eixo X, arredonde o canto R

G01 X…R(-)

G01 X30. Z-20

G01 X50. R-2.

G01 Z-30. Este bloco, mova para o eixo X

Coloque uma única seção, mova para a direção negativa (-) do eixo Z, arredonde o canto R

G01 Z…R(+)

G01 X30. Z0

G01 Z-30. R2.

G01 X50. Este único bloco, mova para a direção do eixo Z

Coloque uma única seção e mova para a direção positiva (+) do eixo X

Rodada R

G01 Z…R(-)

G01 X30. Z0

G01 Z-30. R-2.

G01X20. Este bloco, mova para o eixo Z

Coloque um único bloco, mova para a direção negativa (-) do eixo X, C e R geralmente especificam um valor de raio

Inclinação frontal ou chanfro Arco giratório Raio R Ângulo externo (maior que 180 graus) Arco externo + raio da ponta da ferramenta Ângulo interno (menor que 180 graus) Arco externo raio da ponta da ferramenta

É muito mais fácil calcular as coordenadas XY absolutas para um contorno simples, como um retângulo, mas é muito mais difícil calcular pontos onde o contorno inclui ângulos e raios parciais. Estas peças são normalmente programadas com o auxílio de um sistema CAD/CAM (CAM), mas caso este não esteja disponível ou em outras situações, o programador CNC deve recorrer à moda antiga, utilizando uma calculadora de bolso. A maioria dos cálculos usará funções trigonométricas, mas conhecer as operações aritméticas e algébricas básicas, conhecer fórmulas e estar familiarizado com a resolução de triângulos ainda é o principal requisito. Este capítulo apresentará algumas técnicas que provaram ser adequadas para resolver a maioria dos problemas associados ao cálculo de pontos de contorno mais difíceis.

Ferramentas e Conhecimento

Qualquer ferramenta só pode ser usada corretamente se o usuário tiver conhecimento suficiente sobre a finalidade da ferramenta e como usá-la. Na programação manual do CNC, estamos falando de três ferramentas principais: lápis, papel e uma calculadora. Um desenho antigo também mostrou uma quarta ferramenta, uma borracha muito grande. É claro que, hoje em dia, o lápis é provavelmente substituído por um editor de texto (até o Windows Notepad serve em caso de emergência), e a impressão real em papel nem sempre é necessária, pois o programa pode ser transferido para o sistema de controle por meio de um cabo , usando o software DNC. O Eraser faz parte do editor e o Windows oferece até uma calculadora simples. Na prática, um físico..
