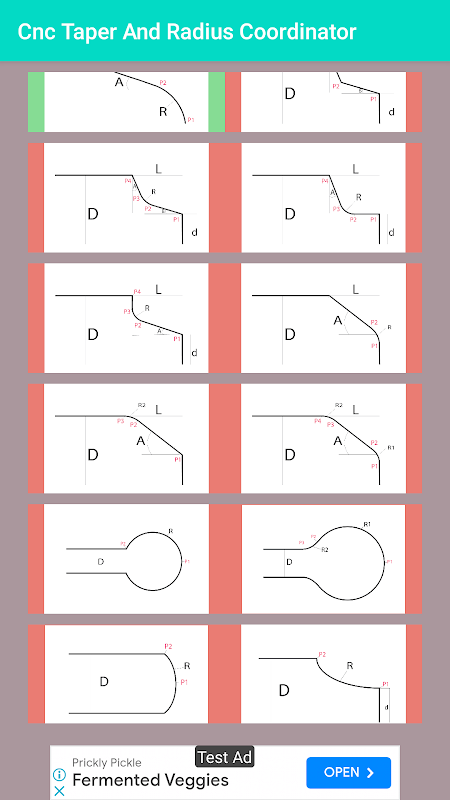

Cnc Taper & Radius Coordinator

Ta aplikacja jest bardzo przydatna do znajdowania lub obliczania współrzędnych stożka i promienia CNC

Korzystanie z funkcji fazowania w miejscu, w którym centrum obróbcze CNC służy do fazowania i zaokrąglania, może uprościć program, nie tylko może zmniejszyć nakład pracy programistycznej, ale także zmniejszyć prawdopodobieństwo wystąpienia błędów podczas korzystania z centrum obróbczego CNC do obróbki tworzyw sztucznych lub metalu aluminium obróbka części.

Jak zaprogramować promień na tokarce CNC?

Aby zaprogramować promień na tokarce CNC, musisz wiedzieć, jak pracować z systemem sterowania maszyny. Istnieją dwie opcje:

– Korzystanie z edytora programów

– Korzystanie z edytora kodu G

Pod względem łatwości obsługi preferowany jest edytor G-Code, z tą wiedzą możesz stworzyć dowolny ruch za pomocą swojego programu.

Samouczek automatycznego fazowania C i automatycznego zaokrąglania R dla tokarki CNC:

Automatyczne fazowanie C i automatyczne zaokrąglanie R

Rzutowanie sfazowania ruchu narzędzia polecenia C

G01 X.Z()…C(+)

G01 X30. Z-20.

G01 X50. C2.

G01 Z0 Ten blok, przesuń do osi X

Umieść pojedynczy blok i przesuń w kierunku dodatnim (+) osi Z Faza C

G01 X.Z()…C(-)

G01 X30. Z-20.

G01 X50. C-2.

G01 Z-30. Ten blok, przesuń do osi X

Umieść pojedynczy blok i przesuń w kierunku dodatnim (-) osi Z Faza C

G01 X.Z()…C(+)

G01 X30. Z0

G01 Z-30. C2.

G01 X50. Ten blok, przesuń do osi Z

Umieść pojedynczy blok i przesuń w kierunku ujemnym (+) osi X Faza C

G01 X.Z()…C(-)

G01 X30. Z0

G01 Z-30. C-2.

G01X20. Ten blok, przesuń do osi Z

Umieść pojedynczy blok, przesuń oś X w kierunku dodatnim (-) Faza C

G1 X…R(+)G01 X30. Z-20.

G01 X50. R2.

G01 Z0. Ten blok, przesuń do osi X

Umieść pojedynczy blok, przesuń w kierunku dodatnim (+) osi X, zaokrąglij róg R

G01X…R(-)

G01 X30. Z-20

G01 X50. R-2.

G01 Z-30. Ten blok, przesuń do osi X

Umieść pojedynczą sekcję, przesuń w kierunku ujemnym (-) osi Z, zaokrąglij róg R

G01 Z…R(+)

G01 X30. Z0

G01 Z-30. R2.

G01 X50. Ten pojedynczy blok przesuń w kierunku osi Z

Umieść pojedynczą sekcję i przesuń w kierunku dodatnim (+) osi X

runda r

G01 Z…R(-)

G01 X30. Z0

G01 Z-30. R-2.

G01X20. Ten blok, przesuń do osi Z

Umieść pojedynczy blok, przesuń w kierunku ujemnym (-) osi X, C i R zwykle określają wartość promienia

Nachylenie lub faza przednia Łuk toczenia Promień R Kąt zewnętrzny (większy niż 180 stopni) Łuk zewnętrzny + promień ostrza narzędzia Kąt wewnętrzny (mniejszy niż 180 stopni) Zewnętrzny promień ostrza narzędzia

O wiele łatwiej jest obliczyć bezwzględne współrzędne XY dla prostego konturu, takiego jak prostokąt, ale znacznie trudniej jest obliczyć punkty, w których kontur zawiera kąty i częściowe promienie. Te części są zwykle programowane przy pomocy systemu CAD/CAM (CAM), ale jeśli taki system nie jest dostępny lub w innych sytuacjach, programista CNC musi uciekać się do starego sposobu, za pomocą kalkulatora kieszonkowego. Większość obliczeń będzie korzystała z funkcji trygonometrycznych, ale znajomość podstawowych operacji arytmetycznych i algebraicznych, znajomość wzorów, znajomość rozwiązywania trójkątów jest nadal głównym wymaganiem. W tym rozdziale zostaną przedstawione techniki, które okazały się odpowiednie do rozwiązywania większości problemów związanych z obliczaniem trudniejszych punktów konturowych.

Narzędzia i wiedza

Każde narzędzie może być używane prawidłowo tylko wtedy, gdy użytkownik ma wystarczającą wiedzę na temat celu narzędzia i sposobu korzystania z takiego narzędzia. W programowaniu ręcznym CNC mówimy o trzech głównych narzędziach: ołówku, papierze i kalkulatorze. Stara kreskówka pokazała również czwarte narzędzie, bardzo dużą gumkę. Oczywiście w dzisiejszych czasach ołówek najprawdopodobniej zastąpi edytor tekstu (nawet Notatnik Windows wystarczy w nagłych wypadkach), a sam wydruk na papierze nie zawsze jest konieczny, ponieważ program można przenieść do systemu sterowania za pomocą kabla , używając oprogramowania DNC. Eraser jest częścią edytora, a Windows udostępnia nawet prosty kalkulator. W praktyce fizyczny...
